技术领域
本实用新型涉及清理设备领域，具体为一种桌面办公无水清洁器。
背景技术
办公桌是指日常生活工作和社会活动中为工作方便而配备的桌子；办公桌的主要消费人群分为两大类：一是企业的购买；二是政府的采购；但是政府采购所占比重还不够大，在某些环节还不够规范。
现有的办公桌在使用时需要进行定期的清理，一般清理利用水源配合抹布进行，从而较为浪费水源，同时清理后需要等待干燥后才能使用，较为浪费时间，降低了工作效率，直接用抹布进行清理又会导致灰尘四散，影响环境卫生，所以急需要一种装置来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种桌面办公无水清洁器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种桌面办公无水清洁器，包括壳体，所述壳体左侧端内部设置有储蓄电池，所述储蓄电池右侧端在壳体内部设置有马达，所述马达右侧输出端设置有第一齿轮，所述第一齿轮下端设置有第二齿轮，所述第二齿轮右侧端中心位置水平设置有转轴，所述转轴水平横穿壳体内部，所述转轴外侧均匀环绕设置有刷毛，刷毛便于清理桌面，所述壳体上端中心位置设置有把手，把手便于控制装置移动，所述把手外侧设置有软垫，所述把手左侧上端设置有开关，所述壳体上方均匀设置有若干个风扇，所述壳体内部上方设置有回收箱，所述回收箱右侧端中心位置设置有操作杆，操作杆便于回收箱的取出，所述回收箱上下两侧均设置有防尘网，所述壳体内部左侧端开设有引导槽，所述回收箱上方在壳体上开设有通风孔，通风孔便于空气流动。
优选的，所述第一齿轮与第二齿轮齿合，第一齿轮便于联动第二齿轮。
优选的，所述壳体两侧下方位置设置有辅助轮，辅助轮辅助整个装置在桌面上移动。
优选的，所述风扇、马达、开关与储蓄电池电性连接，通过开关即可启动马达与风扇。
优选的，所述引导槽上端通过回收箱左侧穿入回收箱内部位置，便于引导风向。
优选的，所述通风孔与风扇连通，便于空气的排出。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过开关启动马达和风扇，马达带动第一齿轮转动，从而带动第二齿轮转动，使得转轴转动，带动刷毛转动，利用转动的刷毛清理桌面，然后通过把手移动整个装置，利用辅助轮使得装置在桌面上来回滑动，从而便于对整个桌面进行有效清理；
2、本实用新型清理时扬起的灰尘被风扇形成的负压通过引导槽吸入回收箱内部位置，然后空气中的灰尘被防尘网过滤，而空气通过通风孔与风扇被排出，有效防止清理时灰尘四散。
附图说明

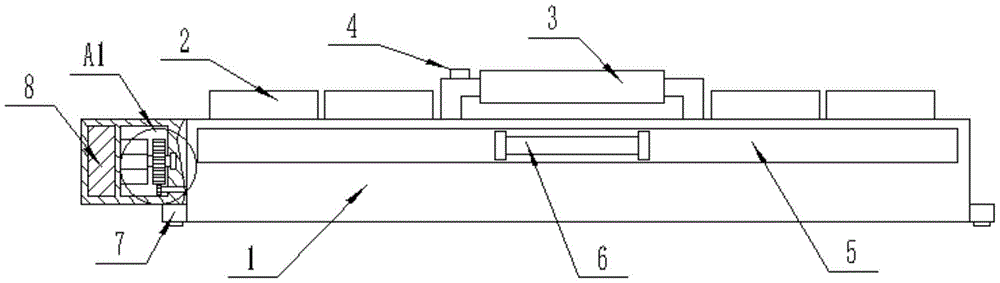

图1为本实用新型一种桌面办公无水清洁器整体结构示意图；
图2为本实用新型一种桌面办公无水清洁器中A1的结构示意图；
图3为本实用新型一种桌面办公无水清洁器中刷毛结构示意图；
图4为本实用新型一种桌面办公无水清洁器中防尘网结构示意图。
图中：1、壳体；2、风扇；3、把手；4、开关；5、回收箱；6、操作杆；7、辅助轮；8、储蓄电池；9、第一齿轮；10、马达；11、第二齿轮；12、转轴；13、刷毛；14、引导槽；15、防尘网；16、通风孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种桌面办公无水清洁器，包括壳体1，壳体1左侧端内部镶嵌固定有储蓄电池8，储蓄电池8右侧端在壳体1内部镶嵌固定安装有马达10，马达10右侧输出端固定安装有第一齿轮9，第一齿轮9下端有第二齿轮11，第一齿轮9与第二齿轮11齿合，第一齿轮9便于联动第二齿轮11，第二齿轮11右侧端中心位置水平焊接固定有转轴12，转轴12水平横穿壳体1内部，转轴12外侧均匀环绕粘接固定有刷毛13，刷毛13便于清理桌面，壳体1两侧下方位置固定安装有辅助轮7，辅助轮7辅助整个装置在桌面上移动，壳体1上端中心位置焊接固定有把手3，把手3便于控制装置移动，把手3外侧粘接固定有软垫，把手3左侧上端固定安装有开关4，壳体1上方均匀固定安装有若干个风扇2，风扇2、马达10、开关4与储蓄电池8电性连接，通过开关4即可启动马达10与风扇2，壳体1内部上方通过滑轨水平活动安装有回收箱5，回收箱5右侧端中心位置焊接固定有操作杆6，操作杆6便于回收箱5的取出，回收箱5上下两侧均镶嵌固定有防尘网15，壳体1内部左侧端开设有引导槽14，引导槽14上端通过回收箱5左侧穿入回收箱5内部位置，回收箱5上方在壳体1上开设有通风孔16，通风孔16便于空气流动，通风孔16与风扇2连通。
工作原理：使用时，使用者通过把手3握住整个装置，然后通过开关4启动马达10和风扇2，马达10带动第一齿轮9转动，从而带动第二齿轮11转动，使得转轴12转动，带动刷毛13转动，利用转动的刷毛13清理桌面，然后通过把手3移动整个装置，利用辅助轮7使得装置在桌面上来回滑动，从而便于对整个桌面进行有效清理，同时清理时扬起的灰尘被风扇2形成的负压通过引导槽14吸入回收箱5内部位置，然后空气中的灰尘被防尘网15过滤，而空气通过通风孔16与风扇2被排出，有效防止清理时灰尘四散，定期取出回收箱5进行清理即可。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
