技术领域
本实用新型涉及低压电器领域，更具体地说，涉及一种低压电器开关测试用夹具。
背景技术
低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备，低压电器开关作为低压电器的一部分，对低压电器的控制起到了主要的作用，低压电器开关在生产过程中，需要对其进行测试，测试时为了防止开关发生移动，通常需要使用夹具对其进行装夹。
然而，现有的大多数测试夹具对开关进行装夹后，无法再对开关进行调整，检测人员在对开关进行测试时，常常会出现操作不顺手、不方便观察等问题，严重影响低压电器开关的测试效率。
实用新型内容
1.要解决的技术问题
针对现有技术中存在的问题，本实用新型的目的在于提供一种低压电器开关测试用夹具，它可以实现便于检测人员对装夹好的低压电器开关进行多方位调整，从而方便检测人员的操作和观察，有效保障低压电器开关的测试效率。
2.技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种低压电器开关测试用夹具，包括基座，所述基座上端转动连接有旋转底座，所述旋转底座右端固定连接有第一定位块，所述第一定位块上端滑动连接有插杆，所述基座上端均匀开凿有多个与插杆相匹配的插孔，且插杆贯穿第一定位块并延伸至相应的插孔内，所述旋转底座上端固定连接有两个呈左右对称的支撑板，两个所述支撑板之间设有装夹盒，所述装夹盒左右两端分别与两个支撑板转动连接，所述装夹盒右下端固定连接有滑杆，其中一个所述支撑板外端开凿有与滑杆滑动连接的导向滑槽，且滑杆贯穿导向滑槽并延伸至相应的支撑板右侧，所述滑杆上端开凿有凹槽，所述凹槽下内壁固定连接有压缩弹簧，所述压缩弹簧上端固定连接有卡块，其中一个所述支撑板右端固定连接有与导向滑槽相匹配的第二定位块，且第二定位块位于导向滑槽的正上方，所述第二定位块下端均匀开凿有多个与卡块相匹配的卡槽，且卡块上端延伸至相应的卡槽内，所述装夹盒内滑动连接有装夹板，所述装夹盒上端螺纹连接有螺杆，且螺杆下端延伸至装夹盒内并与装夹板转动连接，可以实现便于检测人员对装夹好的低压电器开关进行多方位调整，从而方便检测人员的操作和观察，有效保障低压电器开关的测试效率。
进一步的，所述插杆上端固定连接有拉帽，所述拉帽下端固定连接有套设在插杆外侧的拉伸弹簧，所述拉伸弹簧下端与第一定位块上端固定连接，拉伸弹簧和拉帽之间的相互配合，可以将插杆下端压紧在相应的插孔内，有效保障旋转底座的固定效果。
进一步的，所述第二定位块右上端固定连接有压片，所述压片内固定连接有加强筋，检测人员可以通过按压压片使卡块与相应的卡槽分离，同时，加强筋可以有效增加压片的强度，使压片不易变形或损坏。
进一步的，所述压缩弹簧内设有伸缩杆，所述伸缩杆上下两端分别与卡块下端和凹槽下内壁固定连接，伸缩杆可以起到限定卡块移动轨迹的作用，同时可以有效避免压缩弹簧发生非工作向位移形变。
进一步的，所述螺杆下端和装夹盒下内壁均固定连接有橡胶垫板，所述橡胶垫板表面设有粗糙层，在装夹低压电器开关时，橡胶垫板可以对低压电器开关起到缓冲保护作用，有效避免低压电器开关被夹坏，同时，粗糙层可以有效提高装夹固定效果。
进一步的，所述螺杆上端固定连接有旋钮，所述旋钮外径为5-8cm，可以方便检测人员拧动螺杆对低压电器开关进行装夹。
3.有益效果
相比于现有技术，本实用新型的优点在于：
(1)本方案可以实现便于检测人员对装夹好的低压电器开关进行多方位调整，从而方便检测人员的操作和观察，有效保障低压电器开关的测试效率。
(2)插杆上端固定连接有拉帽，拉帽下端固定连接有套设在插杆外侧的拉伸弹簧，拉伸弹簧下端与第一定位块上端固定连接，拉伸弹簧和拉帽之间的相互配合，可以将插杆下端压紧在相应的插孔内，有效保障旋转底座的固定效果。
(3)第二定位块右上端固定连接有压片，压片内固定连接有加强筋，检测人员可以通过按压压片使卡块与相应的卡槽分离，同时，加强筋可以有效增加压片的强度，使压片不易变形或损坏。
(4)压缩弹簧内设有伸缩杆，伸缩杆上下两端分别与卡块下端和凹槽下内壁固定连接，伸缩杆可以起到限定卡块移动轨迹的作用，同时可以有效避免压缩弹簧发生非工作向位移形变。
(5)螺杆下端和装夹盒下内壁均固定连接有橡胶垫板，橡胶垫板表面设有粗糙层，在装夹低压电器开关时，橡胶垫板可以对低压电器开关起到缓冲保护作用，有效避免低压电器开关被夹坏，同时，粗糙层可以有效提高装夹固定效果。
(6)螺杆上端固定连接有旋钮，旋钮外径为5-8cm，可以方便检测人员拧动螺杆对低压电器开关进行装夹。
附图说明

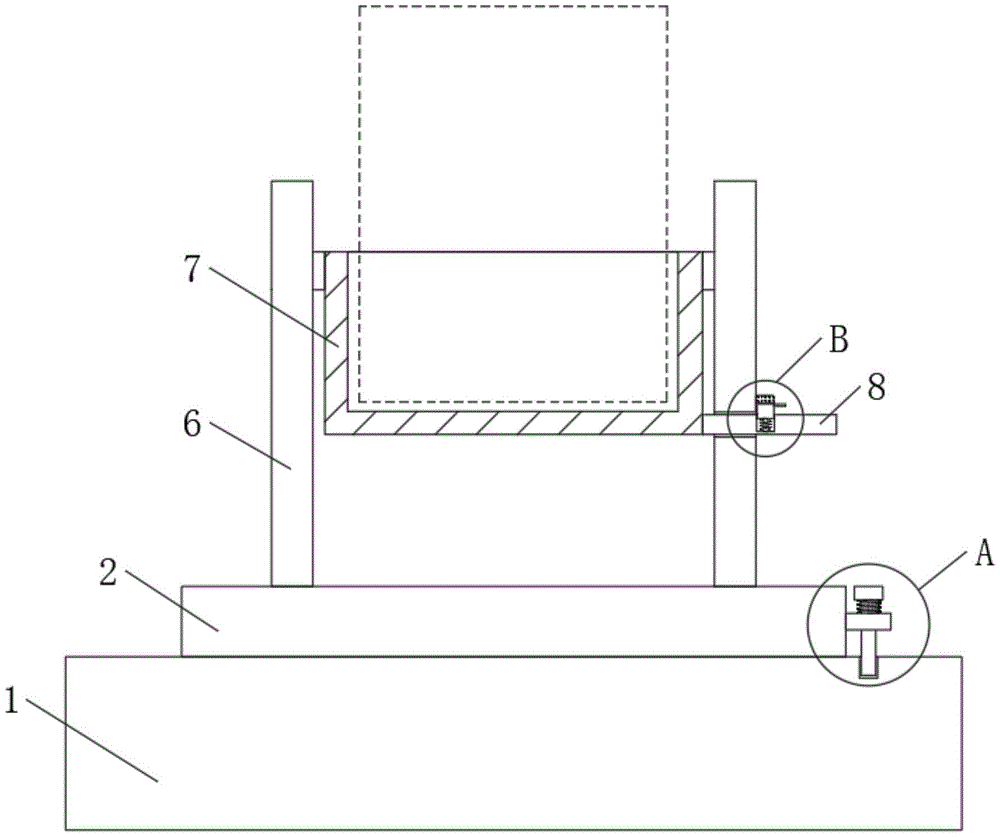

图1为本实用新型的内部结构示意图；
图2为图1中A处的结构示意图；
图3为图1中B处的结构示意图；
图4为本实用新型的俯视图；
图5为本实用新型的导向槽和第二定位块结构示意图。
图中标号说明：
1基座、2旋转底座、3第一定位块、4插杆、5插孔、6支撑板、7装夹盒、8滑杆、9导向滑槽、10凹槽、11压缩弹簧、12卡块、13第二定位块、14卡槽、15压片、16装夹板、17螺杆、18拉伸弹簧、19拉帽、20橡胶垫板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例1：
请参阅图1，一种低压电器开关测试用夹具，包括基座1，基座1上端转动连接有旋转底座2，旋转底座2的旋转轴为竖直方向，请参阅图2，旋转底座2右端固定连接有第一定位块3，第一定位块3上端滑动连接有插杆4，基座1上端均匀开凿有多个与插杆4相匹配的插孔5，且插杆4贯穿第一定位块3并延伸至相应的插孔5内，插孔5具体分布情况如图4所示，插杆4和相应的插孔5之间的配合，可以将旋转底座2固定，请参阅图1，旋转底座2上端固定连接有两个呈左右对称的支撑板6，两个支撑板6之间设有装夹盒7，装夹盒7左右两端分别与两个支撑板6转动连接，装夹盒7的旋转轴为水平方向，装夹盒7右下端固定连接有滑杆8，请参阅图3，其中一个支撑板6外端开凿有与滑杆8滑动连接的导向滑槽9，且滑杆8贯穿导向滑槽9并延伸至相应的支撑板6右侧，导向滑槽9具体形状如图5所示，滑杆8在导向滑槽9内的滑动轨迹与装夹盒7的转动轨迹相匹配。
请参阅图3，滑杆8上端开凿有凹槽10，凹槽10下内壁固定连接有压缩弹簧11，压缩弹簧11上端固定连接有卡块12，其中一个支撑板6右端固定连接有与导向滑槽9相匹配的第二定位块13，且第二定位块13位于导向滑槽9的正上方，第二定位块13下端均匀开凿有多个与卡块12相匹配的卡槽14，且卡块12上端延伸至相应的卡槽14内，第二定位块13和卡槽14具体形状如图5所示，请参阅图4，装夹盒7内滑动连接有装夹板16，装夹板16可以在装夹盒7内上下滑动，装夹盒7上端螺纹连接有螺杆17，且螺杆17下端延伸至装夹盒7内并与装夹板16转动连接，可以实现便于检测人员对装夹好的低压电器开关进行多方位调整，从而方便检测人员的操作和观察，有效保障低压电器开关的测试效率。
请参阅图2，插杆4上端固定连接有拉帽19，拉帽19下端固定连接有套设在插杆4外侧的拉伸弹簧18，拉伸弹簧18下端与第一定位块3上端固定连接，拉伸弹簧18和拉帽19之间的相互配合，可以将插杆4下端压紧在相应的插孔5内，有效保障旋转底座2的固定效果，请参阅图3，第二定位块13右上端固定连接有压片15，压片15内固定连接有加强筋，检测人员可以通过按压压片15使卡块12与相应的卡槽14分离，同时，加强筋可以有效增加压片15的强度，使压片15不易变形或损坏，压缩弹簧11内设有伸缩杆，伸缩杆上下两端分别与卡块12下端和凹槽10下内壁固定连接，伸缩杆可以起到限定卡块12移动轨迹的作用，同时可以有效避免压缩弹簧11发生非工作向位移形变。
请参阅图4，螺杆17下端和装夹盒7下内壁均固定连接有橡胶垫板20，橡胶垫板20表面设有粗糙层，在装夹低压电器开关时，橡胶垫板20可以对低压电器开关起到缓冲保护作用，有效避免低压电器开关被夹坏，同时，粗糙层可以有效提高装夹固定效果，螺杆17上端固定连接有旋钮，旋钮外径为5cm，可以方便检测人员拧动螺杆17对低压电器开关进行装夹。
请参阅图4，当检测人员需要装夹低压电器开关时，可以将电器开关放入装夹盒7内，然后拧动螺杆17并使螺杆17向下移动，螺杆17会带动装夹板16一同向下移动，从而可以将电器开关夹紧在装夹盒7上，检测人员在对低压电器开关进行测试过程中，当电器开关的装夹位置、角度不便于测试或观察时，可以沿竖直向旋转轴或水平向旋转轴对电器开关进行转动调整，沿竖直向旋转轴转动调整电器开关方式为：请参阅图2，检测人员可以将插杆4向上移动并与插孔5分离，然后即可将旋转底座2沿竖直向旋转轴转动到合适的位置，之后再将插杆4与相应的插孔5相结合，从而将旋转底座2固定在指定位置，沿水平向旋转轴转动调整电器开关方式为：请参阅图2，检测人员可以将卡块12向下移动并与卡槽14分离，然后可以通过滑动滑杆8使装夹盒7沿水平向旋转轴转动到合适的位置，之后松开卡块12使之与相应的插孔5相结合，从而将装夹盒7固定在指定位置，可以实现便于检测人员对装夹好的低压电器开关进行多方位调整，从而方便检测人员的操作和观察，有效保障低压电器开关的测试效率。
以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
