技术领域
本实用新型涉及摄像头维护设备领域，更具体地说，涉及一种方便安装维护的高空监控用摄像头。
背景技术
控摄像头是一种半导体成像器件，具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。监控摄像机安全防范系统中，图像的生成当前主要是来自CCD摄像机，也可将存储的电荷取出使电压发生变化，具有抗震动和撞击之特性而被广泛应用。
当前，城市道路或者商城等区域都会用到监控设备，其中以摄像头为最主要的监控设备，当摄像头所处位置过高的时候，维护起来就非常麻烦，特别是城市道路上的摄像头，由于摄像头镜头常被灰尘覆盖，导致影像模糊，而由于所处位置比较高，难以及时对摄像头镜头进行清洁。
现有技术中，通常通过维护人员高空作业，人工的将摄像头进行擦拭，但是由于高空作业较为危险，而手工擦拭较为缓慢，从而使得维护人员在空中滞留的时间较长，从而增加了清洗工作的危险性。
实用新型内容
1．要解决的技术问题
针对现有技术中存在的问题，本实用新型的目的在于提供一种方便安装维护的高空监控用摄像头，它可以实现维护人员在高空作业时，可以快速的对摄像头进行清洗，从而降低了维护人员的高空作业的时间，降低了清洗工作的危险性。
2．技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种方便安装维护的高空监控用摄像头，包括外延杆，所述外延杆底端固定连接有摄像头，所述外延杆外端开凿有通孔，所述通孔内转动连接有转轴，所述转轴左右两端均固定连接有纵向杆，两个所述纵向杆相互靠近的一端均固定连接有滑槽，所述滑槽内滑动连接有滑块，所述滑块与滑槽的上侧内壁之间固定连接有拉伸弹簧，两个所述滑块之间固定连接有移动环，所述移动环的内壁之间转动连接有清洗环，所述清洗环内壁设有海绵环，可以实现维护人员在高空作业时，可以快速的对摄像头进行清洗，从而降低了维护人员的高空作业的时间，降低了清洗工作的危险性。
进一步的，所述外延杆的外端固定连接有限位柱，所述限位柱与摄像头相互垂直，通过设置限位柱，可以使得海绵环在对摄像头清洗完毕后，将清洗环和海绵环挂在限位柱外侧，从而使得海绵环不易将摄像头遮挡。
进一步的，所述滑槽和滑块均设置成相互匹配的倒梯形，所述滑槽和滑块相互接触处均设有抛光层，通过将滑槽和滑块设置成相互匹配的倒梯形，可以使得滑槽和滑块之间不易分离，通过设置抛光层，可以使得滑槽和滑块相互滑动时不易卡塞。
进一步的，所述拉伸弹簧由不锈钢材质制成，所述拉伸弹簧表面涂设有防锈漆，通过使用不锈钢材质制作拉伸弹簧，并在拉伸弹簧表面设置防锈漆，可以使得拉伸弹簧在长期使用后不易被锈蚀，从而可以提高拉伸弹簧的使用寿命。
进一步的，所述海绵环的外端粘接由双面胶，所述海绵环通过双面胶与清洗环之间粘接，通过将清洗环和海绵环使用双面胶相互粘接，可以方便操作者将海绵环进行更换，从而使得海绵环具有较好的清洗效果。
进一步的，所述清洗环的底端开凿有多个均匀分布的指孔，所述指孔的内壁刻有防滑纹，通过设置指孔，可以方便操作者转动清洗环，通过设置防滑纹，可以减少操作者在转动过程中出现打滑的可能性。
3．有益效果
相比于现有技术，本实用新型的优点在于：
（1）本方案可以实现维护人员在高空作业时，可以快速的对摄像头进行清洗，从而降低了维护人员的高空作业的时间，降低了清洗工作的危险性。
（2）外延杆的外端固定连接有限位柱，限位柱与摄像头相互垂直，通过设置限位柱，可以使得海绵环在对摄像头清洗完毕后，将清洗环和海绵环挂在限位柱外侧，从而使得海绵环不易将摄像头遮挡。
（3）滑槽和滑块均设置成相互匹配的倒梯形，滑槽和滑块相互接触处均设有抛光层，通过将滑槽和滑块设置成相互匹配的倒梯形，可以使得滑槽和滑块之间不易分离，通过设置抛光层，可以使得滑槽和滑块相互滑动时不易卡塞。
（4）拉伸弹簧由不锈钢材质制成，拉伸弹簧表面涂设有防锈漆，通过使用不锈钢材质制作拉伸弹簧，并在拉伸弹簧表面设置防锈漆，可以使得拉伸弹簧在长期使用后不易被锈蚀，从而可以提高拉伸弹簧的使用寿命。
（5）海绵环的外端粘接由双面胶，海绵环通过双面胶与清洗环之间粘接，通过将清洗环和海绵环使用双面胶相互粘接，可以方便操作者将海绵环进行更换，从而使得海绵环具有较好的清洗效果。
（6）清洗环的底端开凿有多个均匀分布的指孔，指孔的内壁刻有防滑纹，通过设置指孔，可以方便操作者转动清洗环，通过设置防滑纹，可以减少操作者在转动过程中出现打滑的可能性。
附图说明

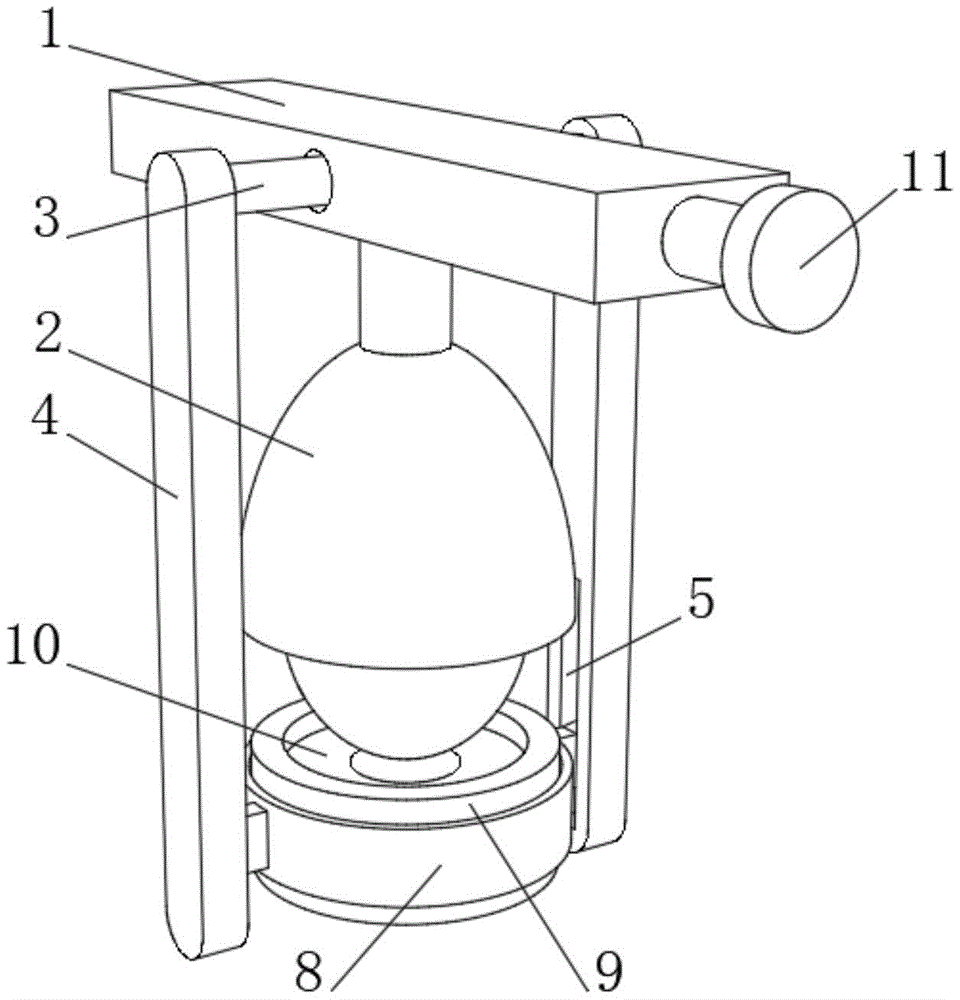

图1为本实用新型的整体的立体图；
图2为本实用新型的整体的剖面图；
图3为本实用新型的移动环部分的剖面图；
图4为本实用新型的清洗完毕后的的立体图。
图中标号说明：
1外延杆、2摄像头、3转轴、4纵向杆、5滑槽、6滑块、7拉伸弹簧、8移动环、9清洗环、10海绵环、11限位柱、12指孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例1：
请参阅图1-4，一种方便安装维护的高空监控用摄像头，包括外延杆1，外延杆1底端固定连接有摄像头2，外延杆1外端开凿有通孔，通孔内转动连接有转轴3，转轴3左右两端均固定连接有纵向杆4，两个纵向杆4相互靠近的一端均固定连接有滑槽5，滑槽5内滑动连接有滑块6，滑块6与滑槽5的上侧内壁之间固定连接有拉伸弹簧7，两个滑块6之间固定连接有移动环8，移动环8的内壁之间转动连接有清洗环9，清洗环9内壁设有海绵环10，可以实现维护人员在高空作业时，可以快速的对摄像头2进行清洗，从而降低了维护人员的高空作业的时间，降低了清洗工作的危险性。
请参阅图1，外延杆1的外端固定连接有限位柱11，限位柱11与摄像头2相互垂直，通过设置限位柱11，可以使得海绵环10在对摄像头2清洗完毕后，将清洗环9和海绵环10挂在限位柱11外侧，从而使得海绵环10不易将摄像头2遮挡，海绵环10的外端粘接由双面胶，海绵环10通过双面胶与清洗环9之间粘接，通过将清洗环9和海绵环10使用双面胶相互粘接，可以方便操作者将海绵环10进行更换，从而使得海绵环10具有较好的清洗效果。
请参阅图2-3，滑槽5和滑块6均设置成相互匹配的倒梯形，滑槽5和滑块6相互接触处均设有抛光层，通过将滑槽5和滑块6设置成相互匹配的倒梯形，可以使得滑槽5和滑块6之间不易分离，通过设置抛光层，可以使得滑槽5和滑块6相互滑动时不易卡塞，拉伸弹簧7由不锈钢材质制成，拉伸弹簧7表面涂设有防锈漆，通过使用不锈钢材质制作拉伸弹簧7，并在拉伸弹簧7表面设置防锈漆，可以使得拉伸弹簧7在长期使用后不易被锈蚀，从而可以提高拉伸弹簧7的使用寿命，清洗环9的底端开凿有多个均匀分布的指孔12，指孔12的内壁刻有防滑纹，通过设置指孔12，可以方便操作者转动清洗环9，通过设置防滑纹，可以减少操作者在转动过程中出现打滑的可能性。
操作者在使用本实用新型时，将移动环8向外拉伸，使得滑块6沿着滑槽5滑动，使得海绵环10与限位柱11分离，再将移动环8绕着转轴3旋转90°，使得移动环8和清洗环9位于摄像头2的正下方，松开移动环8，借助拉伸弹簧7的复位性使得滑块6沿着滑槽5向上滑动，使得海绵环10位于摄像头2的外侧并与摄像头2的镜头相接触，操作者再将手指伸入到指孔12中，转动清洗环9，使得海绵环10围绕摄像头2的镜头转动从而进行清洗，清洗完毕后，再将移动环8绕着转轴3回转90°，使得移动环8和清洗环9位于限位柱11的正右方，松开移动环8后，借助拉伸弹簧7的复位性，使得清洗环9套设在限位柱11的外侧，与现有技术相比，本实用新型可以实现维护人员在高空作业时，可以快速的对摄像头2进行清洗，从而降低了维护人员的高空作业的时间，降低了清洗工作的危险性。
以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
