技术领域
本实用新型涉及玩具加工设备技术领域，具体为一种用于毛绒犬猫玩具体内纤维绒毛的添加设备。
背景技术
玩具，泛指可用来玩的物品，玩玩具在人类社会中常常被作为一种寓教于乐的方式，玩具也可以是自然物体，即是沙、石、泥、树枝等等的非人工东西，对玩具应作广义理解，它不是只限于街上卖的供人玩的东西，凡是可以玩的、看的、听的和触摸的东西，都可以叫玩具，目前厂商根据市场需求制造出毛绒犬猫玩具，且毛绒犬猫玩具填充有纤维绒毛。
然而，在对毛绒犬猫玩具填充纤维绒毛时，由于纤维绒毛多为丝状而一般会用输送传送带进行初步送料，从而存在纤维绒毛缠绕打结在传动轴杆上，易影响输送效果，也造成纤维绒毛的浪费，需要对传送供料结构方式进行改进，多数采用高速气流推动管体内的纤维绒毛的方式对毛绒犬猫玩具内部填充，这种方式使形成高速气流设备的功能用途单一的只为向毛绒犬猫玩具内部填充纤维绒毛而使用，而不能够充分利用形成高速气流设备的的吸气端应用供料上。
发明内容
本实用新型提供了一种用于毛绒犬猫玩具体内纤维绒毛的添加设备，有利于通过抽吸纤维绒毛及交替推挤纤维绒毛的方式进行连续为待填充玩具供料，避免纤维绒毛缠绕打结在传统输送皮带的辊轴处或部分网孔输送带的网孔内实现了对毛绒犬猫玩具体内充入纤维绒毛的功能，便于控制纤维绒毛充入毛绒犬猫玩具体内。
本实用新型提供如下技术方案：一种用于毛绒犬猫玩具体内纤维绒毛的添加设备，包括方体块、方体框、框盖、交替供料机构、风送填充机构和单向控制机构，所述方体块一侧安装有方体框，且方体框一侧安装有框盖，所述方体框顶部表面和底部表面均开设有通孔，所述交替供料机构包括气缸、穿孔、方形槽和方体推块，所述方形槽设有三个，且三个所述方形槽竖直等距开设在方体块一侧侧面，三个所述方形槽内均滑动安装有方体推块，且方体推块一端端面中部安装在对应气缸内的伸缩杆一端，所述气缸设有三个，且三个所述气缸分别安装在三个穿孔外侧端口上，三个所述穿孔竖直等距开设在方体块另一侧侧面，且穿孔与对应的方形槽内部连通，所述风送填充机构包括三通管、单级高速风机、外壳管、环形筒、圆台盖、环形孔、环形网板、缓冲盖和插管，所述单级高速风机的出风端口安装在三通管一端端口，且三通管的中部端口连通安装在环形筒环形面底部，所述单级高速风机的吸风端口通过直角管与外壳管底部端口密封连接，且外壳管内安装有承载管，所述圆台盖一侧圆形面中部开设有套装孔，且套装孔边缘与圆形面边缘之间的表面开设有环形孔，所述环形孔内安装有环形网板，所述圆台盖通过缓冲盖与插管一端端口连通，所述单向控制机构包括输料管、半圆板、T型杆和圆环块，所述输料管一端端口连通安装在框盖一侧表面中部，且输料管一端穿过圆台盖中部的套装孔位于缓冲盖内，所述输料管两端端口内分别设有两个半圆板，且位于同一个输料管端口内的两个半圆板一侧表面边缘中部均安装在T型杆的中部一端，所述T型杆另外两端均安装有圆环块，且圆环块通过连接块与输料管内壁对应位置固定连接。
可选的，所述输料管一端端口内的两个半圆板的直线边缘相互贴靠在一起形成一个“V”型结构。
可选的，所述T型杆的另外两端均套装有扭力弹簧，且扭力弹簧两端分别与T型杆固定连接及圆环块内壁固定连接。
可选的，所述外壳管顶部端口安装在位于方体框底部的通孔外侧端口上，且方体框两端均为端口。
可选的，所述方体框顶部的通孔端口安装有吸料弯管，且吸料弯管一端端与外接盛装有纤维绒毛的箱体端口连接。
可选的，所述三通管的中部管体和一端管体均安装有电动控制阀，且电动控制阀通过导电线与外接电源及控制器电性连接。
可选的，所述承载管内从上至下依次相间安装有第二过滤网和第一过滤网，且第二过滤网的网眼小于第一过滤网的网眼。
可选的，所述气缸位于防护盖内，且防护盖安装在方体块一侧侧面。
可选的，所述气缸通过导气软管与外接的气动控制器及气泵连接。
可选的，所述缓冲盖横截面为三级台阶结构，且缓冲盖一端端口遮盖住环形孔。
本实用新型具备以下有益效果：
1、该用于毛绒犬猫玩具体内纤维绒毛的添加设备，通过伸缩气缸中的伸缩杆带动对应的方体推块从对应的的方形槽端口伸出或收缩，达到推压方体框内的纤维绒毛进入框盖及输料管内的效果，从而有利于通过抽吸纤维绒毛及交替推挤纤维绒毛的方式进行连续为待填充玩具供料。
2、该用于毛绒犬猫玩具体内纤维绒毛的添加设备，通过在单级高速风机形成的高速气流的作用下将位于缓冲盖内的纤维绒毛经插管充入玩具布袋内，且插管一端插入玩具布袋内，从而实现了对毛绒犬猫玩具体内充入纤维绒毛的功能。
3、该用于毛绒犬猫玩具体内纤维绒毛的添加设备，采用呈V型结构且相互贴靠的半圆板结构对输送管内部的纤维绒毛进行限制的方式，从而防止在从外接盛装结构内抽吸纤维绒毛过程中输送管内的纤维绒毛受单级高速风机吸气端口的影响，通过纤维绒毛密集装满输料管内，达到相对封堵的效果，大大降低在抽吸纤维绒毛时对输出结构内部的影响。
附图说明

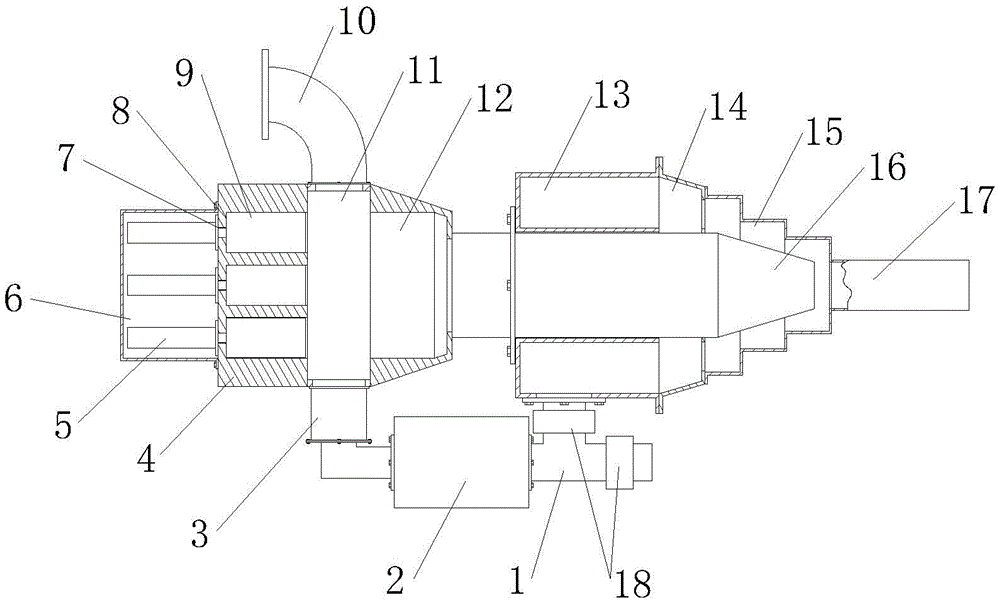

图1为本实用新型整体结构示意图；
图2为本实用新型半圆板和输料管连接结构示意图；
图3为本实用新型圆台盖结构示意图；
图4为本实用新型外壳管内部结构示意图。
图中：1、三通管；2、单级高速风机；3、外壳管；4、方体块；5、气缸；6、防护盖；7、穿孔；8、方形槽；9、方体推块；10、吸料弯管；11、方体框；12、框盖；13、环形筒；14、圆台盖；15、缓冲盖；16、输料管；17、插管；18、电动控制阀；19、半圆板；20、T型杆；21、圆环块；22、环形孔；23、环形网板；24、承载管；25、第一过滤网；26、第二过滤网。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种用于毛绒犬猫玩具体内纤维绒毛的添加设备，包括方体块4、方体框11、框盖12、交替供料机构、风送填充机构和单向控制机构，所述方体块4一侧安装有方体框11，且方体框11一侧安装有框盖12，所述方体框11顶部表面和底部表面均开设有通孔，所述交替供料机构包括气缸5、穿孔7、方形槽8和方体推块9，所述方形槽8设有三个，且三个所述方形槽8竖直等距开设在方体块4一侧侧面，三个所述方形槽8内均滑动安装有方体推块9，且方体推块9一端端面中部安装在对应气缸5内的伸缩杆一端，所述气缸5设有三个，且三个所述气缸5分别安装在三个穿孔7外侧端口上，三个所述穿孔7竖直等距开设在方体块4另一侧侧面，且穿孔7与对应的方形槽8内部连通，所述风送填充机构包括三通管1、单级高速风机2、外壳管3、环形筒13、圆台盖14、环形孔22、环形网板23、缓冲盖15和插管17，所述单级高速风机2的出风端口安装在三通管1一端端口，且三通管1的中部端口连通安装在环形筒13环形面底部，所述单级高速风机2的吸风端口通过直角管与外壳管3底部端口密封连接，且外壳管3内安装有承载管24，所述圆台盖14一侧圆形面中部开设有套装孔，且套装孔边缘与圆形面边缘之间的表面开设有环形孔22，所述环形孔22内安装有环形网板23，所述圆台盖14通过缓冲盖15与插管17一端端口连通，所述单向控制机构包括输料管16、半圆板19、T型杆20和圆环块21，所述输料管16一端端口连通安装在框盖12一侧表面中部，且输料管16一端穿过圆台盖14中部的套装孔位于缓冲盖15内，所述输料管16两端端口内分别设有两个半圆板19，且位于同一个输料管16端口内的两个半圆板19一侧表面边缘中部均安装在T型杆20的中部一端，所述T型杆20另外两端均安装有圆环块21，且圆环块21通过连接块与输料管16内壁对应位置固定连接，所述输料管16一端端口内的两个半圆板19的直线边缘相互贴靠在一起形成一个“V”型结构，便于经过的集聚的纤维绒毛推动两个半圆板19分开；所述T型杆20的另外两端均套装有扭力弹簧，且扭力弹簧两端分别与T型杆20固定连接及圆环块21内壁固定连接，有利于与其相连接的T型杆20带动对应的半圆板19回到初始位置上；所述外壳管3顶部端口安装在位于方体框11底部的通孔外侧端口上，且方体框11两端均为端口，达到相互连通的效果；所述方体框11顶部的通孔端口安装有吸料弯管10，且吸料弯管10一端端与外接盛装有纤维绒毛的箱体端口连接，便于向方体框11内加入纤维绒毛；所述三通管1的中部管体和一端管体均安装有电动控制阀18，且电动控制阀18通过导电线与外接电源及控制器电性连接，达到控制相应三通管1端通闭的效果；所述承载管24内从上至下依次相间安装有第二过滤网26和第一过滤网25，且第二过滤网26的网眼小于第一过滤网25的网眼，避免方体框11内的纤维绒毛吸入单级高速风机2内；所述气缸5位于防护盖6内，且防护盖6安装在方体块4一侧侧面，便于对内部的气缸5进行防护；所述气缸5通过导气软管与外接的气动控制器及气泵连接，达到控制三个气缸5内的伸缩杆处于交替运行状态的效果；所述缓冲盖15横截面为三级台阶结构，且缓冲盖15一端端口遮盖住环形孔22，有利于环形筒13内的高速气体经环形孔22进入缓冲盖15内。
使用时，首先将吸料弯管10安装在装有纤维绒毛的盛装结构底部的出料端口上，此时通过通电启动单级高速风机2的吸风端口经直角管及外壳管3对位于方体块4与框盖12之间的方体框11内部进行抽吸，由于吸料弯管10通过通孔与方体框11内部连通，从而使得纤维绒毛被集聚吸入方体框11内，且填充满方体框11，此时三个气缸5在外接气动控制器及气泵连接控制作用下，三者处于交替运行状态，从而通过伸缩气缸5中的伸缩杆带动对应的方体推块9从对应的的方形槽8端口伸出或收缩，达到推压方体框11内的纤维绒毛进入框盖12及输料管16内的效果，集聚在方体框11内的纤维绒毛堆积密集时能够被方体推块9推入框盖12及输料管16内，从而有利于通过抽吸纤维绒毛及交替推挤纤维绒毛的方式进行连续为待填充玩具供料，避免纤维绒毛缠绕打结在传统输送皮带的辊轴处或部分网孔输送带的网孔内；
当输料管16内的纤维绒毛不断被推压而从其位于缓冲盖15内的端口松散出来时，通过单级高速风机2形成的高速气流从出气端口经三通管1、环形筒13、圆台盖14及环形孔22进入缓冲盖15内，在高速气流的作用下将位于缓冲盖15内的纤维绒毛经插管17充入玩具布袋内，且插管17一端插入玩具布袋内，从而实现了对毛绒犬猫玩具体内充入纤维绒毛的功能，通过且三通管1上的两个电动调节阀18根据生产需要协调使用及交替闭合或同时闭合，便于控制纤维绒毛充入毛绒犬猫玩具体内；
通过输料管16两端口内分别安装有两组呈V型结构的半圆板19且每组的两个半圆板19的直线边缘相互贴靠，而且V型结构的中部尖端朝向输料管16的出料端口，从而防止在从外接盛装结构内抽吸纤维绒毛过程中输送管16内的纤维绒毛受单级高速风机2吸气端口的影响，通过纤维绒毛密集装满输料管16内，达到相对封堵的效果，大大降低在抽吸纤维绒毛时对输出结构内部的影响。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
