技术领域
本实用新型涉及消防器材收纳技术领域，具体为一种消防器材收纳装置。
背景技术
消防器材是人类与火灾作斗争的重要武器，是指用于灭火、防火以及火灾事故的器材，随着科学技术的飞速发展，多种学科的相互渗透，给消防器材的更新发展带来了生机与活力，最常见的消防器材就是灭火器，广泛应用于各大商场、酒店、超市，许多家庭中也可见到灭火器的身影。
但是目前使用的灭火器存在以下不足：
1、目前使用的灭火器在商场、酒店里配备使用时，孩童容易在嬉闹时与收纳灭火器的装置发生碰撞，收纳装置内部的灭火器没有进行固定，在碰撞后容易在箱体内倾倒，需要打开装置使用时，灭火器容易掉落，造成损坏，影响使用；
2、目前使用的灭火器在收纳装置内固定不够牢固稳定，固定方式较为复杂，取下使用时较为麻烦，不能及时的取下进行灭火消防工作，容易使火势增大，发生危险。
实用新型内容
本实用新型的目的在于提供一种消防器材收纳装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种消防器材收纳装置，包括箱体，所述箱体内部底端通过螺栓固定设置有安装盒，所述安装盒内部底端固定设置有固定柱，所述固定柱外侧活动设置有齿轮，所述齿轮顶端固定设置有支撑块，所述支撑块的顶端固定设置有安装盘，所述安装盘顶端开设有若干第一滑槽，所述第一滑槽内活动设置有第一滑块，所述第一滑块顶端活动设置有第二滑块，所述安装盒顶端开设有若干限位孔，所述限位孔的两侧均开设有第二滑槽，所述第二滑块的两端活动设置于第二滑槽内，所述第一滑块顶端固定设置有凸块，所述第二滑块底端开设有凹槽，所述凸块活动设置于凹槽内，所述第二滑块顶端固定设置有固定块，所述安装盒内部一侧固定设置有第一安装块，所述第一安装块的一侧通过轴承活动设置有连接杆，所述连接杆的另一端固定设置有与齿轮相啮合的丝杆，所述安装盒在丝杆的另一端固定设置有第二安装块，所述第二安装块内开设有安装孔，所述安装孔内活动设置有转动柄，所述转动柄的一端穿过安装孔与丝杆固定连接。
优选的，所述箱体内部一侧通过绑带活动设置有锁扣，所述箱体内部在锁扣的一侧固定设置有扣环。
优选的，所述箱体一侧通过铰链活动设置有开关门，所述开关门一侧固定设置有把手。
优选的，所述齿轮为半齿轮。
优选的，所述安装盒内部固定设置有若干支撑杆。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过将灭火器放置在安装盒顶端，然后将锁扣与扣环连接扣在一起，对瓶身进行固定，防止碰撞箱体时灭火器在箱体内倾倒，打开开关门时容易掉落地面造成损坏，影响使用，通过转动转动柄，使固定块向灭火器底部外侧靠近，对瓶底部位进行固定，增加稳定性；
2、本实用新型通过将锁扣从扣环上取下，对瓶身解除固定，反向转动转动柄，使固定块与灭火器瓶底分离，可将灭火器取出使用，操作简单，使用方便。
附图说明

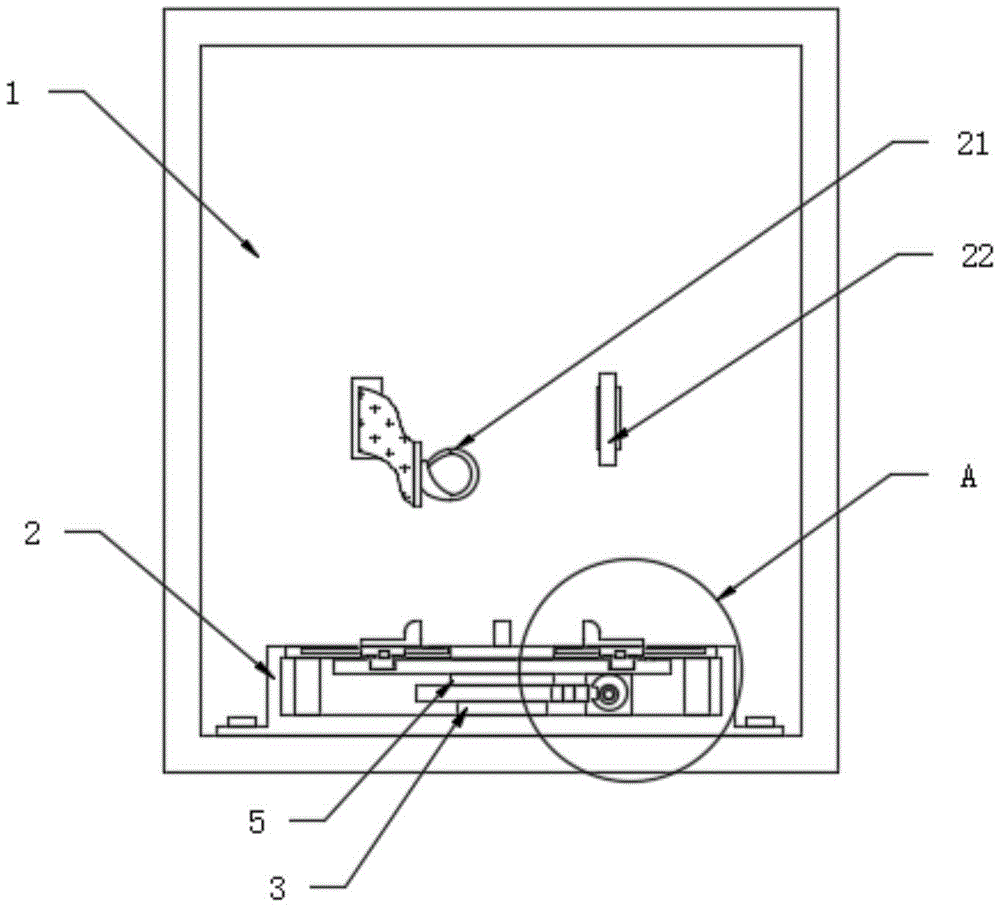

图1为本实用新型一种消防器材收纳装置整体结构示意图；
图2为本实用新型一种消防器材收纳装置图1中A处的放大示意图；
图3为本实用新型一种消防器材收纳装置丝杆结构示意图；
图4为本实用新型一种消防器材收纳装置的第一滑槽结构示意图；
图5为本实用新型一种消防器材收纳装置的限位孔结构示意图；
图6为本实用新型一种消防器材收纳装置的正面结构示意图。
图中：1、箱体；2、安装盒；3、固定柱；4、齿轮；5、支撑块；6、安装盘；7、第一滑槽；8、第一滑块；9、第二滑块；10、限位孔；11、第二滑槽；12、凸块；13、凹槽；14、固定块；15、第一安装块；16、连接杆；17、丝杆；18、第二安装块；19、安装孔；20、转动柄；21、锁扣；22、扣环；23、开关门。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-6，本实用新型提供一种技术方案：一种消防器材收纳装置，包括箱体1，箱体1内部底端通过螺栓固定设置有安装盒2，安装盒2内部底端焊接设置有固定柱3，固定柱3外侧套设有齿轮4，齿轮4顶端焊接设置有支撑块5，支撑块5的顶端焊接设置有安装盘6，安装盘6顶端开设有若干第一滑槽7，第一滑槽7内插入设置有第一滑块8，第一滑块8顶端插入设置有第二滑块9，安装盒2顶端开设有若干限位孔10，限位孔10的两侧均开设有第二滑槽11，第二滑块9的两端插入设置于第二滑槽11内，第一滑块8顶端焊接设置有凸块12，第二滑块9底端开设有凹槽13，凸块12插入设置于凹槽13内，第二滑块9顶端焊接设置有固定块14，安装盒2内部一侧通过螺栓设置有第一安装块15，第一安装块15的一侧通过轴承活动设置有连接杆16，连接杆16的另一端焊接设置有与齿轮4相啮合的丝杆17，安装盒2在丝杆17的另一端通过螺栓设置有第二安装块18，第二安装块18内开设有安装孔19，安装孔19内插入设置有转动柄20，转动柄20的一端穿过安装孔19与丝杆17固定连接。
箱体1内部一侧通过绑带活动设置有锁扣21，箱体1内部在锁扣21的一侧固定设置有扣环22，对瓶身进行固定；
箱体1一侧通过铰链活动设置有开关门23，开关门23一侧固定设置有把手，方便拿取；
齿轮4为半齿轮4，方便转动；
安装盒2内部固定设置有若干支撑杆，对安装盒2起到支撑固定的作用。
工作原理：该实用新型在使用时，将灭火器放置在安装盒2顶端，然后将锁扣21与扣环22连接扣在一起，对瓶身进行固定，防止碰撞箱体1时灭火器在箱体1内倾倒，打开开关门23时容易掉落地面造成损坏，影响使用，放置后，可转动转动柄20，转动柄20转动时，带动安装盒2内的丝杆17与齿轮4相啮合转动，第一滑块8在第一滑槽7内活动，向内推进固定块14，使固定块14向灭火器底部外侧靠近，对瓶底部位进行固定，增加稳定性，固定更为牢固。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
