技术领域
本实用新型属于数控机床相关技术领域，具体涉及一种数控机床的高稳定性底座。
背景技术
车床是主要用车刀对旋转的工件进行车削加工的机床，在车床上还可用钻头、扩孔钻、铰刀、丝锥、板牙和滚花工具等进行相应的加工，车床工作时多通过底座固定安装在使用的位置处。
现有的数控机床底座技术存在以下问题：现有的数控机床底座型号单一，同一型号的底座只能安装固定统一型号系列的车床，不便于使用者根据工作需求自由安装固定多种型号的车床，同时现有的数控机床底座在工作过程中容易产生震动，导致数控机床工作精度下降。
实用新型内容
本实用新型的目的在于提供一种数控机床的高稳定性底座，以解决上述背景技术中提出的型号单一和减震性能较差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种数控机床的高稳定性底座，包括减震底座和床板，所述减震底座的顶部中间位置处设置有床板，所述减震底座的顶部中间后端位置处设置有第一安装槽，所述减震底座的前端中间位置处设置有安装方孔，所述安装方孔的两侧位置处设置有安装圆孔，所述减震底座的顶部外侧位置处设置有第二安装槽，所述第二安装槽的内侧底部位置处设置有限位架，所述第二安装槽的外侧底部位置处设置有连接块，所述连接块上栓接有连接螺栓。
优选的，所述减震底座包括框架、安装底柱、顶板、底架、底座和缓震弹簧，所述框架的内侧中间位置处设置有底架，所述底架上设置有护杆，所述护杆的内侧底部位置处设置有底座，所述底座的上方位置处设置有缓震弹簧，所述缓震弹簧的顶部位置处设置有顶板，所述顶板的顶部位置处设置有安装底柱。
优选的，所述限位架包括槽板、辅助轮、限位槽和安装螺纹，所述槽板的左侧中间位置处设置有安装螺纹，所述槽板的右侧中间偏上位置处设置有辅助轮，所述槽板的右侧底部位置处设置有限位槽。
优选的，所述连接块共设置有八个，且八个连接块的大小和形状均相同，八个所述连接块共分成两组分别安装固定在两个第二安装槽的外侧位置处，八个所述连接块上均栓接有两个连接螺栓。
优选的，所述安装圆孔和安装方孔共设置有六组，且每组安装圆孔和安装方孔的分布方式均为安装方孔的两侧位置处设置有安装方孔。
优选的，所述第二安装槽共设置有两个，且两个第二安装槽的大小和形状均相同，两个所述第二安装槽分别安装固定在床板的顶部两侧位置处。
优选的，所述安装底柱共设置有八个，且八个安装底柱的大小和形状均相同。
优选的，所述缓震弹簧共设置有八个，且八个缓震弹簧的大小和形状均相同。
与现有技术相比，本实用新型提供了一种数控机床的高稳定性底座，具备以下有益效果：
1、本实用新型在现有的设备的基础上加装了新型的床板，床板上设置有第一安装槽、安装圆孔、安装方孔和第二安装槽，使用者可以根据所需安装数控车床的安装方式选择合适的安装构件进行安装，有效的便于使用者根据工作需求进行安装工作，提高了本实用新型的适用范围。
2、本实用新型在现有的设备的基础上集装了新型的减震底座，在本实用新型工作的过程中，数控车床在工作时会产生震动，减震底座内的八个缓震弹簧可以有效的辅助减轻数控车床工作时产生的震动，有效的保持数控车床工作的稳定性，可以有效的防止因数控车床震动导致使用者工作精度下降。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

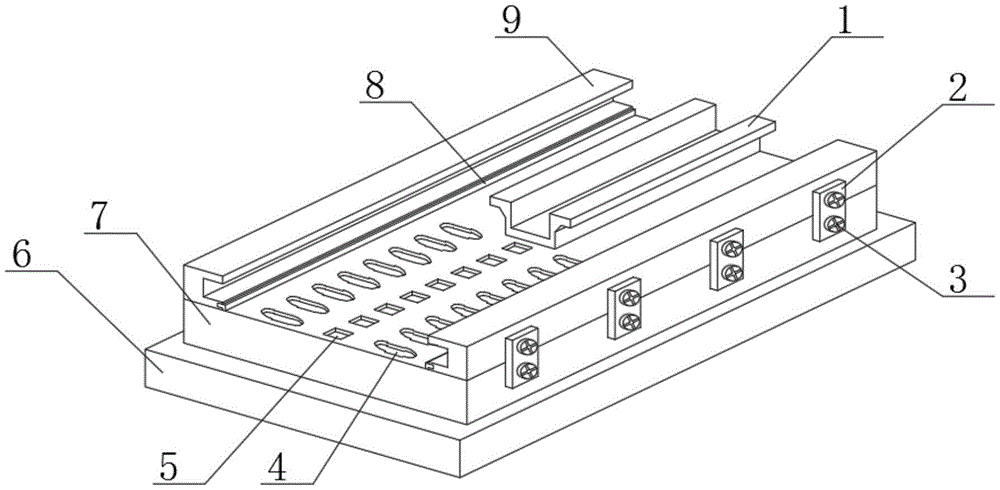

图1为本实用新型提出的一种数控机床的高稳定性底座结构示意图；
图2为本实用新型提出的减震底座半剖结构示意图；
图3为本实用新型提出的第二安装槽侧视结构示意图；
图中：1、第一安装槽；2、连接块；3、连接螺栓；4、安装圆孔；5、安装方孔；6、减震底座；7、床板；8、限位架；9、第二安装槽；61、框架；62、安装底柱；63、顶板；64、底架；65、底座；66、缓震弹簧；67、护杆；91、槽板；92、辅助轮；93、限位槽；94、安装螺纹。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种数控机床的高稳定性底座，包括减震底座6和床板7，减震底座6包括框架61、安装底柱62、顶板63、底架64、底座65和缓震弹簧66，框架61的内侧中间位置处设置有底架64，底架64是减震底座6内部的架体，底架64上设置有护杆67，护杆67是固定安装底柱62、顶板63、底座65和缓震弹簧66的构件，护杆67的内侧底部位置处设置有底座65，底座65是固定安装缓震弹簧66的装置，底座65的上方位置处设置有缓震弹簧66，缓震弹簧66共设置有八个，且八个缓震弹簧66的大小和形状均相同，设置八个大小形状相同的缓震弹簧66可以有效的降低数控车床工作时产生的震动，缓震弹簧66的顶部位置处设置有顶板63，顶板63是将安装底柱62和缓震弹簧66连接在一起的构件，顶板63的顶部位置处设置有安装底柱62，安装底柱62共设置有八个，且八个安装底柱62的大小和形状均相同，设置八个大小形状相同的安装底柱62便于将床板7安装固定在减震底座6上，减震底座6的顶部中间位置处设置有床板7，减震底座6的顶部中间后端位置处设置有第一安装槽1，减震底座6的前端中间位置处设置有安装方孔5，安装方孔5的两侧位置处设置有安装圆孔4，安装圆孔4和安装方孔5共设置有六组，且每组安装圆孔4和安装方孔5的分布方式均为安装方孔5的两侧位置处设置有安装方孔5，采用上述设置便于使用者安装固定多种型号的数控车床，减震底座6的顶部外侧位置处设置有第二安装槽9，第二安装槽9共设置有两个，且两个第二安装槽9的大小和形状均相同，两个第二安装槽9分别安装固定在床板7的顶部两侧位置处，采用上述设置便于使用者自由选择数控车床的安装固定方式，第二安装槽9包括槽板91、辅助轮92、限位槽93和安装螺纹94，槽板91的左侧中间位置处设置有安装螺纹94，安装螺纹94可以辅助使用者将第二安装槽9安装固定在床板7上，槽板91的右侧中间偏上位置处设置有辅助轮92，辅助轮92可以辅助使用者安装固定数控车床，降低使用者安装固定数控车床的难度，槽板91的右侧底部位置处设置有限位槽93，限位槽93可以和限位架8扣接在一起，辅助限制固定安装第二安装槽9，第二安装槽9的内侧底部位置处设置有限位架8，第二安装槽9的外侧底部位置处设置有连接块2，连接块2共设置有八个，且八个连接块2的大小和形状均相同，八个连接块2共分成两组分别安装固定在两个第二安装槽9的外侧位置处，八个连接块2上均栓接有两个连接螺栓3，采用上述设置便于使用者快速安装和拆卸第二安装槽9，连接块2上栓接有连接螺栓3。
本实用新型的工作原理及使用流程：本实用新型安装好过后，使用者先检查本实用新型外部外观是否完好，确认本实用新型处于可以正常工作的状态，然后使用者将本实用新型移至所需使用的位置处，然后使用者将本实用新型减震底座6朝下放置在使用的位置处，然后使用者根据数控车床的安装方式将本实用新型安装至床板7上，使用者可以选择第一安装槽1、安装圆孔4、安装方孔5和第二安装槽9安装固定数控车床，使用者可以自由选择合适的安装方式，当第二安装槽9不便于安装时，使用者可以将连接块2上的连接螺栓3旋下，然后将第二安装槽9拆下安装固定车床，当使用者需要使用第二安装槽9安装时，第二安装槽9上的辅助轮92可以有效的辅助使用安装固定，降低使用者安装车床的便捷性，提高使用者安装的便捷性，在本实用新型工作的过程中，数控车床在工作时会产生震动，减震底座6内的八个缓震弹簧66可以有效的辅助减轻数控车床工作时产生的震动，有效的保持数控车床工作的稳定性，可以有效的防止因数控车床震动导致使用者工作精度下降。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
