技术领域
本实用新型属于设备箱架相关技术领域，具体涉及一种便于移动的通讯基站箱。
背景技术
通讯基站即公用移动通信基站是无线电台站的一种形式，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台，通讯基站箱是一种用于安装固定通讯基站设备的装置。
现有的通讯基站箱技术存在以下问题：现有的通讯基站箱多为固定箱框设备，使用者在安装使用后不便于对设备进行移动工作，同时现有的通讯基站箱散热性能较差，容易导致箱框内的设备工作效率下降甚至损坏。
实用新型内容
本实用新型的目的在于提供一种便于移动的通讯基站箱，以解决上述背景技术中提出的不便于移动和散热性能差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于移动的通讯基站箱，包括柜体和右开门，所述柜体的前端右侧位置处设置有右开门，所述右开门的左侧中间位置处设置有右把手，所述柜体的前端左侧位置处设置有左开门，所述左开门的右侧中间位置处设置有左把手，所述柜体的右侧中间偏上位置处设置有散热风扇，所述柜体的顶部位置处设置有顶盖，所述柜体的底部位置处套接有万向轮，所述柜体的底部右侧位置处设置有转轴，所述转轴上套接有主轴，所述主轴的右端位置处设置有轮轴，所述轮轴上套接有辅助轮，所述主轴的中间位置处设置有固定扣，所述主轴的左侧中间位置处设置有辅助轴。
优选的，所述柜体包括拉把、延伸杆、锁紧转把、主杆、活动轴、活动杆和轮轨，所述活动轴上套接主杆，所述主杆的顶部偏下位置处设置有锁紧转把，所述主杆的顶部位置处设置有延伸杆，所述延伸杆的顶部位置处设置有拉把，所述主杆的左侧位置处设置有活动杆，所述活动杆的左侧位置处设置有轮轨。
优选的，所述散热风扇共设置有四个，且四个散热风扇的大小和形状均相同，四个所述散热风扇分成两组分别设置在柜体的两侧位置处。
优选的，所述右开门和左开门的大小和形状均相同，所述右把手和左把手的大小和形状均相同。
优选的，所述万向轮共设置有四个，且四个万向轮的大小和形状均相同，四个所述万向轮均匀的设置在柜体的底部位置处。
优选的，所述述转轴、固定扣、主轴、辅助轮、轮轴和辅助轴均设置有两个，且每组转轴、固定扣、主轴、辅助轮、轮轴和辅助轴的连接安装固定方式均相同。
优选的，所述延伸杆、锁紧转把、主杆、活动轴、活动杆和轮轨均设置有两个，且每组延伸杆、锁紧转把、主杆、活动轴、活动杆和轮轨的连接固定方式均相同，两组所述延伸杆、锁紧转把、主杆、活动轴、活动杆和轮轨通过拉把连接固定在一起。
与现有技术相比，本实用新型提供了一种便于移动的通讯基站箱，具备以下有益效果：
1、本实用新型在现有的设备的基础上加装了新型的柜体，使用者在移动本实用新型的过程中可以先拉动主轴将辅助轮抽出，然后使用者将固定扣扣在辅助轴上，然后使用者拉动拉把将延伸杆和主杆拉出，活动杆可以辅助将延伸杆和主杆进行活动，然后使用者通过锁紧转把固定活动杆的工作角度，然后使用者拉动拉把通过辅助轮移动本实用新型，当使用者将本实用新型移动至使用的位置处，有效的提高了本实用新型的便捷性。
2、本实用新型在现有的设备的基础上加装了新型的散热风扇，在本实用新型工作的过程中，安装固定在柜体两侧的散热风扇可以有效的辅助柜体内部的工作设备进行散热工作，可以有效的提高柜体内的设备的工作稳定性，同时也可以有效的保护柜体内的设备，提高柜体内设备的使用寿命。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

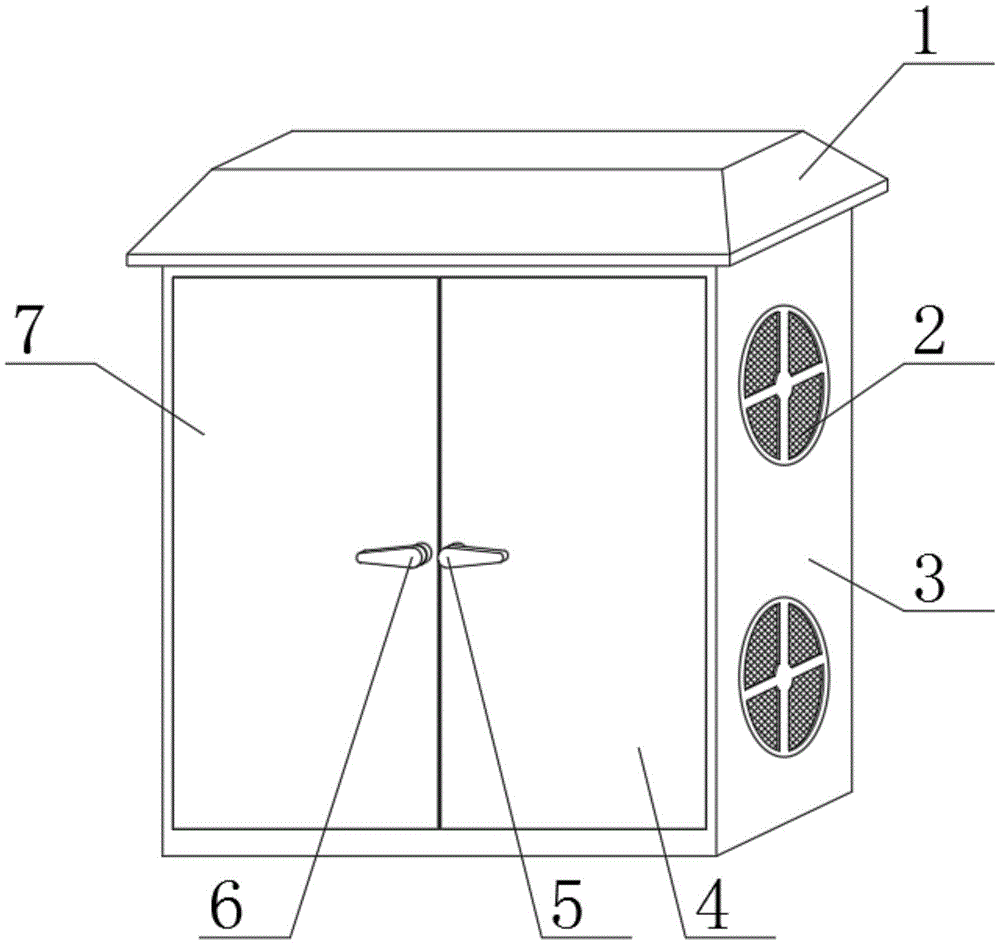

图1为本实用新型提出的一种便于移动的通讯基站箱结构示意图；
图2为本实用新型提出的柜体底部结构示意图；
图3为本实用新型提出的柜体结构示意图；
图中：1、顶盖；2、散热风扇；3、柜体；4、右开门；5、右把手；6、左把手；7、左开门；8、转轴；9、固定扣；10、主轴；11、辅助轮；12、轮轴；13、辅助轴；14、万向轮；31、拉把；32、延伸杆；33、锁紧转把；34、主杆；35、活动轴；36、活动杆；37、轮轨。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种便于移动的通讯基站箱，包括柜体3和右开门4，柜体3包括拉把31、延伸杆32、锁紧转把33、主杆34、活动轴35、活动杆36和轮轨37，活动轴35上套接主杆34，主杆34的顶部偏下位置处设置有锁紧转把33，主杆34的顶部位置处设置有延伸杆32，延伸杆32的顶部位置处设置有拉把31，主杆34的左侧位置处设置有活动杆36，活动杆36的左侧位置处设置有轮轨37，延伸杆32、锁紧转把33、主杆34、活动轴35、活动杆36和轮轨37均设置有两个，且每组延伸杆32、锁紧转把33、主杆34、活动轴35、活动杆36和轮轨37的连接固定方式均相同，两组延伸杆32、锁紧转把33、主杆34、活动轴35、活动杆36和轮轨37通过拉把31连接固定在一起，采用上述设置有效的便于使用者拉动本实用新型进行移动工作，柜体3的前端右侧位置处设置有右开门4，右开门4的左侧中间位置处设置有右把手5，柜体3的前端左侧位置处设置有左开门7，左开门7的右侧中间位置处设置有左把手6，右开门4和左开门7的大小和形状均相同，右把手5和左把手6的大小和形状均相同，采用上述设置可以有效的降低本实用新型的生产制作难度，柜体3的右侧中间偏上位置处设置有散热风扇2，散热风扇2共设置有四个，且四个散热风扇2的大小和形状均相同，四个散热风扇2分成两组分别设置在柜体3的两侧位置处，采用设置可以有效的辅助柜体3内的设备进行散热工作，柜体3的顶部位置处设置有顶盖1，柜体3的底部位置处套接有万向轮14，万向轮14共设置有四个，且四个万向轮14的大小和形状均相同，四个万向轮14均匀的设置在柜体3的底部位置处，设置四个大小形状均相同的万向轮14便于使用者推移本实用新型，柜体3的底部右侧位置处设置有转轴8，转轴8上套接有主轴10，主轴10的右端位置处设置有轮轴12，轮轴12上套接有辅助轮11，主轴10的中间位置处设置有固定扣9，主轴10的左侧中间位置处设置有辅助轴13，转轴8、固定扣9、主轴10、辅助轮11、轮轴12和辅助轴13均设置有两个，且每组转轴8、固定扣9、主轴10、辅助轮11、轮轴12和辅助轴13的连接安装固定方式均相同，采用上述设置可以有效的便于使用者移动本实用新型。
本实用新型的工作原理及使用流程：本实用新型安装好过后，使用者先检查本实用新型外部外观是否完好，确认本实用新型处于可以正常工作的状态，然后使用者将本实用新型移至所需使用的位置处，使用者在移动本实用新型的过程中可以先拉动主轴10将辅助轮11抽出，然后使用者将固定扣9扣在辅助轴13上，然后使用者拉动拉把31将延伸杆32和主杆34拉出，活动杆36可以辅助将延伸杆32和主杆34进行活动，然后使用者通过锁紧转把33固定活动杆36的工作角度，然后使用者拉动拉把31通过辅助轮11移动本实用新型，当使用者将本实用新型移动至使用的位置处，然后使用者旋松锁紧转把33将延伸杆32、主杆34和活动杆36归位，然后使用者将固定扣9从辅助轴13上取下，然后使用者将主轴10和辅助轮11归位，然后使用者将本实用新型摆放在使用的位置处，接着使用者通过右把手5和左把手6将右开门4和左开门7打开，然后将通讯基站设备等安装在柜体3内，然后使用者将右开门4和左开门7关闭，在本实用新型工作的过程中，柜体3两侧的散热风扇2可以有效的辅助柜体3内的设备在工作过程中进行散热工作，可以有效的提高柜体3内设备的工作稳定性和使用寿命，当本实用新型在工作的过程中，当使用者需要移动本实用新型时，使用者可以直接推移本实用新型，柜体3底部的万向轮14可以有效的辅助本实用新型移动。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
