技术领域
本实用新型属于脱水塔相关技术领域，具体涉及一种高稳定性抗震脱水塔。
背景技术
脱水塔是一种在生产制作过程中对生产用的原料进行脱水工作的一种设备。
现有的脱水塔技术存在以下问题：现有的脱水塔多采用支柱型底架，在长时间的工作过程中，底架容易磨损导致设备不稳定出现倾倒等事故的发生，同时现有的脱水塔在工作过程中会产生震动，不仅会增加底架的工作压力，同时也会影响设备的工作稳定性。
实用新型内容
本实用新型的目的在于提供一种高稳定性抗震脱水塔，以解决上述背景技术中提出的底架易磨损和稳定性差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高稳定性抗震脱水塔，包括工作罐和底座，所述工作罐的底部位置处设置有底座，所述工作罐的前端中间位置处设置有观察窗，所述工作罐的顶部右侧位置处设置有排烟管，所述工作罐的顶部中间位置处套接有顶盖，所述工作罐包括进料口、外壁、工作块、内胆、弹性柱、出料口和排水管，所述外壁的底部右侧位置处设置有弹性柱，所述外壁的内侧位置处设置有内胆，所述内胆的内侧中间偏上位置处设置有工作块，所述工作块的左侧中间偏下位置处设置有排水管，所述工作块的顶部中间上方位置处设置有进料口，所述工作块的底部中间下方位置处设置有出料口。
优选的，所述底座包括外框、外圈安装槽、内圈安装槽、底板和内框，所述底板的外侧位置处设置有外框，所述底板的内侧位置处设置有内框，所述底板上位于外框的内侧位置处设置有外圈安装槽，所述底板上位于内框的外侧位置处设置有内圈安装槽。
优选的，所述弹性柱包括顶柱、强力弹簧和底柱，所述顶柱的内侧中间位置处设置有强力弹簧，所述强力弹簧的另一端位置处设置有底柱，且底柱和顶柱通过强力弹簧连接固定在一起。
优选的，所述排烟管共设置有两个，且两个排烟管的大小和形状均相同，两个所述排烟管相对分布安装固定在工作罐的顶部两侧位置处。
优选的，所述弹性柱共设置有十六个，且位于外壁底部外侧位置处的八个弹性柱的大小和形状均相同，位于外壁底部内侧位置处的八个弹性柱的大小和形状均相同，所述外壁底部外侧位置处的弹性柱的尺寸是位于外壁底部内侧位置处弹性柱的尺寸的两倍。
优选的，所述外圈安装槽共设置有八个，且八个外圈安装槽的大小和形状均相同，八个所述外圈安装槽均匀的设置在底板上。
优选的，所述内圈安装槽共设置有八个，且八个内圈安装槽的大小和形状均相同，八个所述内圈安装槽均匀的设置在底板上。
与现有技术相比，本实用新型提供了一种高稳定性抗震脱水塔，具备以下有益效果：
1、本实用新型在现有的设备的基础上加装了新型的底座，使用者将本实用新型底座朝下放置在使用的位置处，相较于传统的支柱型底座本实用新型采用的全包式底座可以有效的稳定的将本实用新型固定在使用的位置处，同时可以有效的底座的可承载重量，有效的防止在长时间的工作过程中因底座的磨损导致设备的整体倾倒事件的发生。
2、本实用新型在现有的设备的基础上加装了新型的弹性柱，在本实用新型工作的过程中，工作罐底部的弹性柱可以有效的降低本实用新型工作时产生的震动，十六个弹性柱可以有效的保持本实用新型在工作的过程中处于平衡稳定的状态，不仅可以降低底座的工作压力，同时也可以提高本实用新型工作的稳定性。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

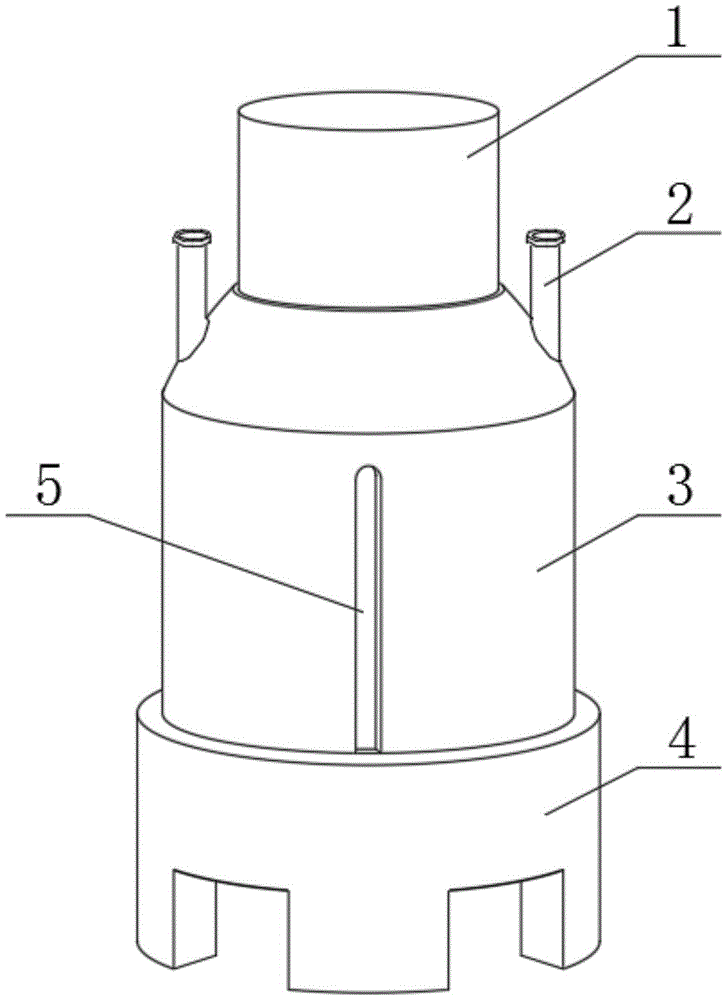

图1为本实用新型提出的一种高稳定性抗震脱水塔结构示意图；
图2为本实用新型提出的工作罐内部结构示意图；
图3为本实用新型提出的底座结构示意图；
图4为本实用新型提出的弹性柱结构示意图；
图中：1、顶盖；2、排烟管；3、工作罐；4、底座；5、观察窗；31、进料口；32、外壁；33、工作块；34、内胆；35、弹性柱；36、出料口；37、排水管；41、外框；42、外圈安装槽；43、内圈安装槽；44、底板；45、内框；351、顶柱；352、强力弹簧；353、底柱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种高稳定性抗震脱水塔，包括工作罐3和底座4，工作罐3的底部位置处设置有底座4，底座4包括外框41、外圈安装槽42、内圈安装槽43、底板44和内框45，底板44的外侧位置处设置有外框41，底板44的内侧位置处设置有内框45，底板44上位于外框41的内侧位置处设置有外圈安装槽42，外圈安装槽42共设置有八个，且八个外圈安装槽42的大小和形状均相同，八个外圈安装槽42均匀的设置在底板44上，采用上述设置便于辅助工作罐3底部靠外侧的弹性柱35安装在底座4上，底板44上位于内框45的外侧位置处设置有内圈安装槽43，内圈安装槽43共设置有八个，且八个内圈安装槽43的大小和形状均相同，八个内圈安装槽43均匀的设置在底板44上，采用上述设置便于辅助工作罐3底部靠内侧的弹性柱35安装在底座4上，工作罐3的前端中间位置处设置有观察窗5，工作罐3的顶部右侧位置处设置有排烟管2，排烟管2共设置有两个，且两个排烟管2的大小和形状均相同，两个排烟管2相对分布安装固定在工作罐3的顶部两侧位置处，可以有效的提高本实用新型排烟排气的工作效率，工作罐3的顶部中间位置处套接有顶盖1，工作罐3包括进料口31、外壁32、工作块33、内胆34、弹性柱35、出料口36和排水管37，外壁32的底部右侧位置处设置有弹性柱35，弹性柱35共设置有十六个，且位于外壁32底部外侧位置处的八个弹性柱35的大小和形状均相同，位于外壁32底部内侧位置处的八个弹性柱35的大小和形状均相同，外壁32底部外侧位置处的弹性柱35的尺寸是位于外壁32底部内侧位置处弹性柱35的尺寸的两倍，采用上述设置可以有效的将工作罐3和底座4稳定的连接固定在一起，有效的提高工作罐3的工作稳定性，弹性柱35包括顶柱351、强力弹簧352和底柱353，顶柱351是和工作罐3连接在一起的构件，顶柱351的内侧中间位置处设置有强力弹簧352，强力弹簧352的另一端位置处设置有底柱353，底柱353是辅助安装固定在底座4内的构件，且底柱353和顶柱351通过强力弹簧352连接固定在一起，外壁32的内侧位置处设置有内胆34，内胆34的内侧中间偏上位置处设置有工作块33，工作块33的左侧中间偏下位置处设置有排水管37，工作块33的顶部中间上方位置处设置有进料口31，使用者可以通过进料口31倒入需要脱水的物料，工作块33的底部中间下方位置处设置有出料口36，出料口36可以排出脱水完成的物料。
本实用新型的工作原理及使用流程：本实用新型安装好过后，使用者先检查本实用新型外部外观是否完好，确认本实用新型处于可以正常工作的状态，然后使用者将本实用新型移至所需使用的位置处，然后使用者将本实用新型底座4朝下放置在使用的位置处，相较于传统的支柱型底座本实用新型采用的全包式底座可以有效的稳定的将本实用新型固定在使用的位置处，同时可以有效的底座4的可承载重量，有效的防止在长时间的工作过程中因底座4的磨损导致设备的整体倾倒事件的发生，然后使用者将本实用新型与外部工作能源设备相连接，便于外部工作能源设备为本实用新型提供工作动力，然后使用者将顶盖1取下，然后使用者将需要脱水的物料从进料口31倒入工作罐3内，然后工作罐3内的工作块33会对需要脱水的物料进行脱水工作，在本实用新型工作的过程中产生的蒸汽等会从排烟管2排出，然后脱出的水会从排水管37排出，脱水完成的物料会从出料口36排出，在本实用新型工作的过程中，工作罐3底部的弹性柱35可以有效的降低本实用新型工作时产生的震动，十六个弹性柱35可以有效的保持本实用新型在工作的过程中处于平衡稳定的状态，不仅可以降低底座4的工作压力，同时也可以提高本实用新型工作的稳定性，当使用者使用完本实用新型后，使用者断开本实用新型与外部工作能源的连接，然后使用者将本实用新型内部残留的物料等清理干净，然后将本实用新型放回至存储位置处即可。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
