技术领域
本实用新型属于精馏塔相关技术领域，具体涉及一种新型脱水塔。
背景技术
精馏塔是进行精馏的一种塔式气液接触装置，利用混合物中各组分具有不同的挥发度，即在同一温度下各组分的蒸气压不同这一性质，使液相中的轻组分(低沸物)转移到气相中，而气相中的重组分(高沸物)转移到液相中，从而实现分离的目的，精馏塔也是石油化工生产中应用极为广泛的一种传质传热装置。
现有的脱水塔技术存在以下问题：脱水塔整体高度非常高，连接梯的长度也非常长，一般的连接梯构造在长距离攀爬时会非常费力，一般的脱水塔连接梯上圆柱型的横杆并不适合长时间攀爬，没有较好的受力点。
实用新型内容
本实用新型的目的在于提供一种新型脱水塔，以解决上述背景技术中提出的脱水塔的长度较高工作人员从连接梯上攀爬上去比较费力没有较方便的受力支撑点的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型脱水塔，包括出气口和塔体，所述塔体的上端安装有出气口，所述塔体的前端上侧圆周外部套接有连接台，所述连接台的下端前侧外壁上设置有向下延伸的连接梯，所述连接梯右侧的塔体前端外壁上设置有人孔，所述连接梯左侧的塔体前端外壁上设置有向下延伸的连接管，所述连接梯上设置有固定踏板装置，所述塔体的左端下侧圆周外壁上设置有气体入口管，所述塔体的周长内部设置有塔板，所述塔板的上端外壁上设置有溢流堰，所述塔板的周长内部靠近左侧设置有向下延伸的降液管，所述固定踏板装置上设置有连接环，所述连接环设置在连接梯的横梯上端圆周外壁上，所述连接环的前端外壁上设置有踏板块，所述连接环和踏板块通过焊接固定连接，所述连接环的上端内部设置有连接螺母，所述连接环和连接梯通过连接螺母固定连接。
优选的，所述连接台共设置有六个，六个所述连接台的大小形状均相同，六个所述连接台均等距设置在塔体的圆周外部。
优选的，所述连接梯的每块横梯上均设置有两个固定踏板装置，两个所述固定踏板装置之间的距离为二十厘米。
优选的，所述塔体的周长内部共设置有十个塔板，十个所述塔板的大小形状均相同，十个所述塔板均等距设置在塔体的周长内部。
优选的，所述人孔的圆周直径大小为一米五。
优选的，所述出气口、气体入口管、连接管和液体出口的圆周直径大小相同。
优选的，所述连接环的前后端圆周外壁上均连接有踏板块，所述踏板块的长度为十厘米。
与现有技术相比，本实用新型提供了一种新型脱水塔，具备以下有益效果：
本实用新型通过在脱水塔的连接梯上加装固定踏板装置，通过踏板块的作用使得工作人员在攀爬连接梯通过人孔进入到塔体内部时，能够更加方便地攀爬，因为脱水塔的整体高度比较高，在长时间的攀爬时，一般的连接梯上的横杆圆周直径较小，并不符合人脚步的受力效果，只有脚掌中心处能被支撑，脚跟和脚趾处都没有支撑作用，短距离的攀爬还好，长时间的攀爬可能会因为脚掌受力不均而出现意外，本新型脱水塔则很好地解决了这个问题，通过踏板块的作用使得攀爬时脚掌完全放在上面，更加方便受力，而且踏板块是空心的，攀爬时踏板块还能作为用手握住的地方，使得工作人员在进入塔体内部的检查更加安全；
本新型脱水塔在使用时，通过固定螺母将固定踏板装置安装在连接梯的横杆上，安装好之后工作人员在攀爬连接梯时即可通过将脚掌放在踏板上进行攀爬，手在向上用力时，可以将手放在踏板块的周长内部握住踏板块，这样能够更方便用力，安装完之后要定期检查或者在攀爬时即可通过脚掌感觉出踏板块是否安装牢固，有松动的问题要及时拧紧或者更换连接螺母。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

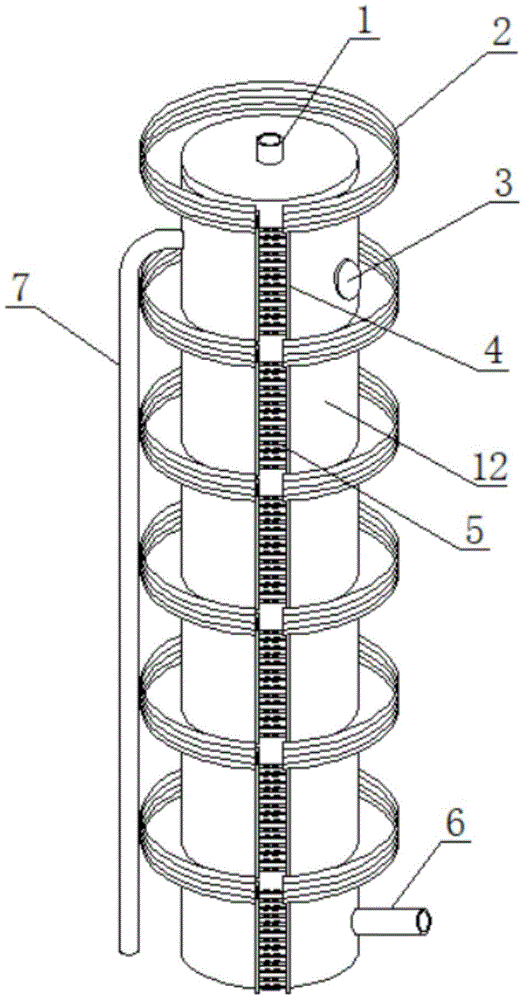

图1为本实用新型提出的一种新型脱水塔立体结构示意图；
图2为本实用新型提出的一种新型脱水塔内部结构示意图；
图3为本实用新型提出的一种新型脱水塔正面结构示意图；
图4为本实用新型提出的固定踏板装置结构示意图；
图5为本实用新型提出的固定踏板装置剖面结构示意图；
图中：1、出气口；2、连接台；3、人孔；4、连接梯；5、固定踏板装置；6、气体入口管；7、连接管；8、溢流堰；9、塔板；10、液体出口；11、降液管；12、塔体；13、连接环；14、踏板块；15、连接螺母。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供一种技术方案：一种新型脱水塔，包括出气口1和塔体12，塔体12的上端安装有出气口1，塔体12的前端上侧圆周外部套接有连接台2，连接台2共设置有六个，六个连接台2的大小形状均相同，六个连接台2均等距设置在塔体12的圆周外部，因为脱水塔塔体12整体高度较高，多个连接台2使得工作人员能够对塔体12各部分的检修提供站立位置，连接台2的下端前侧外壁上设置有向下延伸的连接梯4，连接梯4右侧的塔体12前端外壁上设置有人孔3，人孔3的圆周直径大小为一米五，人孔3的作用是人能够通过人孔3进入到塔体12周长内部，所以人孔3的圆周直径要足够人进去，连接梯4左侧的塔体12前端外壁上设置有向下延伸的连接管7，连接梯4上设置有固定踏板装置5，连接梯4的每块横梯上均设置有两个固定踏板装置5，两个固定踏板装置5之间的距离为二十厘米，踏板块14这样的距离比较符合人在站立时两脚之间的距离，方便攀爬，塔体12的左端下侧圆周外壁上设置有气体入口管6，出气口1、气体入口管6、连接管7和液体出口10的圆周直径大小相同，这样能够控制气体和水分的进出速率时，能够方便控制调节，塔体12的周长内部设置有塔板9，塔体12的周长内部共设置有十个塔板9，十个塔板9的大小形状均相同，十个塔板9均等距设置在塔体12的周长内部，塔板9是对内部液体进行脱水处理的关键，根据高度需要安装相对应数量的塔板9，塔板9之间距离太远或太近都会影响到脱水效果。
一种新型脱水塔，塔板9的上端外壁上设置有溢流堰8，塔板9的周长内部靠近左侧设置有向下延伸的降液管11，固定踏板装置5上设置有连接环13，连接环13设置在连接梯4的横梯上端圆周外壁上，连接环13的前端外壁上设置有踏板块14，连接环13和踏板块14通过焊接固定连接，连接环13的前后端圆周外壁上均连接有踏板块14，踏板块14的长度为十厘米，踏板块14的长度能够足够给脚掌受力即可，太长的踏板块14会影响到攀爬，太短又起不到作用，十厘米的长度刚好，连接环13的上端内部设置有连接螺母15，连接环13和连接梯4通过连接螺母15固定连接。
本实用新型的工作原理及使用流程：本实用新型安装好过后，脱水塔是通过蒸气由塔底进入，与下降液进行逆流接触，两相接触中，下降液中的易挥发(低沸点)组,分不断地向蒸气中转移，蒸气中的难挥发(高沸点)组分不断地向下降液中转移，蒸气愈接近塔顶，其易挥发组分浓度愈高，而下降液愈接近塔底，其难挥发组分则愈富集，达到组分分离的目的，由塔顶上升的蒸气进入冷凝器，冷凝的液体的一部分作为回流液返回塔顶进入精馏塔中，其余的部分则作为馏出液取出，塔底流出的液体，其中的一部分送入再沸器，热蒸发后，蒸气返回塔中，另一部分液体作为釜残液取出，在使用时，通过连接螺母15将固定踏板装置5安装在连接梯4的横杆上，安装好之后工作人员在攀爬连接梯4时即可通过将脚掌放在踏板块14上进行攀爬，手在向上用力时，可以将手放在踏板块14的周长内部握住踏板块14，这样能够更方便用力，安装完之后要定期检查或者在攀爬时即可通过脚掌感觉出踏板块14是否安装牢固，有松动的问题要及时拧紧或者更换连接螺母15。
