技术领域
本实用新型属于畜牧养殖技术领域，更具体地说，特别涉及一种畜牧养殖用粪便收集装置。
背景技术
目前市场上畜牧业，由于科学技术发展水平有限，畜牧养殖的过程中很多问题得不到解决，阻碍了畜牧业的发展，在畜牧养殖过程中，动物新陈代谢过快，导致养殖场受粪便困扰，粪便难以清理干净，牲畜在这样的环境下容易生病，从而增加养殖厂的饲养成本。
如申请号：CN201720750173.4，本实用新型公开了一种畜牧养殖圈舍粪便收集装置，包括后边铲、侧滑轮、孔洞、竖杆、弹簧柱和铲板连接器，所述后边铲表面连接有后铲板，所述侧滑轮表面连接有滑轮杆，所述孔洞外部连接有横杆，所述竖杆外表面设置有横杆，所述铲板连接器外部连接有后铲板，且铲板连接器外部设置有滑轮杆，所述滚轮柱下方安装有滚轮。该畜牧养殖圈舍粪便收集装置前后都安装有铲板和边铲，铲板清理地面的粪便，边铲可以清理墙壁上的粪便，在来来回拖动该畜牧养殖圈舍粪便收集装置时，地面和墙壁都会被铲板和边铲清理，铲板连接器为旋转活动结构，且其旋转角度为45-60°，后铲板可以往回拉的时候可以和地面呈一定倾斜角度，再次清理残余粪便。
基于对申请号：CN201720750173.4专利的检索，该申请虽然可以实现前后以及侧面的清理但是仍存在以下几点不足，一个是，可调性和适应能力较弱，上述申请侧方刮板不可进行调整，当在宽于铲斗的沟渠内进行使用时，需要往复多次清理才能够清理干净，比较浪费时间；再者是，实用性较弱，上述申请只能够适应于对潮湿的粪便进行清理，当对干燥后的粪便进行清理时不能够较好的进行破除清理。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种畜牧养殖用粪便收集装置，以期达到更具有更加实用价值性的目的。
实用新型内容
为了解决上述技术问题，本实用新型提供一种畜牧养殖用粪便收集装置，以解决现有一个是，可调性和适应能力较弱，上述申请侧方刮板不可进行调整，当在宽于铲斗的沟渠内进行使用时，需要往复多次清理才能够清理干净，比较浪费时间；再者是，实用性较弱，上述申请只能够适应于对潮湿的粪便进行清理，当对干燥后的粪便进行清理时不能够较好的进行破除清理的问题。
本实用新型一种畜牧养殖用粪便收集装置的目的与功效，由以下具体技术手段所达成：
一种畜牧养殖用粪便收集装置，包括拖斗本体；所述拖斗本体顶端面焊接有一个把手固定座，且所述把手固定座上转动连接有一个螺纹调节结构；所述拖斗本体左端面和右端面均通过合页转动连接有一个支撑臂，且所述支撑臂上安装有滚轮。
进一步的，所述拖斗本体前端面通过合页转动连接有两个刮板，且两块所述刮板前端为倾斜式结构，并且倾斜角度为60度。
进一步的，所述螺纹调节结构由齿轮、螺纹杆A和螺纹杆B组成；所述齿轮前端面和后端面的中心位置分别焊接有一根螺纹杆A和一根螺纹杆B；所述螺纹杆A上螺纹连接有一个伸缩调整结构，且所述伸缩调整结构由连接座和伸缩臂组成；所述连接座与螺纹杆A螺纹连接，且所述连接座上转动连接有两根伸缩臂，并且两根所述伸缩臂的另一端分别于两个刮板转动连接。
进一步的，所述螺纹杆B上也转动连接有一个伸缩调整结构，所述连接座与螺纹杆B螺纹连接，且所述连接座上转动连接的两根伸缩臂均通过圆柱杆与两个支撑臂转动连接；所述螺纹杆A和螺纹杆B规格相同但螺纹方向相反。
进一步的，所述拖斗本体左端面和右端面对称焊接有两块垫块，且当所述支撑臂闭合后可与垫块想触碰。
进一步的，所述拖斗本体底部铲头部分开设有锥形齿，且位于相邻两个所述锥形齿之间均开设有一个锥形槽。
进一步的，所述把手固定座顶端面位于齿轮位置开设有一个矩形孔，且所述把手固定座顶端面焊接有一个矩形板，并且所述矩形板上焊接有一个把手；所述矩形板前端面转动连接有一根丝杠螺杆，且所述丝杠螺杆与齿轮想啮合，所述丝杠螺杆与齿轮组成涡轮蜗杆结构。
与现有技术相比，本实用新型具有如下有益效果：
通过刮板、伸缩调整结构和支撑臂的设置，第一，因刮板的设置可对沟渠侧面的粪便进行清理；第二，因支撑臂的设置可对本装置发挥辅助支撑的作用，防止在清理的过程中出现卡顿现象；第三，因伸缩调整结构和螺纹调节结构的设置，可同时调整刮板和支撑臂，节省了调整时间简化了调整程序，与申请号：CN201720750173.4相对比本装置刮板可进行调整，能够适应不同宽度的沟渠进行使用，且调整快捷。
通过丝杠螺杆的设置，丝杠螺杆与齿轮组成涡轮蜗杆结构，故在使用时通过转动丝杠螺杆即可实现刮板和支撑臂的调整，避免调整时将手部弄脏。
通过锥形齿和锥形槽的设置，一方面通过锥形齿的设置可增强拖斗本体的铲头部分的锋利程度，另一方面，因锥形槽的设置可增强锥形齿处的平滑程度防止在清扫时分别卡于锥形齿位置，与申请号：CN201720750173.4相对比，本装置在清理粪便时，还能够对干燥的粪便进行破碎清理。
附图说明

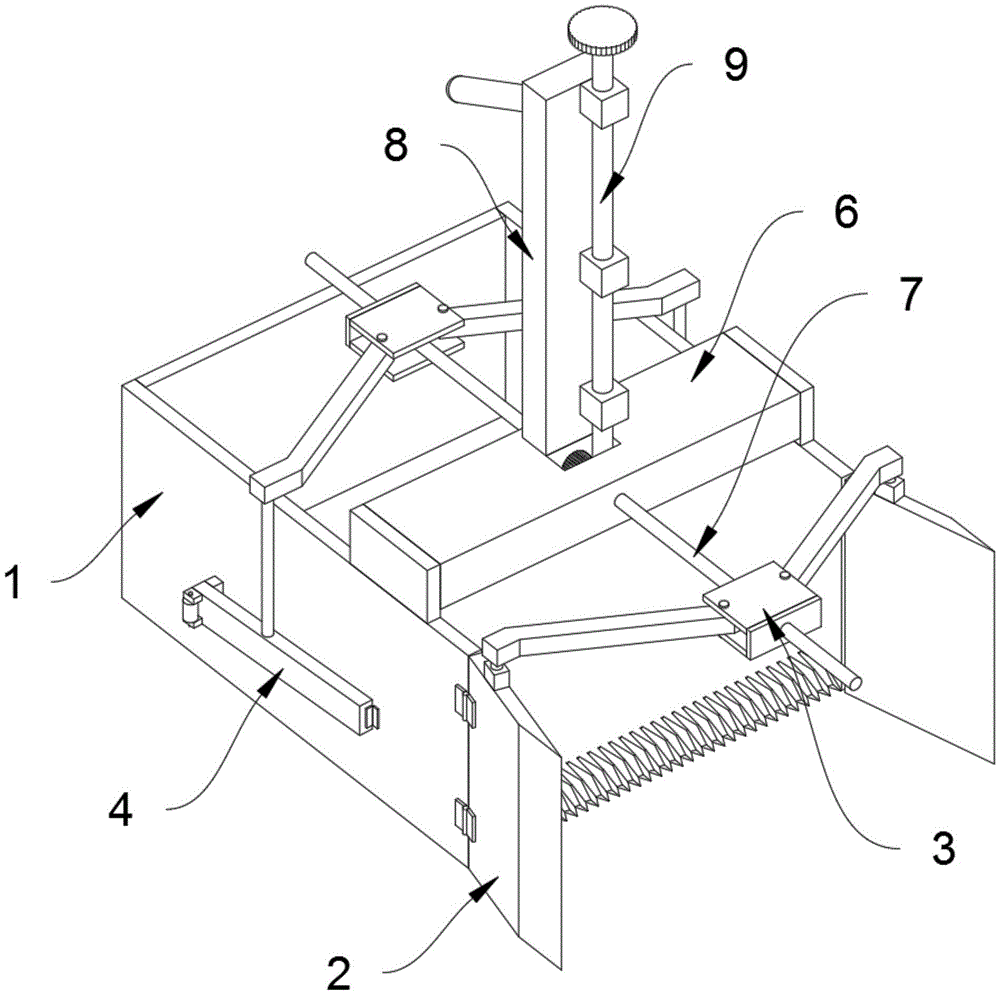

图1是本实用新型的轴视结构示意图。
图2是本实用新型的轴视结构示意图。
图3是本实用新型图2的A处放大结构示意图。
图4是本实用新型拖斗本体和刮板的轴视放大结构示意图。
图5是本实用新型图4的B处放大结构示意图。
图6是本实用新型去除拖斗本体和刮板后的轴视结构示意图。
图7是本实用新型图6的C处放大结构示意图。
图中，部件名称与附图编号的对应关系为：
1、拖斗本体；101、锥形齿；102、锥形槽；2、刮板；3、伸缩调整结构；301、连接座；302、伸缩臂；4、支撑臂；5、垫块；6、把手固定座；7、螺纹调节结构；701、齿轮；702、螺纹杆A；703、螺纹杆B；8、矩形板；9、丝杠螺杆。
具体实施方式
下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例：
如附图1至附图7所示：
本实用新型提供一种畜牧养殖用粪便收集装置，包括拖斗本体1；拖斗本体1顶端面焊接有一个把手固定座6，且把手固定座6上转动连接有一个螺纹调节结构7；拖斗本体1左端面和右端面均通过合页转动连接有一个支撑臂4，且支撑臂4上安装有滚轮。
参考如图1，拖斗本体1前端面通过合页转动连接有两个刮板2，且两块刮板2前端为倾斜式结构，并且倾斜角度为60度，那么在使用时，通过两块刮板2的设置，可将沟渠的左右两侧的粪便进行刮除，且呈60度倾斜面设置，可提高粪便刮除效果。
参考如图1和图6，螺纹调节结构7由齿轮701、螺纹杆A702和螺纹杆B703组成；齿轮701前端面和后端面的中心位置分别焊接有一根螺纹杆A702和一根螺纹杆B703；螺纹杆A702上螺纹连接有一个伸缩调整结构3，且伸缩调整结构3由连接座301和伸缩臂302组成；连接座301与螺纹杆A702螺纹连接，且连接座301上转动连接有两根伸缩臂302，并且两根伸缩臂302的另一端分别于两个刮板2转动连接，那么在使用过程中螺纹调整螺纹杆A702可实现刮板2的角度调整，用以适应不同宽度的沟渠。
参考如图1和图6，螺纹杆B703上也转动连接有一个伸缩调整结构3，连接座301与螺纹杆B703螺纹连接，且连接座301上转动连接的两根伸缩臂302均通过圆柱杆与两个支撑臂4转动连接；螺纹杆A702和螺纹杆B703规格相同但螺纹方向相反，那么在使用过程中转动齿轮701两个伸缩调整结构3分别带动刮板2和支撑臂4进行同时调整，且调整角度相同，故通过支撑臂4的调整在使用时可对刮板2发挥辅助支撑作用，防止在刮除粪便的过程中出现卡顿现象。
参考如图2和图3，拖斗本体1左端面和右端面对称焊接有两块垫块5，且当支撑臂4闭合后可与垫块5想触碰，故可防止支撑臂4闭合至死角位置。
参考如图4和图5，拖斗本体1底部铲头部分开设有锥形齿101，且位于相邻两个锥形齿101之间均开设有一个锥形槽102，那么一方面，通过锥形齿101的设置可增强拖斗本体1的铲头部分的锋利程度，另一方面，因锥形槽102的设置可增强锥形齿101处的平滑程度防止在清扫时分别卡于锥形齿101位置。
参考如图6和图7，把手固定座6顶端面位于齿轮701位置开设有一个矩形孔，且把手固定座6顶端面焊接有一个矩形板8，并且矩形板8上焊接有一个把手；矩形板8前端面转动连接有一根丝杠螺杆9，且丝杠螺杆9与齿轮701想啮合，丝杠螺杆9与齿轮701组成涡轮蜗杆结构，故在使用时通过转动丝杠螺杆9即可实现刮板2和支撑臂4的调整，避免调整时将手部弄脏。
本实施例的具体使用方式与作用：
使用时，将本装置放置在沟渠内向前推动进行粪便的清理；
在使用过程中，第一，因刮板2的设置可对沟渠侧面的粪便进行清理；
第二，因支撑臂4的设置可对本装置发挥辅助支撑的作用，防止在清理的过程中出现卡顿现象；第三，因伸缩调整结构3和螺纹调节结构7的设置，可同时调整刮板2和支撑臂4，节省了调整时间简化了调整程序；第四，因丝杠螺杆9的设置，丝杠螺杆9与齿轮701组成涡轮蜗杆结构，故在使用时通过转动丝杠螺杆9即可实现刮板2和支撑臂4的调整，避免调整时将手部弄脏；第五，因锥形齿101和锥形槽102的设置，一方面通过锥形齿101的设置可增强拖斗本体1的铲头部分的锋利程度，另一方面，因锥形槽102的设置可增强锥形齿101处的平滑程度防止在清扫时分别卡于锥形齿101位置。
