技术领域
本实用新型涉及建筑设备领域，具体为一种建筑工程用可高精度调节的水平仪。
背景技术
水平仪是一种测量小角度的常用量具；在机械行业和仪表制造中，用于测量相对于水平位置的倾斜角、机床类设备导轨的平面度和直线度、设备安装的水平位置和垂直位置等。
在长期的工作实践中，不同身高的工作人员在使用水平仪过程中，普通水平仪调节高度是调节三角支架三个支腿高度，并且工作人员需要多次调节才可调节完毕，使用十分不便，所以急需要一种装置来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种建筑工程用可高精度调节的水平仪，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种建筑工程用可高精度调节的水平仪，包括底板，所述底板外侧设置有支撑机构，所述底板上端中心位置垂直设置有空心杆，所述空心杆左侧上端开设有穿孔，所述空心杆内部设置有活动杆，活动杆沿着空心杆上下滑动，所述活动杆左侧端均匀开设有若干个限位槽，所述活动杆上端水平设置有水平板，水平板上端便于安置水平仪，所述底板上端设置有空心块，所述空心块之间位置水平设置有转轴，转轴围绕自身中心轴转动，所述空心块内部位置在转轴外侧设置有扭簧，所述转轴中心位置垂直向上设置有竖直杆，所述竖直杆下端左侧水平设置有操作板，所述竖直杆上端水平设置有限位板。
优选的，所述水平板下端位置设置有软垫。
优选的，所述活动杆前端设置有刻度尺，刻度尺便于确定活动杆移动的精确距离数据。
优选的，所述扭簧外侧端设置在空心块内壁上。
优选的，所述限位板右侧端穿过穿孔与限位槽契合。
优选的，所述支撑机构包括固定块、支撑板、魔术贴和限位杆，所述底板外侧端均匀设置有若干个固定块，所述固定块两个为一组，每组所述固定块之间位置设置有支撑板，支撑板围绕连接处转动，所述支撑板前端中心位置设置有魔术贴，每组所述固定块前端之间位置设置有限位杆，限位杆便于限制支撑板位置。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型滑动活动杆，使得整个装置被抬高，抬高至合适高度后，使用者松开操作板，扭簧带动竖直杆复位，使得限位板复位穿过穿孔，然后卡接在限位槽内部位置，从而固定活动杆，使得整个装置固定，方便使用，同时通过刻度尺记录拉伸数值，在相同使用者二次使用时，直接拉伸至相同数据刻度，即可快速进行精确调节，节约使用者时间；
2、本实用新型使用完成后复位活动杆，然后复位支撑板，在通过魔术贴环绕支撑板，然后粘接在自身外侧位置，从而使得支撑板被固定，防止支撑板妨碍携带。
附图说明

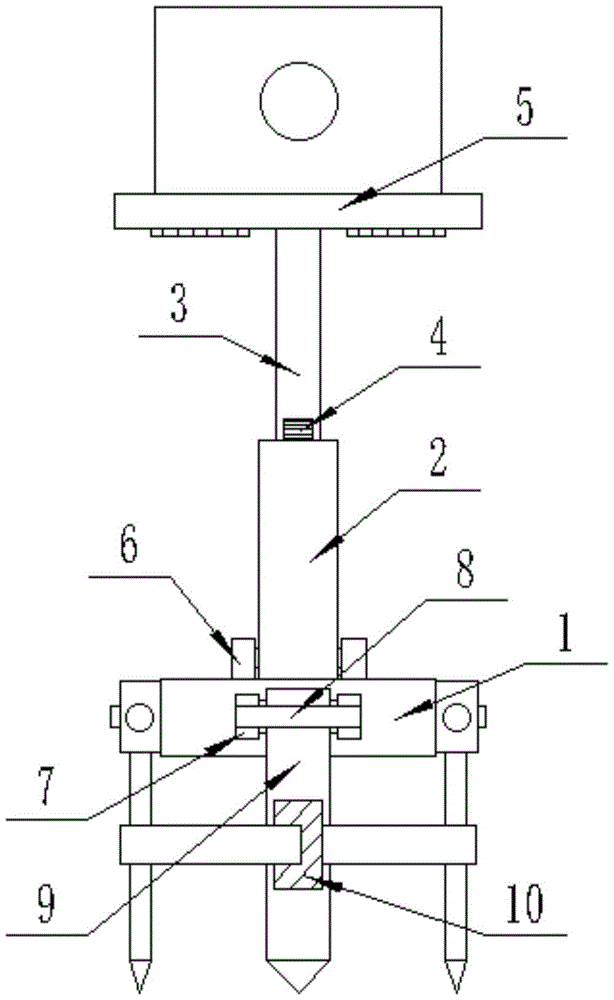

图1为本实用新型一种建筑工程用可高精度调节的水平仪整体结构示意图；
图2为本实用新型一种建筑工程用可高精度调节的水平仪中转轴结构示意图；
图3为本实用新型一种建筑工程用可高精度调节的水平仪中空心杆结构示意图。
图中：1、底板；2、空心杆；3、活动杆；4、刻度尺；5、水平板；6、空心块；7、固定块；8、限位杆；9、支撑板；10、魔术贴；11、操作板；12、转轴；13、竖直杆；14、扭簧；15、限位板；16、限位槽；17、穿孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种建筑工程用可高精度调节的水平仪，包括底板1，底板1外侧有支撑机构，底板1上端中心位置垂直焊接固定有空心杆2，空心杆2左侧上端开设有穿孔17，空心杆2内部活动穿插有活动杆3，活动杆3沿着空心杆2上下滑动，活动杆3左侧端均匀开设有若干个限位槽16，活动杆3上端水平焊接固定有水平板5，水平板5上端便于安置水平仪，水平板5下端位置粘接固定有软垫，活动杆3前端镶嵌固定有刻度尺4，刻度尺4便于确定活动杆3移动的精确距离数据，底板1上端焊接固定有空心块6，空心块6之间位置水平活动穿插有转轴12，转轴12围绕自身中心轴转动，空心块6内部位置在转轴12外侧固定连接有扭簧14，扭簧14外侧端固定连接在空心块6内壁上，转轴12中心位置垂直向上焊接固定有竖直杆13，竖直杆13下端左侧水平焊接固定有操作板11，竖直杆13上端水平焊接固定有限位板15，限位板15右侧端穿过穿孔17与限位槽16契合。
支撑机构包括固定块7、支撑板9、魔术贴10和限位杆8，底板1外侧端均匀焊接固定有若干个固定块7，固定块7两个为一组，每组固定块7之间位置通过销轴活动安装有支撑板9，支撑板9围绕连接处转动，支撑板9前端中心位置粘接固定有魔术贴10，每组固定块7前端之间位置焊接固定有限位杆8，限位杆8便于限制支撑板9位置。
工作原理：使用时，解开魔术贴10，然后转动支撑板9至限位杆8限制位置，然后将装置安置在目的地点，利用支撑板9对整个装置进行支撑，然后根据需要调节装置高度，调节时，使用者脚踩操作板11，使得竖直杆13带动转轴12转动，扭簧14被扭紧，同时竖直杆13带动限位板15向外侧移动，使得限位板15远离限位槽16与穿孔17位置，然后向上滑动活动杆3，使得整个装置被抬高，抬高至合适高度后，使用者松开操作板11，扭簧14带动竖直杆13复位，使得限位板15复位穿过穿孔17，然后卡接在限位槽16内部位置，从而固定活动杆3，使得整个装置固定，方便使用，同时通过刻度尺4记录拉伸数值，在相同使用者二次使用时，直接拉伸至相同数据刻度，即可快速进行精确调节，节约使用者时间，使用完成后复位活动杆3，然后复位支撑板9，在通过魔术贴10环绕支撑板9，然后粘接在自身外侧位置，从而使得支撑板9被固定，防止支撑板9妨碍携带。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
