技术领域
本实用新型涉及建筑装置技术领域，具体为一种土木工程用分类筛沙机。
背景技术
筛沙机又名旱地筛沙船，砂石分离机，是适用于河道，水库，煤场的沙石分离设备。由船体，架子，减速机，传送带，转筛，发动机或电机，组成。本机型结构简单，经济适用，易操作。分为滚筒式筛沙机、水洗滚筒式筛沙机、振动筛式筛沙机等，筛沙机是仿照人工利用斜面筛网筛砂的工作原理，采用平置滚筛筒，并保证料流在筛筒中的多圈内螺旋叶片间可连续滚筛五圈以上，从而使砂料反复翻滚、滑动而充分离散、分离;不同于斜置滚筛引起的大小料相互推挤、埋压，筛分过程匆忙;也不同于斜置振动筛的大小料振跳、混料。
但是目前使用的筛沙机其体积较大，并且筛选好的沙子大多都是直接排出到地面上储存，在使用时还需要重新装车，不适合较小的建筑工地，目前的小型建筑工地在筛沙时往往还使用人工的筛网工作效率较低。
实用新型内容
本实用新型的目的在于提供一种土木工程用分类筛沙机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种土木工程用分类筛沙机，包括底板，所述底板上端两侧均固定设置有立柱，所述立柱上端固定设置有连接板，所述连接板下端一侧固定设置有限位块，所述限位块上端设置有筛板，所述连接板上端靠近限位块的一侧固定设置有固定块，所述固定块内部通过螺纹活动设置有限位螺丝，所述连接板上端固定设置有振动电机，所述立柱之间在筛板下端固定设置有出料头，所述出料头下端两侧均固定设置有固定机构。
优选的，所述固定机构包括橡胶垫片、固定框架、螺杆、挤压块，所述出料头下端两侧固定设置有橡胶垫片，所述出料头表面在橡胶垫片上端固定设置有固定框架，所述固定框架内侧中部通过螺纹活动设置有螺杆，所述螺杆靠近橡胶垫片的一端固定设置有挤压块，通过挤压块挤压可以方便挂设收集带，从而可以方便收集筛选好的沙子。
优选的，所述螺杆远离挤压块的一端固定设置有把手，通过把手可以方便拧动螺杆。
优选的，所述振动电机外侧表面固定设置有保护壳体，所述保护壳体可以保护振动电机。
优选的，所述底板上端表面四角处均开设有安装孔，通过安装孔可以方便将装置固定安装在目标区域。
优选的，所述连接板远离振动电机的一侧固定设置有引导块，通过引导块可以方便将筛选后的较大沙子导出。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型筛选后的沙子通过出料头流出，这时可以在出料头下端停放小推车，然后将筛选好的沙子收集起来，也可以将收集带的袋口两侧，分别通过把手拧动螺杆然后通过螺杆推动挤压块，将收集带的袋口两侧通过挤压块挤压橡胶垫片固定起来，然后袋子的底部放置在底板上支撑，随即可以将筛选好的沙子通过收集带收集起来。
2、本实用新型通过筛板进行筛选，筛选时可以通过振动电机带动装置震动，从而提高筛板的筛选速度与筛选效果，当装置使用一段时间后可以通过螺纹拧下限位螺丝然后将筛板取下，便于更换筛板，防止筛板长时间使用后损坏导致装置的筛选质量下降。
附图说明

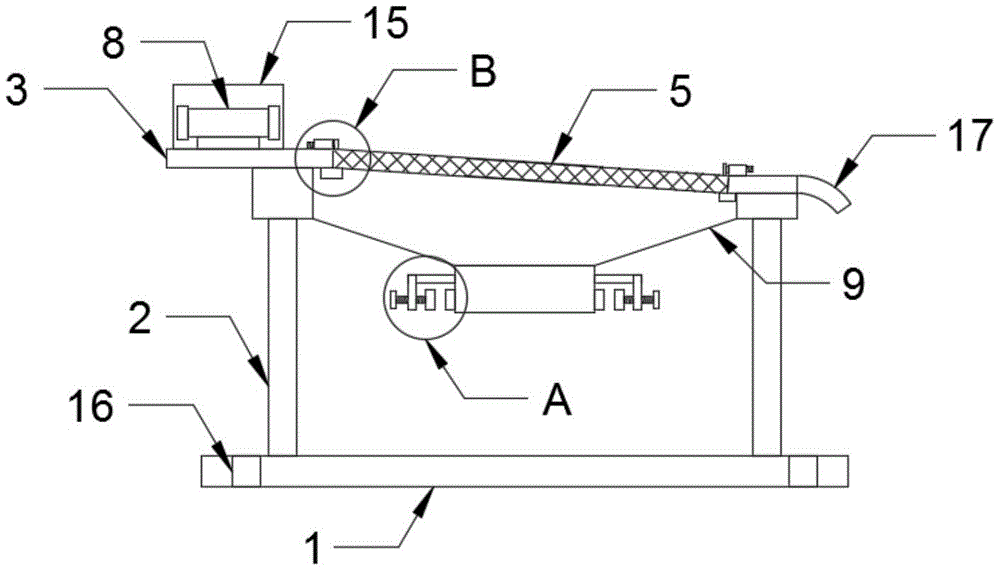

图1为本实用新型一种土木工程用分类筛沙机整体结构示意图；
图2为本实用新型一种土木工程用分类筛沙机图1中A处的放大视图；
图3为本实用新型一种土木工程用分类筛沙机图1中B处的放大视图。
图中：1、底板；2、立柱；3、连接板；4、限位块；5、筛板；6、固定块；7、限位螺丝；8、振动电机；9、出料头；10、橡胶垫片；11、固定框架；12、螺杆；13、挤压块；14、把手；15、保护壳体；16、安装孔；17、引导块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种土木工程用分类筛沙机，包括底板1，所述底板1上端两侧均固定设置有立柱2，所述立柱2上端固定设置有连接板3，所述连接板3下端一侧固定设置有限位块4，所述限位块4上端设置有筛板5，所述连接板3上端靠近限位块4的一侧固定设置有固定块6，所述固定块6内部通过螺纹活动设置有限位螺丝7，所述连接板3上端固定设置有振动电机8，所述立柱2之间在筛板5下端固定设置有出料头9，所述出料头9下端两侧均固定设置有固定机构。
所述固定机构包括橡胶垫片10、固定框架11、螺杆12、挤压块13，所述出料头9下端两侧固定设置有橡胶垫片10，所述出料头9表面在橡胶垫片10上端固定设置有固定框架11，所述固定框架11内侧中部通过螺纹活动设置有螺杆12，所述螺杆12靠近橡胶垫片10的一端固定设置有挤压块13，通过挤压块13挤压可以方便挂设收集带，从而可以方便收集筛选好的沙子，所述螺杆12远离挤压块13的一端固定设置有把手14，通过把手14可以方便拧动螺杆12，所述振动电机8外侧表面固定设置有保护壳体15，所述保护壳体15可以保护振动电机8，所述底板1上端表面四角处均开设有安装孔16，通过安装孔16可以方便将装置固定安装在目标区域，所述连接板3远离振动电机8的一侧固定设置有引导块17，通过引导块17可以方便将筛选后的较大沙子导出。
工作原理：使用装置时可以通过安装孔16和底板1将装置固定安装在目标区域，然后可以将需要筛选的沙子通过筛板5进行筛选，筛选时可以通过振动电机8带动装置震动，从而提高筛板5的筛选速度与筛选效果，筛选后的沙子通过出料头9流出，这时可以在出料头9下端停放小推车，然后将筛选好的沙子收集起来，也可以将收集带的袋口两侧，分别通过把手14拧动螺杆12然后通过螺杆12推动挤压块13，将收集带的袋口两侧通过挤压块13挤压橡胶垫片10固定起来，然后袋子的底部放置在底板1上支撑，随即可以将筛选好的沙子通过收集带收集起来，当装置使用一段时间后可以通过螺纹拧下限位螺丝7然后将筛板5取下，便于更换筛板5，防止筛板5长时间使用后损坏导致装置的筛选质量下降，这就是本实用新型一种土木工程用分类筛沙机的工作原理。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
