一种鸡鸭养殖粪便处理烘干设备

技术领域

本实用新型涉及烘干设备技术领域，具体为一种鸡鸭养殖粪便处理烘干设备。

背景技术

养殖是指培育和繁殖动植物。养殖包括家畜养殖、家禽养殖、水产养殖和特种养殖等种类，随着人们生活水平的不断提高，对牛羊肉，鸡鸭肉的需求量也不断增加，加之农村生活条件的提高以及农业生产机械化的发展，牛羊也逐渐退出了家庭养殖。现在的鸡鸭养殖主要是一些规模化、专门化的养殖场，但受多方面的影响，短时间内鸡鸭生产数量暂时还能国内市场需求。

目前鸡鸭养殖时，会将鸡鸭粪便收集起来干燥后作为肥料使用，但是目前使用的粪便干燥装置，在干燥时粪便会粘贴在装置的内侧侧壁上端，不便于清理。

实用新型内容

本实用新型的目的在于提供一种鸡鸭养殖粪便处理烘干设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种鸡鸭养殖粪便处理烘干设备，包括壳体，所述壳体内侧中部通过轴承活动设置有传输杆，所述壳体一侧通过安装座固定设置有电动机，所述电动机的输出轴端通过连轴器与传输杆之间固定连接，所述壳体内侧侧壁内部固定设置有加热管，所述壳体远离电动机的一侧固定设置有出料管，所述出料管下端固定设置有冷却机构，所述壳体上端靠近电动机的一侧固定设置有进料口。

优选的，所述冷却机构包括储存仓、鼓风机、通气管、进风槽、出风槽，所述储存仓固定设置在出料管下端，所述壳体下端中部通过安装座固定设置有鼓风机，所述鼓风机靠近储存仓一侧固定设置有通气管，所述储存仓内部靠近鼓风机的一侧上端固定设置有进风槽，所述鼓风机的出气端通过通气管与进风槽固定连接，所述储存仓内部远离进风槽的一侧上端固定设置有出风槽，通过冷却机构可以快速将粪便冷却以便收集运输提高加工效率。

优选的，所述储存仓内部下端活动设置有抽板，通过抽板可以控制储存仓的出料。

优选的，所述储存仓下端固定设置有出料头，所述出料头两侧均固定设置有挂钩，通过出料头可以方便将烘干好的粪便导出，通过挂钩方便挂设收集带。

优选的，所述储存仓靠近出风槽的一侧上端固定设置有导风管，所述导风管内部设置有若干活性炭块，通过导风管可以将冷却用空气导走，然后通过活性炭块可以消除异味，从而防止臭味发散。

优选的，所述壳体表面两侧均固定设置有立柱，所述立柱下端固定设置有底板，通过底板和立柱可以为装置提供稳定的支撑力。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过进料口向壳体内部注入需要干燥的粪便，随后打开电动机，通过电动机带动传输杆转动从而对粪便进行传输，并且由于粪便被通过传输杆进行传输，传输杆传输时会不断刮擦壳体的内侧侧壁从而防止壳体内侧侧壁粘连粪便。

2、本实用新型通过鼓风机和通气管向储存仓内部冷却空气，然后对储存仓内部干燥好的粪便快速冷却，同时进行进一步的风干，以便可以快速收集运输粪便提高加工效率，冷却气流会通过导风管排出，然后通过活性炭块可以消除异味，从而防止臭味发撒。

附图说明

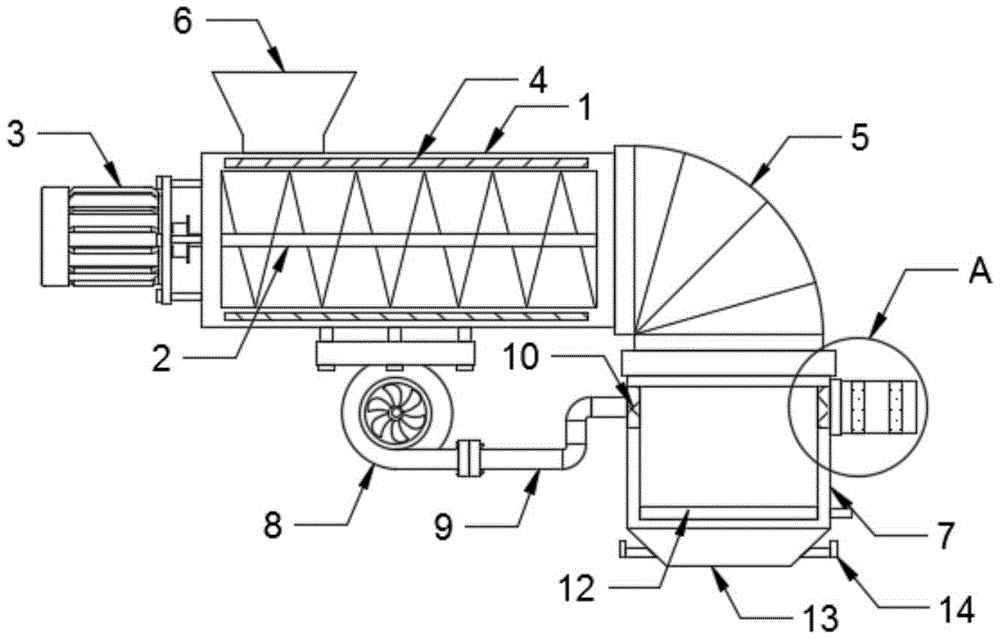

图1为本实用新型一种鸡鸭养殖粪便处理烘干设备整体结构示意图；

图2为本实用新型一种鸡鸭养殖粪便处理烘干设备主视图；

图3为本实用新型一种鸡鸭养殖粪便处理烘干设备图1中A处的放大视图。

图中：1、壳体；2、传输杆；3、电动机；4、加热管；5、出料管；6、进料口；7、储存仓；8、鼓风机；9、通气管；10、进风槽；11、出风槽；12、抽板；13、出料头；14、挂钩；15、导风管；16、活性炭块；17、立柱；18、底板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种鸡鸭养殖粪便处理烘干设备，包括壳体1，所述壳体1内侧中部通过轴承活动设置有传输杆2，所述壳体1一侧通过安装座固定设置有电动机3，所述电动机3的输出轴端通过连轴器与传输杆2之间固定连接，所述壳体1内侧侧壁内部固定设置有加热管4，所述壳体1远离电动机3的一侧固定设置有出料管5，所述出料管5下端固定设置有冷却机构，所述壳体1上端靠近电动机3的一侧固定设置有进料口6。

所述冷却机构包括储存仓7、鼓风机8、通气管9、进风槽10、出风槽11，所述储存仓7固定设置在出料管5下端，所述壳体1下端中部通过安装座固定设置有鼓风机8，所述鼓风机8靠近储存仓7一侧固定设置有通气管9，所述储存仓7内部靠近鼓风机8的一侧上端固定设置有进风槽10，所述鼓风机8的出气端通过通气管9与进风槽10固定连接，所述储存仓7内部远离进风槽10的一侧上端固定设置有出风槽11，通过冷却机构可以快速将粪便冷却以便收集运输提高加工效率，所述储存仓7内部下端活动设置有抽板12，通过抽板12可以控制储存仓7的出料，所述储存仓7下端固定设置有出料头13，所述出料头13两侧均固定设置有挂钩14，通过出料头13可以方便将烘干好的粪便导出，通过挂钩14方便挂设收集带，所述储存仓7靠近出风槽11的一侧上端固定设置有导风管15，所述导风管15内部设置有若干活性炭块16，通过导风管15可以将冷却用空气导走，然后通过活性炭块16可以消除异味，从而防止臭味发散，所述壳体1表面两侧均固定设置有立柱17，所述立柱17下端固定设置有底板18，通过底板18和立柱17可以为装置提供稳定的支撑力。

工作原理：使用装置前可以将装置固定安装在目标区域，然后通过加热管4为壳体1内部预热，使用装置时可以通过进料口6向壳体1内部注入需要干燥的粪便，随后打开电动机3，通过电动机3带动传输杆2转动从而对粪便进行传输，并且由于粪便被通过传输杆2进行传输，传输杆2传输时会不断刮擦壳体1的内侧侧壁从而防止壳体1内侧侧壁粘连粪便，最后干燥好的粪便可以通过出料管5进入到储存仓7中，随即可以通过鼓风机8和通气管9向储存仓7内部冷却空气，然后对储存仓7内部干燥好的粪便快速冷却，同时进行进一步的风干，以便可以快速收集运输粪便提高加工效率，冷却气流会通过导风管15排出，然后通过活性炭块16可以消除异味，从而防止臭味发撒，以后干燥好的粪便可以通过拉开抽板12将粪便从出料头13导出，这就是本实用新型一种鸡鸭养殖粪便处理烘干设备的工作原理。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
