技术领域
本实用新型涉及监控摄像装置技术领域，更具体地说，涉及一种具备定时清灰功能的监控摄像装置。
背景技术
监控摄像机是一种半导体成像器件，具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点，广泛应用于安全防范系统中，监控摄像机主要包括枪机与球机，枪机外观长方体，通常为固定设置，主要运用于需要固定监控的场合；球机全称为球型摄像机，是现代电视监控发展的代表，它集成彩色一体化摄像机、云台、解码器、防护罩等多功能于一体，安装方便、使用简单但功能强大，广泛应用于开阔区域的监控。球机相比于枪机具有更灵活的监控功能，目前在许多环境中已经可以逐步替代枪机。
实际生活中，监控摄像机通常在安装过后，长时间工作工程中，摄像机的镜头或着玻璃罩上难免会吸附很多灰尘或着水渍，这样使摄像机拍摄的画面模糊不清，大大影响了摄像机的正常监控工作，如果不对摄像机进行清洁，那么监控效果大大折扣，并且长时间吸附的灰尘可能会使摄像机发生故障，而现有的摄像机往往未考虑清洁的问题。
实用新型内容
1．要解决的技术问题
针对现有技术中存在的问题，本实用新型的目的在于提供一种具备定时清灰功能的监控摄像装置，它可以实现定时清洁监控摄像机表面吸附的灰尘。
2．技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种具备定时清灰功能的监控摄像装置，包括监控摄像机本体，所述监控摄像机本体下端固定连接有底板，所述底板上安装有透明保护壳，且监控摄像机本体位于透明保护壳内，所述底板上端开凿有一对滑动槽，所述滑动槽内安装有电动推杆，所述电动推杆输出端固定连接有滑块，一对所述滑块之间固定连接有支架，所述支架下端壁固定连接有电机，所述电机输出端固定连接有转轴，所述转轴下端固定连接有清洁顶板，所述清洁顶板下端固定连接有清洁布，所述支架左右外壁两端均固定连接有输液器，所述支架左右内壁安装有喷头，且输液器通过管道贯穿支架与喷头固定连通，所述支架上端固定连接控制箱，可以实现定时清洁监控摄像机表面吸附的灰尘。
进一步的，所述清洁顶板和清洁布之间安装有魔术贴，且清洁顶板和清洁布通过魔术贴粘接，方便清洁布的安装和更换，使用方便快捷。
进一步的，所述喷头上开凿有若干喷孔，若干所述喷孔内均安装有过滤网，过滤网有效过滤流经喷孔的水，减少水中杂质对清洗效果的影响。
进一步的，所述透明保护壳下端安装有卡扣，所述底板上端开凿有卡槽，且卡扣与卡槽卡接，方便透明保护壳的打开关闭和监控摄像机本体的安装。
进一步的，所述输液器内安装有水泵，且水泵出水端与管道连通，输出液体可以有效清洁透明保护壳表面污渍灰尘。
进一步的，所述滑块表面连接有打磨层，所述打磨层表面涂覆有润滑油层，润滑油可以减少滑块在滑动槽内滑动时的摩擦，减少机械损伤，增加使用寿命。
3．有益效果
相比于现有技术，本实用新型的优点在于：
（1）本方案可以实现定时清洁监控摄像机表面吸附的灰尘。
（2）清洁顶板和清洁布之间安装有魔术贴，且清洁顶板和清洁布通过魔术贴粘接，方便清洁布的安装和更换，使用方便快捷。
（3）喷头上开凿有若干喷孔，若干喷孔内均安装有过滤网，过滤网有效过滤流经喷孔的水，减少水中杂质对清洗效果的影响。
（4）透明保护壳下端安装有卡扣，底板上端开凿有卡槽，且卡扣与卡槽卡接，方便透明保护壳的打开关闭和监控摄像机本体的安装。
（5）输液器内安装有水泵，且水泵出水端与管道连通，输出液体可以有效清洁透明保护壳表面污渍灰尘。
（6）滑块表面连接有打磨层，打磨层表面涂覆有润滑油层，润滑油可以减少滑块在滑动槽内滑动时的摩擦，减少机械损伤，增加使用寿命。
附图说明

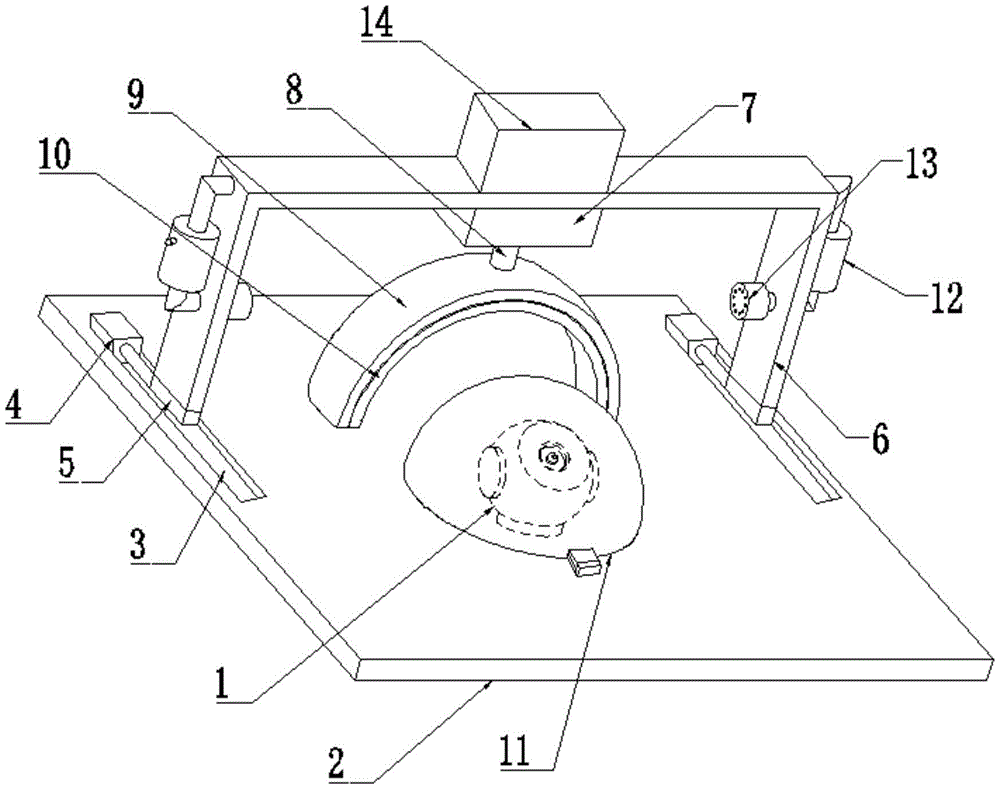

图1为本实用新型的待机状态结构示意图；
图2为本实用新型的工作状态结构示意图；
图3为本实用新型的支架结构示意图。
图中标号说明：
1监控摄像机本体、2底板、3滑动槽、4电动推杆、5滑块、6支架、7电机、8转轴、9清洁顶板、10清洁布、11透明保护壳、12输液器、13喷头、14控制箱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例1：
请参阅图1-3，一种具备定时清灰功能的监控摄像装置，一种具备定时清灰功能的监控摄像装置，包括监控摄像机本体1，监控摄像机本体1下端固定连接有底板2，底板2对整个结构起支撑作用，底板2上安装有透明保护壳11，且监控摄像机本体1位于透明保护壳11内，透明保护壳11采用透明玻璃材质，且透明保护壳11为半球形状，对监控摄像机本体1的摄像功能影响较小，有效减少灰尘进入其内部，对监控摄像机本体1有防护作用，底板2上端开凿有一对滑动槽3，滑动槽3内安装有电动推杆4，电动推杆4输出端固定连接有滑块5，滑块5表面连接有打磨层，打磨层表面涂覆有润滑油层，润滑油可以减少滑块5在滑动槽3内滑动时的摩擦，减少机械损伤，增加使用寿命，一对滑块5之间固定连接有支架6，支架6为倒U形状，支架6下端壁固定连接有电机7，电机7的型号本领域技术人员可以根据现场实际情况见选择，在此不再限定，本实施例中选择为5IK40GN-C，电机7输出端固定连接有转轴8，转轴8下端固定连接有清洁顶板9，清洁顶板9下端固定连接有清洁布10，清洁顶板9和清洁布10为倒立半圆形状，且半圆与透明外壳11的半球形状相匹配，清洁布10采用超细合成纤维制成，具有良好的清洁吸附污渍效果，支架6左右外壁两端均固定连接有输液器12，支架6左右内壁安装有喷头13，喷头13采用不锈钢材质制成，耐腐蚀，喷头13上开凿有若干喷孔，若干喷孔内均安装有过滤网，过滤网有效过滤流经喷孔的水，减少水中杂质对清洗效果的影响，喷头13喷射液体到透明保护壳11表面，且输液器12通过管道贯穿支架6与喷头13固定连通，支架6上端固定连接控制箱14，控制箱14通过电路连接控制电动推杆4、电机7和输液器12的开启关闭，且控制箱14内安装有定时器，可以实现定时清洁监控摄像机表面吸附的灰尘。
请参阅图1，清洁顶板9和清洁布10之间安装有魔术贴，且清洁顶板9和清洁布10通过魔术贴粘接，方便清洁布10的安装和更换，使用方便快捷，透明保护壳11下端安装有卡扣，底板2上端开凿有卡槽，且卡扣与卡槽卡接，方便透明保护壳11的打开关闭和监控摄像机本体1的安装，输液器12内安装有水泵，且水泵出水端与管道连通，输出液体可以有效清洁透明保护壳11表面污渍灰尘。
使用时，请参阅图1，工作人员打开透明保护壳11上的卡扣，将监控摄像机本体1安装在透明保护壳11内，此时控制箱14处于待机状态，请参阅图2，控制箱14到达设定时间，开始运转，控制电动推杆4开始伸长到达指定长度，随后控制箱14控制电机7带动转轴8旋转，同时带动清洁顶板9上固定连接的清洁布10对透明保护壳11进行清洁，同时控制箱14控制输液器12通过喷头13向透明保护壳11喷洒带有清洗液的水，增加清洁的效果，完成设定清洁时间后，控制箱14控制输液器12停止喷水，同时电机7停止运转，随后控制箱14控制电动推杆4收缩，带动支架6回到原来位置，有效减少对监控摄像机本体1监控摄像镜头的遮挡，等待下一次清洁，整体过程可以实现定时清洁监控摄像机表面吸附的灰尘。
值得注意的是，监控摄像机本体1、电动推杆4、电机7、输液器12、控制箱14均属于现有技术，其具体结构和电路连接在此不再赘述，本领域技术人员可以选择相同功能的结构进行常规替换。
以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
