技术领域
本实用新型涉及一种灯座，具体为一种LED灯座，属于LED灯技术领域。
背景技术
LED灯，它的基本结构是一块电致发光的半导体材料芯片，用银胶或白胶固化到支架上，然后用银线或金线连接芯片和电路板，然后四周用环氧树脂密封，起到保护内部芯线的作用，最后安装外壳，所以LED灯的抗震性能好,运用领域涉及到手机、台灯、家电等日常家电和机械生产方面，对于LED灯的固定，就需要用到一种LED灯座。
然而，传统LED灯座在故障需要维修使需要切断电源进行更换，更换较为繁琐且存在安全隐患。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种LED灯座，便于LED灯座在无需断电的情况下快速安全更换，在不安装LED灯时，便可将固定LED灯端取下，连接孔的内凹设计能够很好防止触电。
本实用新型通过以下技术方案来实现上述目的，一种LED灯座，包括固定板及其设于所述固定板顶端滑动连接的固定块，所述固定板的一端呈“凹”型，所述固定块的一端呈“凸”型，所述固定块的顶端设有螺纹孔，所述固定板的一端连接有滑动结构，所述滑动结构包括接触杆和连接孔，所述固定板的一端设有一对所述连接孔，所述固定块的靠近于一对所述连接孔的一端固定连接有一对所述接触杆，一对所述接触杆和所述连接孔滑动连接，一对所述接触杆分别和所述螺纹孔的底端和所述螺纹孔内壁连接，所述固定块的背离所述接触杆的一端连接有限位结构，所述限位结构包括按钮、限位杆、卡槽、弹簧和滑槽，所述固定块的背离所述接触杆的一端设有所述滑槽，所述滑槽的一端滑动连接有所述按钮，所述按钮的靠近于所述螺纹孔的一端为斜面状，所述按钮的斜面端抵触有所述限位杆，所述固定板的靠近于所述滑槽的一端设有所述卡槽，所述限位杆的靠近于所述卡槽的一端为斜面状，所述限位杆和所述卡槽卡接，所述限位杆背离所述卡槽的一端固定连接所述弹簧。
优选的，为了使所述连接孔和所述接触杆之间接触紧密，所述滑动结构还包括弹性片和接触块，一对所述连接孔的内部均固定连接有所述弹性片，一对所述弹性片的背离所述连接孔的一端均连接有所述接触块。
优选的，为了便于对电线的固定，一对所述接触块均为圆筒状，所述接触块的顶端均固定有螺母。
优选的，为了便于所述固定板的固定，所述固定板的底端设有多个固定孔，多个所述固定孔均为贯穿孔。
优选的，为了便于电线的接入，所述固定板的一端连接有固定结构，所述固定结构包括盖板和固定螺母，所述固定板的一端安装有所述盖板，所述盖板的一端滑动连接有所述固定螺母，所述固定螺母的底端和所述固定板的底端螺纹连接。
优选的，为了能够使电线连接到所述固定块上，所述固定板靠近于所述固定结构的一端设有接线孔，所述接线孔为矩形。
优选的，为了防止所述按钮滑出所述固定板，所述限位结构还包括挡块，所述按钮的一端固定连接有所述挡块，所述挡块和所述滑槽滑动连接。
优选的，为了使所述接触杆能够插入所述连接孔，所述接触杆的长度大于所述连接孔的长度，所述连接孔的直径大于所述接触杆的直径。
与现有技术相比，本实用新型的有益效果是：在将固定块的一端滑进固定板的一端时，固定块的底端和限位杆抵触，由于固定块的背离接触杆的一端设有滑槽，固定板的靠近于滑槽的一端设有卡槽，所以限位杆向背离卡槽的方向运动，当卡槽运动到限位杆位置时，由于限位杆背离卡槽的一端固定连接弹簧，所以在弹簧的弹力作用下，限位杆向背离弹簧方向运动，限位杆和卡槽卡接，限制固定块运动，同时接触杆向连接孔方向运动，使接触杆进入连接孔内，使其快速安装接通线路，由于滑槽的一端滑动连接有按钮，按钮的靠近于螺纹孔的一端为斜面状，按动按钮，按钮的斜面端和限位杆抵触，按钮向滑槽方向运动，使限位杆向弹簧方向运动，使限位杆脱离卡槽，从而解除限位杆对固定块的限位，便于LED灯座在无需断电的情况下快速安全更换，在不安装LED灯时，便可将固定LED灯端取下，连接孔的内凹设计能够很好防止触电。
附图说明

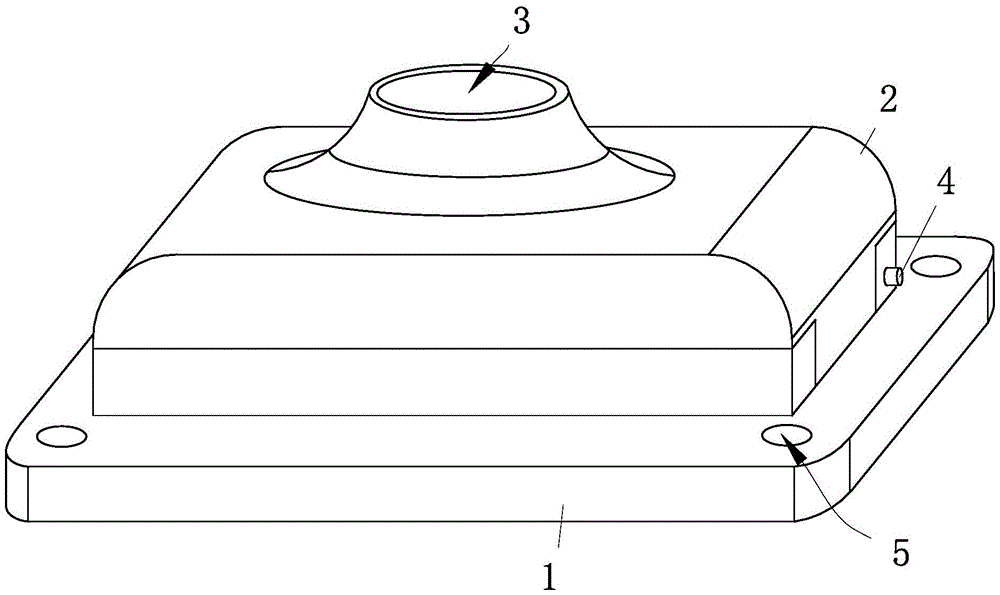

图1为本实用新型的整体结构示意图；
图2为图1所示的滑动结构的结构示意图；
图3为图2所示的A部放大示意图；
图4为图1所示的限位结构的结构示意图；
图5为图4所示的B部放大示意图；
图6为图1所示的固定板与固定块的连接结构示意图。
图中：1、固定板，2、固定块，3、螺纹孔，4、限位结构，41、按钮，42、限位杆，43、卡槽，44、弹簧，45、滑槽，46、挡块，5、固定孔，6、滑动结构，61、接触杆，62、连接孔，63、弹性片，64、接触块，7、接线孔，8、固定结构，81、盖板，82、固定螺母。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-6所示，一种LED灯座，包括固定板1及其设于所述固定板1顶端滑动连接的固定块2，所述固定板1的一端呈“凹”型，所述固定块2的一端呈“凸”型，所述固定块2的顶端设有螺纹孔3，所述固定板1的一端连接有滑动结构6，所述滑动结构6包括接触杆61和连接孔62，所述固定板1的一端设有一对所述连接孔62，所述固定块2的靠近于一对所述连接孔62的一端固定连接有一对所述接触杆61，一对所述接触杆61和所述连接孔62滑动连接，一对所述接触杆61分别和所述螺纹孔3的底端和所述螺纹孔3内壁连接，所述固定块2的背离所述接触杆61的一端连接有限位结构4，所述限位结构4包括按钮41、限位杆42、卡槽43、弹簧44和滑槽45，所述固定块2的背离所述接触杆61的一端设有所述滑槽45，所述滑槽45的一端滑动连接有所述按钮41，所述按钮41的靠近于所述螺纹孔3的一端为斜面状，所述按钮41的斜面端抵触有所述限位杆42，所述固定板1的靠近于所述滑槽45的一端设有所述卡槽43，所述限位杆42的靠近于所述卡槽43的一端为斜面状，所述限位杆42和所述卡槽43卡接，所述限位杆42背离所述卡槽43的一端固定连接所述弹簧44。
作为本实用新型的一种技术优化方案，所述滑动结构6还包括弹性片63和接触块64，一对所述连接孔62的内部均固定连接有所述弹性片63，一对所述弹性片63的背离所述连接孔62的一端均连接有所述接触块64。
作为本实用新型的一种技术优化方案，一对所述接触块64均为圆筒状，所述接触块64的顶端均固定有螺母。
作为本实用新型的一种技术优化方案，所述固定板1的底端设有多个固定孔5，多个所述固定孔5均为贯穿孔。
作为本实用新型的一种技术优化方案，所述固定板1的一端连接有固定结构8，所述固定结构8包括盖板81和固定螺母82，所述固定板1的一端安装有所述盖板81，所述盖板81的一端滑动连接有所述固定螺母82，所述固定螺母82的底端和所述固定板1的底端螺纹连接。
作为本实用新型的一种技术优化方案，所述固定板1靠近于所述固定结构8的一端设有接线孔7，所述接线孔7为矩形。
作为本实用新型的一种技术优化方案，所述限位结构4还包括挡块46，所述按钮41的一端固定连接有所述挡块46，所述挡块46和所述滑槽45滑动连接。
作为本实用新型的一种技术优化方案，所述接触杆61的长度大于所述连接孔62的长度，所述连接孔62的直径大于所述接触杆61的直径。
本实用新型在使用时，将固定板1通过固定孔5固定，在将固定块2的一端滑进固定板1的一端，固定块2的底端和限位杆42抵触，由于固定块2的背离的一端设有滑槽45，固定板1的靠近于滑槽45的一端设有卡槽43，所以限位杆42向背离卡槽43的方向运动，当卡槽43运动到限位杆42位置时，由于限位杆42背离卡槽43的一端固定连接弹簧44，所以在弹簧44的弹力作用下，限位杆42向背离弹簧44方向运动，限位杆42和卡槽43卡接，限制固定块2运动，同时接触杆61向连接孔62方向运动，使接触杆61进入连接孔62内，由于一对连接孔62的内部均固定连接有弹性片63，一对弹性片63的背离连接孔62的一端均连接有接触块64，使其快速安装接通线路，由于滑槽45的一端滑动连接有按钮41，按钮41的靠近于螺纹孔3的一端为斜面状，按动按钮41，按钮41的斜面端和限位杆42抵触，按钮41向滑槽45方向运动，使限位杆42向弹簧44方向运动，使限位杆42脱离卡槽43，从而解除限位杆42对固定块2的限位，便于在固定块2端螺纹孔3快速安全更换，按钮41的一端固定连接有挡块46，挡块46和滑槽45滑动连接，防止按钮41弹出固定板1，固定板1的一端安装有盖板81，盖板81的一端滑动连接有固定螺母82，固定螺母82的底端和固定板1的底端螺纹连接，便于LED灯座在无需断电的情况下快速安全更换，在不安装LED灯时，便可将固定LED灯端取下，连接孔62的内凹设计能够很好防止触电。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
