技术领域
本实用新型属于医疗器械相关技术领域，具体涉及一种用于内科手术刀的消毒清洗装置。
背景技术
消毒清洗装置即超声波清洗机，超声波在液体中传播，使液体与清洗槽在超声波频率下一起振动，液体与清洗槽振动时有自己固有频率，这种振动频率是声波频率，所以人们就听到嗡嗡声，随着行业的不断发展，越来越多的行业和企业运用到了超声波清洗机。
现有的技术存在以下问题：现有的消毒清洗装置在使用时由于清洗完成后需要先将顶盖掀开随后将盛满手术刀的网筐从清洗机中端出清洗步骤众多，且顶盖体积大无处可放，导致清洗出现问题。
实用新型内容
本实用新型的目的在于提供一种用于内科手术刀的消毒清洗装置，以解决上述背景技术中提出的清洗步骤众多且顶盖体积大无处可放导致清洗出现麻烦的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于内科手术刀的消毒清洗装置，包括机体和万向轮，所述万向轮的上端端面通过螺栓连接有机体，所述机体的前端端面偏左位置处连接有控制面板，所述控制面板的前端端面偏上位置处连接有显示屏，所述显示屏的下方在控制面板的前端端面位置处连接有旋转钮，所述机体的上端端面卡接有盛放装置，所述盛放装置包括网筐、拉手、顶盖和橡胶垫，所述拉手的下端端面通过焊接固定连接有顶盖，所述顶盖的下端端面胶连有橡胶垫，所述橡胶垫的下端端面连接有网筐。
优选的，所述网筐包括左连接杆、上连接杆、连接柱和下连接杆，所述上连接杆的下端端面偏左位置处通过焊接固定连接有左连接杆，所述左连接杆的下端端面通过焊接固定连接有下连接杆，所述左连接杆、上连接杆和下连接杆的后端端面均连接有连接柱。
优选的，所述机体包括内壁、连接圈、出水口、超声波换能器和外壁，所述外壁的上端端面连接有连接圈，所述外壁的内表面的下端端面连接有超声波换能器，所述超声波换能器的左方连接有出水口，所述出水口和超声波换能器的上端端面连接有内壁。
优选的，所述万向轮共设置有四个，四个所述万向轮的大小和构造均相同，所述旋转钮共设置有两个，两个所述旋转钮分别设置时间和震动频率。
优选的，所述网筐的内部放有手术刀。
优选的，所述连接柱的右端未设置有连接杆，所述左连接杆、上连接杆和下连接杆的上端端面通过焊接固定连接在顶盖的下端端面，所述网筐的右端没有阻挡。
优选的，所述超声波换能器共设置有三个，三个所述超声波换能器的大小和构造均相同，所述出水口与外壁外部的水管连接。
与现有技术相比，本实用新型提供了一种用于内科手术刀的消毒清洗装置，具备以下有益效果：
1.本实用新型有网筐、拉手、顶盖和橡胶垫组成的盛放装置，采用直接固定在顶盖上的网筐来盛放手术刀能很好的减少清洗的步骤，同时使顶盖不需放置在别处能很好的减少与外部细菌接触，降低手术刀接触细菌的风险。
2.本实用新型有内壁、连接圈、出水口、超声波换能器和外壁组成的机体，采用超声波换能器来使内壁中的水震动能很好的去除手术刀上的污渍，使手术刀在消毒的同时得到彻底的清洗。
附图说明
附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

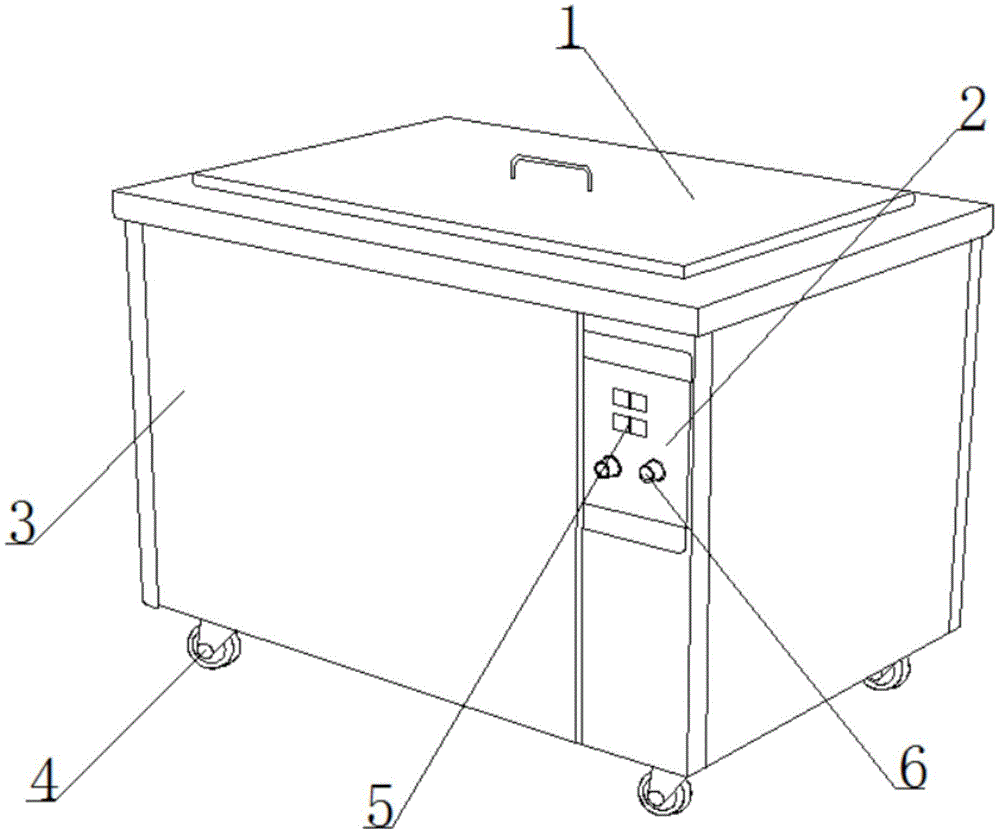

图1为本实用新型提出的一种用于内科手术刀的消毒清洗装置结构示意图；
图2为本实用新型提出的盛放装置的结构示意图；
图3为本实用新型提出的网筐的结构示意图；
图4为本实用新型提出的机体的结构示意图；
图中：1、盛放装置；2、控制面板；3、机体；4、万向轮；5、显示屏；6、旋转钮；11、网筐；12、拉手；13、顶盖；14、橡胶垫；31、内壁；32、连接圈；33、出水口；34、超声波换能器；35、外壁；111、左连接杆；112、上连接杆；113、连接柱；114、下连接杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：
一种用于内科手术刀的消毒清洗装置，包括机体3和万向轮4，万向轮4的上端端面通过螺栓连接有机体3，机体3的前端端面偏左位置处连接有控制面板2，控制面板2的前端端面偏上位置处连接有显示屏5，显示屏5的下方在控制面板2的前端端面位置处连接有旋转钮6，机体3的上端端面卡接有盛放装置1，盛放装置1包括网筐11、拉手12、顶盖13和橡胶垫14，拉手12的下端端面通过焊接固定连接有顶盖13，顶盖13的下端端面胶连有橡胶垫14，橡胶垫14的下端端面连接有网筐11。
一种用于内科手术刀的消毒清洗装置，网筐11包括左连接杆111、上连接杆112、连接柱113和下连接杆114，上连接杆112的下端端面偏左位置处通过焊接固定连接有左连接杆111，左连接杆111的下端端面通过焊接固定连接有下连接杆114，左连接杆111、上连接杆112和下连接杆114的后端端面均连接有连接柱113，网筐11能很好的使内壁31中的消毒水进入，从而受到震动的消毒水的清洗。
一种用于内科手术刀的消毒清洗装置，机体3包括内壁31、连接圈32、出水口33、超声波换能器34和外壁35，外壁35的上端端面连接有连接圈32，外壁35的内表面的下端端面连接有超声波换能器34，超声波换能器34的左方连接有出水口33，出水口33和超声波换能器34的上端端面连接有内壁31，超声波换能器34能够很好的发射出超声波，从而清洁手术刀上的污渍，万向轮4共设置有四个，四个万向轮4的大小和构造均相同，旋转钮6共设置有两个，两个旋转钮6分别设置时间和震动频率，四个万向轮4能有效支撑机体3的重量的同时增加机体3的移动便捷性，网筐11的内部放有手术刀，手术刀放置在网筐11中能很好的接触到消毒水，从而对手术刀进行消毒，连接柱113的右端未设置有连接杆，左连接杆111、上连接杆112和下连接杆114的上端端面通过焊接固定连接在顶盖13的下端端面，网筐11的右端没有阻挡，焊接能很好的增加稳定性，减少设备运转的故障数，超声波换能器34共设置有三个，三个超声波换能器34的大小和构造均相同，出水口33与外壁35外部的水管连接，三个超声波换能器34能很好的控制内壁31中消毒水的震动频率，从而适应不同的清洗要求。
本实用新型的工作原理及使用流程：本实用新型安装好过后，在需要使用时首先将出水口33堵住，随后向内壁31中倒入消毒水，由于网筐11没有右连接杆，所以网筐11的右端没有阻挡，将内科手术刀从网筐11的右端放在连接柱113上，随后将手放在拉手12上，将拉手12向上提，则拉手12带动顶盖13移动，顶盖13带动橡胶垫14和网筐11向上移动，将网筐11对准内壁31，将网筐11放入内壁31中，则网筐11与内部的手术刀接触到内壁31中的消毒水，当橡胶垫14接触到连接圈32时，继续将拉手12向下按，则橡胶垫14卡入连接圈32中，接入超声波换能器34的电源，旋转两个旋转钮6设定时间和震动频率，设定好的时间和震动频率在显示屏5上看出，则超声波换能器34向上发出超声波，使内壁31中的水跟随超声波震动，震动的消毒水将手术刀的污渍给震散即可对手术刀进行清洗。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
