技术领域
本实用新型涉及计算机底座技术领域，更具体地说，涉及一种壁挂式计算机底座。
背景技术
计算机显示器通常也被称为电脑屏幕，它是除了CPU、主板、内存和电源之外最重要的电脑部件，它将电子文件信息通过特定的传输设备显示到屏幕上从而呈现在使用者眼前的一种显示工具，目前分LED显示屏和液晶显示屏两大类，显示器底座是一种支撑显示器的支架，对显示器起到支撑和位置调节作用。
但是现有的显示器底座一般只能作为一种固定支撑，功能单一，在不同身高和年龄段的人使用时，不同的观看角度和位置需求不能被满足，故而提出一种壁挂式计算机底座。
实用新型内容
1．要解决的技术问题
针对现有技术中存在的问题，本实用新型的目的在于提供一种壁挂式计算机底座，它可以实现计算机显示器在一定范围内的角度的调整。
2．技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种壁挂式计算机底座，包括固定板，所述固定板外端固定连接有第一连接板，所述第一连接板上开凿有圆形槽，所述圆形槽内固定连接有阻尼转轴，所述阻尼转轴上端固定连接有连接杆，所述连接杆远离阻尼转轴的一端固定连接有连接块，所述连接块上端固定连接第二连接板，所述第二连接板左右两端均固定连接有固定盖，一对所述固定盖之间固定连接有转轴，所述转轴外端转动连接有转动套，所述转动套上固定连接有显示器固定板，所述转动套上开凿有均匀分布的若干个限位槽，其中一个所述固定盖上开凿有拨动孔，所述拨动孔内设有拨动杆，所述拨动杆下端固定连接有限位块，所述限位块下端开凿有矩形槽，所述矩形槽上端壁固定连接有弹簧，所述弹簧下端固定连接有金属球，所述金属球内开凿有空腔，所述空腔内放置有响铃，可以实现计算机显示器在一定范围内的角度的调整。
进一步的，所述阻尼转轴在水平方向转动，且阻尼转轴的转动范围为0-180°，可以实现计算机显示器在水平方向上一定范围内的位置调整。
进一步的，所述拨动杆一端固定连接有滑动块，所述拨动孔一端壁上开凿有与滑动块相匹配的滑动槽，可以对与滑动块相连接的拨动杆进行拨动范围的固定。
进一步的，所述连接块内安装有伸缩杆，所述伸缩杆包括内杆和外筒，且内杆插设于外筒中，所述外筒侧壁上螺纹连接有锁紧螺钉，且锁紧螺钉贯穿外筒与内杆相抵，可以实现计算机显示器在竖直方向上一定范围的调节。
进一步的，所述显示器固定板上开凿有T型卡槽，可以给使用者安装拆卸显示器提供便利。
进一步的，所述限位槽个数为15-20个，所述限位槽与限位块宽度一致，可以提高锲合度，减少调节后偏移的发生。
3．有益效果
相比于现有技术，本实用新型的优点在于：
（1）本方案可以实现计算机显示器在一定范围内的角度的调整。
（2）阻尼转轴在水平方向转动，且阻尼转轴的转动范围为0-180°，可以实现计算机显示器在水平方向上一定范围内的位置调整。
（3）拨动杆一端固定连接有滑动块，拨动孔一端壁上开凿有与滑动块相匹配的滑动槽，可以对与滑动块相连接的拨动杆进行拨动范围的固定。
（4）连接块内安装有伸缩杆，伸缩杆包括内杆和外筒，且内杆插设于外筒中，外筒侧壁上螺纹连接有锁紧螺钉，且锁紧螺钉贯穿外筒与内杆相抵，可以实现计算机显示器在竖直方向上一定范围的调节。
（5）显示器固定板上开凿有T型卡槽，可以给使用者安装拆卸显示器提供便利。
（6）限位槽个数为15-20个，限位槽与限位块宽度一致，可以提高锲合度，减少调节后偏移的发生。
附图说明

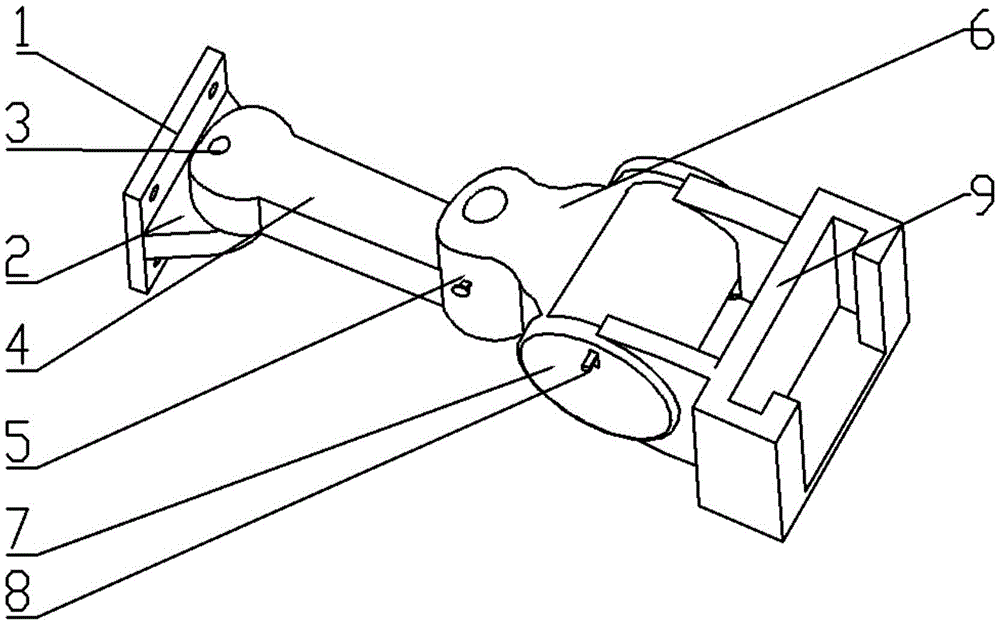

图1为本实用新型的结构示意图；
图2为本实用新型的拨动杆结构示意图；
图3为图2中A处结构示意图；
图4为本实用新型的拨动杆剖面结构示意图。
图中标号说明：
1固定板、2第一连接板、3阻尼转轴、4连接杆、5连接块、6第二连接板、7固定盖、8拨动杆、9显示器固定板、10限位块、11金属球、12响铃、13滑动块、14转动套、15转轴、16弹簧。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例1：
请参阅图1-4，一种壁挂式计算机底座，包括固定板1，固定板1外端固定连接有第一连接板2，第一连接板2下端固定连接有加强筋，用来加强结构保持稳定，第一连接板2上开凿有圆形槽，圆形槽内固定连接有阻尼转轴3，阻尼转轴3上端固定连接有连接杆4，阻尼转轴3能在水平方向转动，且转动范围为0-180°，连接杆4远离阻尼转轴3的一端固定连接有连接块5，连接块5内安装有伸缩杆，伸缩杆可以在竖直方向上调节高度，连接块5上端固定连接第二连接板6，第二连接板6左右两端均固定连接有固定盖7，一对固定盖7之间固定连接有转轴15，转轴15外侧转动连接有转动套14，且转动套14上开凿有均匀分布的15个限位槽，因此每转动经过一个限位槽经过了24°，限位槽与限位块10的宽度一致，可以提高锲合度，减少调节后偏移的发生，转动套14上固定连接有显示器固定板9，其中一个固定盖7上开凿有拨动孔，拨动孔内设有拨动杆8，拨动杆8露出固定盖7的一端均匀刻有防滑纹理，用来增大拨动时的摩擦力，拨动杆8下端固定连接有限位块10，限位块10采用45钢材质，用来限制转动套14的运动，限位块10下端开凿有矩形槽，矩形槽上端固定连接有弹簧16，弹簧16用碳素弹簧钢丝制成，弹性良好且耐用，弹簧16下端固定连接有金属球11，金属球11内开凿有空腔，空腔内放置有响铃12，响铃12采用铜制作，声音清脆用来提醒使用者转动了一定角度且可以进行限位。
请参阅图1-4，阻尼转轴3在水平方向转动，且阻尼转轴3的转动范围为0-180°，可以实现计算机显示器在水平方向上一定范围内的位置调整，拨动杆8一端固定连接有滑动块13，拨动孔一端壁上开凿有与滑动块13相匹配的滑动槽，可以对与滑动块相连接的拨动杆进行拨动范围的固定，连接块5内安装有伸缩杆，伸缩杆包括内杆和外筒，且内杆插设于外筒中，外筒侧壁上螺纹连接有锁紧螺钉，且锁紧螺钉贯穿外筒与内杆相抵，可以实现计算机显示器在竖直方向上一定范围的调节，显示器固定板9上开凿有T型卡槽，可以给使用者安装拆卸显示器提供便利。
使用时，请参照图1-4，使用者将固定板1固定在墙上，将显示器通过显示器固定板9上开凿的T型卡槽进行安装，通过阻尼转轴3的转动，在水平方向调节显示器位置，通过连接块5内的伸缩杆，在竖直方向调节显示器位置，然后向上提起拨动杆8，使限位块10离开转动套14上开凿的限位槽，此时金属球11仍位于限位槽内，随后转动调节显示器角度，金属球11在弹簧16的弹力作用下进入转动套14上的限位槽内，转动时每转动经过一个限位槽，金属球11内的响铃12响动一次，提醒使用者转过一定角度，且此时向下移动拨动杆8能够使限位块10顺利进入限位槽内，转至合适角度后，即可向下推动拨动杆8，使限位块10进入转动套14的限位槽内，固定显示器，可以实现计算机显示器在一定范围内的角度的调整。
以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
