技术领域
本实用新型涉及一种散热机构，具体为一种用于计算机机箱的散热机构，属于计算机技术领域。
背景技术
计算机部件中大量使用集成电路。众所周知，高温是集成电路的大敌。高温不但会导致系统运行不稳，使用寿命缩短，甚至有可能使某些部件烧毁。导致高温的热量不是来自计算机外，而是计算机内部，或者说是集成电路内部。散热就是通过各种方法将这些热量发散到机箱内或者机箱外，保证计算机部件的温度正常。
然而，传统的电脑机箱的散热机构过于单一，在散热过程中机箱内部电子元件上容易出现灰尘积累，影响散热效果，降低计算机电子元件的使用寿命。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于计算机机箱的散热机构，操作灵活，便于使用，能有效的对电脑机箱进行防尘，有利于电脑机箱的散热。
本实用新型通过以下技术方案来实现上述目的，一种用于计算机机箱的散热机构，包括机箱本体，所述机箱本体连接有散热结构，所述散热结构包括电机、第二转轴、风扇、限位杆和散热孔，所述机箱本体的侧壁开设有所述散热孔，所述机箱本体内侧壁固定连接有所述电机，所述电机背离所述机箱本体的一端固定连接有所述第二转轴，所述第二转轴背离所述电机的一端固定连接有所述风扇，所述第二转轴外侧壁固定连接有所述限位杆，所述机箱本体连接有除尘结构，所述除尘结构包括第二把手、防尘网、第一转轴、压力弹簧和积尘箱，所述机箱本体内侧壁与所述防尘网的一端滑动连接，所述防尘网的另一端转动连接有所述第一转轴，所述第一转轴固定连接于所述机箱本体的内侧壁，所述防尘网的底端与所述积尘箱的一端抵触，所述积尘箱的外侧壁固定连接有所述第二把手，所述积尘箱滑动连接于所述机箱本体内部，所述限位杆的一端与所述防尘网抵触，所述防尘网一侧与所述机箱本体的内侧壁之间固定有所述压力弹簧。
优选的，为了方便工作人员对机箱的移动和固定，所述机箱本体顶端固定连接有第一把手，所述机箱本体底端螺纹连接有支撑座。
优选的，为了减少机箱本体与地面的接触面积，使散热效果更好，所述支撑座设有多个，且多个所述支撑座对称分布于所述机箱本体的底端。
优选的，为了使机箱本体更好的实现散热效果，多个所述支撑座外侧壁均固定连接有保护套，所述机箱本体的侧壁开设有多个所述散热孔，且所述散热孔位于所述第二把手的顶端。
优选的，为了防止防尘网因为静止而出现堵塞情况，所述限位杆的长度大于所述第二转轴与所述防尘网之间的最小水平距离，所述限位杆垂直于所述防尘网。
优选的，为了对防尘网表面的灰尘进行收集，所述积尘箱位于所述防尘网的底端，且所述防尘网底端与所述积尘箱的侧壁抵触。
优选的，为了使防尘网能够在压力弹簧的作用下复位，所述机箱本体位于所述散热孔的一侧与所述防尘网的一端滑动连接，且所述压力弹簧位于所述风扇的一端固定连接于所述防尘网的一侧。
与现有技术相比，本实用新型的有益效果是：电机固定连接有第二转轴，第二转轴外侧壁固定连接有限位杆，限位杆的一端与防尘网抵触，通过第二转轴的转动时带动限位杆转动挤压防尘网，使防尘网挤压压力弹簧，有利于使防尘网处于运动状态，防止空气中的灰尘过多而堵塞防尘网，影响机箱本体的使用效果，防尘网的一端与机箱本体的内侧壁抵触，有利于对机箱本体进行密封防止从散热孔进入的灰尘进入到机箱本体内部，对机箱内部的电子元件造成损坏，防尘网的另一端与机箱本体之间转动连接有第一转轴，防尘网的底端转动连接有积尘箱，积尘箱滑动连接于机箱本体的内部，有利于对防尘网表面掉落的灰尘进行收集，当积尘箱内部灰尘过多时，可以拉动积尘箱，使积尘箱与机箱本体分离，方便对积尘箱进行清洗，增加积尘箱的使用寿命。
附图说明

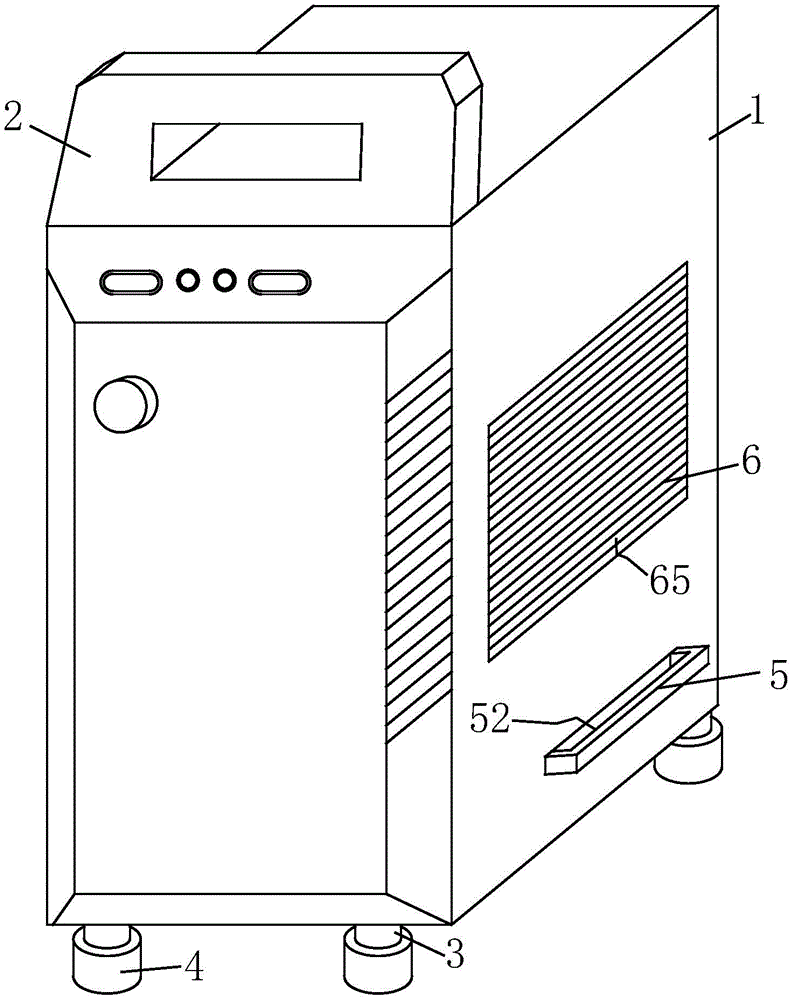

图1为本实用新型的整体结构示意图；
图2为图1所示的机箱本体与散热结构的连接结构示意图；
图3为图1所示的机箱本体与除尘结构的连接结构示意图；
图4为图3所示的A部放大结构示意图。
图中：1、机箱本体，2、第一把手，3、支撑座，4、保护套，5、除尘结构，52、第二把手，53、防尘网，54、第一转轴，55、压力弹簧，56、积尘箱，6、散热结构，61、电机，62、第二转轴，63、风扇，64、限位杆，65、散热孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4所示，一种用于计算机机箱的散热机构，包括机箱本体1，所述机箱本体1连接有散热结构6，所述散热结构6包括电机61、第二转轴62、风扇63、限位杆64和散热孔65，所述机箱本体1的侧壁开设有所述散热孔65，所述机箱本体1内侧壁固定连接有所述电机61，所述电机61背离所述机箱本体1的一端固定连接有所述第二转轴62，所述第二转轴62背离所述电机61的一端固定连接有所述风扇63，所述第二转轴62外侧壁固定连接有所述限位杆64，所述机箱本体1连接有除尘结构5，所述除尘结构5包括第二把手52、防尘网53、第一转轴54、压力弹簧55和积尘箱56，所述机箱本体1内侧壁与所述防尘网53的一端滑动连接，所述防尘网53的另一端转动连接有所述第一转轴54，所述第一转轴54固定连接于所述机箱本体1的内侧壁，所述防尘网53的底端与所述积尘箱56的一端抵触，所述积尘箱56的外侧壁固定连接有所述第二把手52，所述积尘箱56滑动连接于所述机箱本体1内部，所述限位杆64的一端与所述防尘网53抵触，所述防尘网53一侧与所述机箱本体1的内侧壁之间固定有所述压力弹簧55。
作为本实用新型的一种技术优化方案，所述机箱本体1顶端固定连接有第一把手2，所述机箱本体1底端螺纹连接有支撑座3。
作为本实用新型的一种技术优化方案，所述支撑座3设有多个，且多个所述支撑座3对称分布于所述机箱本体1的底端。
作为本实用新型的一种技术优化方案，多个所述支撑座3外侧壁均固定连接有保护套4，所述机箱本体1的侧壁开设有多个所述散热孔65，且所述散热孔65位于所述第二把手52的顶端。
作为本实用新型的一种技术优化方案，所述限位杆64的长度大于所述第二转轴62与所述防尘网53之间的最小水平距离，所述限位杆64垂直于所述防尘网53。
作为本实用新型的一种技术优化方案，所述积尘箱56位于所述防尘网53的底端，且所述防尘网53底端与所述积尘箱56的侧壁抵触。
作为本实用新型的一种技术优化方案，所述机箱本体1位于所述散热孔65的一侧与所述防尘网53的一端滑动连接，且所述压力弹簧55位于所述风扇63的一端固定连接于所述防尘网53的一侧。
本实用新型在使用时，工作人员首先打开机箱本体1的使用开关，使电脑机箱开始运作，然后使电机61运作，电机61在运动时带动第二转轴62运动，第二转轴62在电机61的作用下带动风扇63转动，使风扇63在运动时产生风力对机箱本体1内部的电子元件进行散热，防止由于机箱内部温度过高而影响电子元件的使用寿命，第二转轴62在转动的过程中带动第二转轴62外侧壁固定连接的限位杆64转动，限位杆64在转动的过程中对防尘网53进行挤压，防尘网53在第一转轴54的作用下，转动推动压力弹簧55，使压力弹簧55收缩产生弹力，在限位杆64随着第二转轴62转动远离防尘网53时，防尘网53在压力弹簧55的弹力作用下复位，有利于使防尘网53在限位杆64与压力弹簧55的往复作用下实现来回运动，防止空气中的灰尘堵塞防尘网53，防尘网53在运动时，防尘网53表面的灰尘掉落在防尘网53底端的积尘箱56内部，有利于对灰尘进行收集，防止灰尘在机箱内部飘荡，对机箱本体1内部的电子元件造成损害，积尘箱56滑动连接于机箱本体1内部，有利于在一定时间内对积尘箱56内部进行清理，增加积尘箱56的使用寿命，只需定期通过第二把手52将积尘箱56从机箱本体1内部拔出进行灰尘清除，再将积尘箱56插入机箱本体1内部即可。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
