技术领域
本实用新型涉及电力电缆技术领域，更具体地说，涉及一种用于电缆对接的辅助防护装置。
背景技术
电缆是由一根或多根相互绝缘的导体和外包绝缘保护层制成，将电力或信息从一处传输到另一处的导线，电缆铺设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头，电缆线路中间部位的电缆接头称为中间接头，而线路两末端的电缆接头称为终端头，电缆接头是用来锁紧和固定进出线，起到防水防尘防震动的作用。
现有的电缆在通过接头对接过程中，存在一些不足，电缆接头在对接完成后，往往容易发生松动，且出现松动的位置往往为接口处，一旦电缆接口受到外力作用，就容易发生接口错位，造成接口的密封性降低，带来安全隐患。
发明内容
1．要解决的技术问题
针对现有技术中存在的问题，本实用新型的目的在于提供一种用于电缆对接的辅助防护装置，它可以实现在电缆对接完成后，接头在特殊情况受力作用下，能够对接头两侧一定范围内电缆进行力学防护和密闭性防护，减少电缆接口处发生安全隐患的可能。
2．技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种用于电缆对接的辅助防护装置，包括主电缆、副电缆，所述主电缆和副电缆外端均固定连接有保护套，一对所述保护套相互靠近一端均固定连接有波纹管，所述主电缆外端固定连接有连接环，所述连接环下端固定连接有密封环，所述副电缆外端固定连接有对接环，所述对接环下端开凿有对接槽，且对接槽与密封环相匹配，所述连接环外端开凿有一对螺纹孔，所述螺纹孔内螺纹连接有螺纹杆，所述螺纹杆靠近对接槽一端固定连接有压紧板，所述对接环外端开凿有一对限位槽，所述连接环前端安装有扭力转轴，所述扭力转轴外端固定连接有限位杆，且限位杆与限位槽相匹配，所述主电缆前端固定连接有连接头，所述副电缆靠近主电缆一端固定连接有连接块，可以实现在电缆对接完成后，接头在特殊情况受力作用下，能够对接头两侧一定范围内电缆进行力学防护和密闭性防护，减少电缆接口处发生安全隐患的可能。
进一步的，所述波纹管为波纹形状，且一对波纹管之间的间隙大小等于限位槽与限位杆之间的间隙大小，通过一对波纹管之间的间隙和限位槽与限位杆之间的间隙可以容纳保护套和副电缆之间接口在一定范围内实现错位，从而进行保护。
进一步的，所述主电缆和副电缆外端均连接有强化层，且强化层表面连接有保护膜，保护膜可以减少主电缆和副电缆受到外界因素从而受到损伤的可能，强化层可以对主电缆和副电缆提供结构支撑，减少主电缆和副电缆受到压迫损伤的可能。
进一步的，所述保护套长度为7-12cm，且一对保护套相互远离一端呈逐渐变小的坡度，保护套可以在一定范围内保护主电缆和副电缆的接口，坡度可以减少保护套因边缘受到损伤而与主电缆和副电缆产生分离的可能。
进一步的，所述扭力转轴外端固定连接有转动块，所述扭力转轴转动范围为0-180°，转动块可以方便技术人员转动扭力转轴从而带动限位杆转动进入限位槽内，实现主电缆和副电缆之间的限位。
进一步的，所述连接块上开凿有容纳槽，且容纳槽与连接头相匹配，所述连接头和连接块外端套有绝缘套，绝缘套可以有效提高连接头和连接块之间的绝缘性，容纳槽和连接头可以方便连接头与连接块的对接，增加接口的密封性。
3．有益效果
相比于现有技术，本实用新型的优点在于：
（1）本方案可以实现在电缆对接完成后，接头在特殊情况受力作用下，能够对接头两侧一定范围内电缆进行力学防护和密闭性防护，减少电缆接口处发生安全隐患的可能。
（2）波纹管为波纹形状，且一对波纹管之间的间隙大小等于限位槽与限位杆之间的间隙大小，通过一对波纹管之间的间隙和限位槽与限位杆之间的间隙可以容纳保护套和副电缆之间接口在一定范围内实现错位，从而进行保护。
（3）主电缆和副电缆外端均连接有强化层，且强化层表面连接有保护膜，保护膜可以减少主电缆和副电缆受到外界因素从而受到损伤的可能，强化层可以对主电缆和副电缆提供结构支撑，减少主电缆和副电缆受到压迫损伤的可能。
（4）保护套长度为7-12cm，且一对保护套相互远离一端呈逐渐变小的坡度，保护套可以在一定范围内保护主电缆和副电缆的接口，坡度可以减少保护套因边缘受到损伤而与主电缆和副电缆产生分离的可能。
（5）扭力转轴外端固定连接有转动块，扭力转轴转动范围为0-180°，转动块可以方便技术人员转动扭力转轴从而带动限位杆转动进入限位槽内，实现主电缆和副电缆之间的限位。
（6）连接块上开凿有容纳槽，且容纳槽与连接头相匹配，连接头和连接块外端套有绝缘套，绝缘套可以有效提高连接头和连接块之间的绝缘性，容纳槽和连接头可以方便连接头与连接块的对接，增加接口的密封性。
附图说明

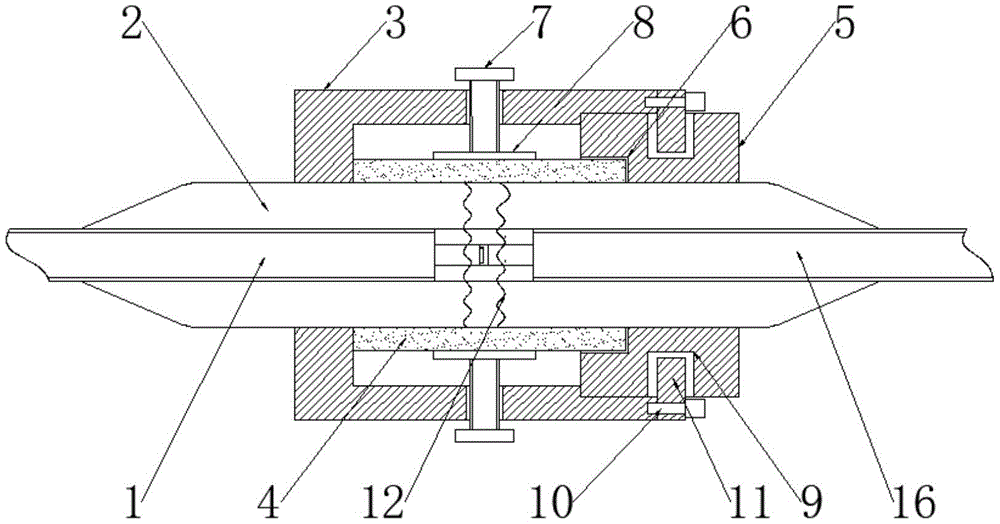

图1为本实用新型的结构示意图；
图2为本实用新型的连接头的结构示意图；
图3为本实用新型的主电缆的剖面图。
图中标号说明：
1主电缆、2保护套、3连接环、4密封环、5对接环、6对接槽、7螺纹杆、8压紧板、9限位槽、10扭力转轴、11限位杆、12波纹管、13连接头、14连接块、15强化层、16副电缆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例1：
请参阅图1-3，一种用于电缆对接的辅助防护装置，包括主电缆1、副电缆16，主电缆1和副电缆16外端均连接有强化层15，强化层15为合金铜材质，具有良好的抗压延展性能，且强化层15表面连接有保护膜，保护膜为硅胶材质，具有良好的耐腐蚀性，保护膜可以减少主电缆1和副电缆16受到外界因素从而受到损伤的可能，强化层15可以对主电缆1和副电缆16提供结构支撑，减少主电缆1和副电缆16受到压迫损伤的可能，主电缆1和副电缆16外端均固定连接有保护套2，保护套2为橡胶材质，具有良好的保护性能，保护套2长度为7-12cm，且一对保护套2相互远离一端呈逐渐变小的坡度，保护套2可以在一定范围内保护主电缆1和副电缆16的接口，坡度可以减少保护套2因边缘受到损伤而与主电缆1和副电缆16产生分离的可能，一对保护套2相互靠近一端均固定连接有波纹管12，波纹管12为波纹形状，且一对波纹管12之间的间隙大小等于限位槽9与限位杆11之间的间隙大小，通过一对波纹管12之间的间隙和限位槽9与限位杆11之间的间隙可以容纳保护套2和副电缆16之间接口在一定范围内实现错位，从而进行保护。
主电缆1外端固定连接有连接环3，连接环3下端固定连接有密封环4，副电缆16外端固定连接有对接环5，对接环5下端开凿有对接槽6，且对接槽6与密封环4相匹配，连接环3外端开凿有一对螺纹孔，螺纹孔内螺纹连接有螺纹杆7，螺纹杆7靠近对接槽6一端固定连接有压紧板8，对接环5外端开凿有一对限位槽9，连接环3前端安装有扭力转轴10，扭力转轴10外端固定连接有转动块，扭力转轴10转动范围为0-180°，转动块可以方便技术人员转动扭力转轴10从而带动限位杆11转动进入限位槽9内，实现主电缆1和副电缆16之间的限位，扭力转轴10外端固定连接有限位杆11，且限位杆11与限位槽9相匹配，主电缆1前端固定连接有连接头13，副电缆16靠近主电缆1一端固定连接有连接块14，连接块14上开凿有容纳槽，且容纳槽与连接头13相匹配，连接头13和连接块14外端套有绝缘套，绝缘套为橡胶材质，绝缘套可以有效提高连接头13和连接块14之间的绝缘性，容纳槽和连接头13可以方便连接头13与连接块14的对接，增加接口的密封性。
使用时，请参阅图1-3，技术人员将保护套2和副电缆16通过密封环4和对接槽6进行对接，在此过程中连接头13和连接块14进行对接，随后技术人员转动扭力转轴10，使得限位杆11转入限位槽9内，完成对连接环3和对接环5之间的限位，随后技术人员转动螺纹杆7，使得螺纹杆7向主电缆1和副电缆16接口处移动，通过压紧板8对密封环4进行按压，增加主电缆1和副电缆16之间的密闭性，通过保护套2和密封环4与螺纹杆7的配合完成一定范围内对电缆接口的密闭性和力学防护，从而完成整个保护过程，可以实现在电缆对接完成后，接头在特殊情况受力作用下，能够对接头两侧一定范围内电缆进行力学防护和密闭性防护，减少电缆接口处发生安全隐患的可能。
以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
