技术领域
本实用新型涉及脱硫塔技术领域，具体为一种脱硫塔除尘设备。
背景技术
对工业废气进行脱硫处理的设备，以塔式设备居多，即为脱硫塔；其中又以花岗岩砌筑的脱硫塔应用广泛，其利用水膜脱硫除尘原理，又名花岗岩水膜脱硫除尘器，或名麻石水膜脱硫除尘器。优点是易维护，且可通过配制不同的除尘剂，同时达到除尘和脱硫（脱氮）的效果；
传统的装置存在以下不足：
目前，一般脱硫塔使用的除尘设备大多除尘效果不好，而且对于除尘后的二氧化硫气体大多都是直接排放在大气中，这样会形成酸雨，从而会给身体造成伤害。
实用新型内容
本实用新型的目的在于提供一种脱硫塔除尘设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种脱硫塔除尘设备，包括除尘箱、处理箱、收集箱与储液箱，所述处理箱的顶端固定设置有导管且导管的另一端与除尘箱的右侧面固定连接，所述除尘箱的内部顶端、底端左右两侧均固定设置有U型板且U型板的端口内部均活动设置有滤网，所述除尘箱的前侧面左右两侧均竖向开设有安装槽且安装槽的槽口处均活动设置有拉板，同时拉板的后侧面均与滤网固定连接，所述拉板的顶端、底端均开设有螺纹孔且螺纹孔的内部设置有转钮，所述除尘箱的外部顶端、底端左右两侧均固定设置有螺纹筒，同时转钮与螺纹筒螺纹连接，所述除尘箱的左侧固定设置有进气管，同时除尘箱的左侧端口处固定设置有抽风机，所述处理箱的内部上端两侧内壁均固定设置有连接头且连接头的内部均固定设置有喷头，所述处理箱的外部顶端两侧均固定设置有进液管且进液管均与连接头固定连接，所述进液管上均固定设置有抽液泵，同时进液管均与储液箱固定连接，所述处理箱的底端出口上固定安装有阀门且出口处设置有出液管，同时出液管的另一端与储液箱固定连接。
优选的，所述收集箱以及储液箱的前侧面均竖向设有可视窗口，同时可视窗口的内部从上至下依次设有刻度。
优选的，所述收集箱、储液箱的内部均固定设置有液位感应开关。
优选的，所述拉板上以及滤网的顶端面、底端面均固定设置有密封圈。
优选的，两个所述滤网的分别为活性炭滤网以及集尘滤网。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过启动抽液泵，利用抽液泵将储液箱中的碱性溶液抽出，从而将过滤后气体中的二氧化硫进行混合，再进入到收集箱进行收集，不仅可以避免对人体产生伤害，而且使用还非常方便；
2、本实用新型通过设置两个滤网，而将滤网设置成活性炭滤网以及集尘滤网，这样过滤效果更好；通过设置U型板、拉板、安装槽、螺纹筒、螺纹孔、转钮，这样便于将两个滤网进行拆卸、清洗，使用效果非常好。
附图说明

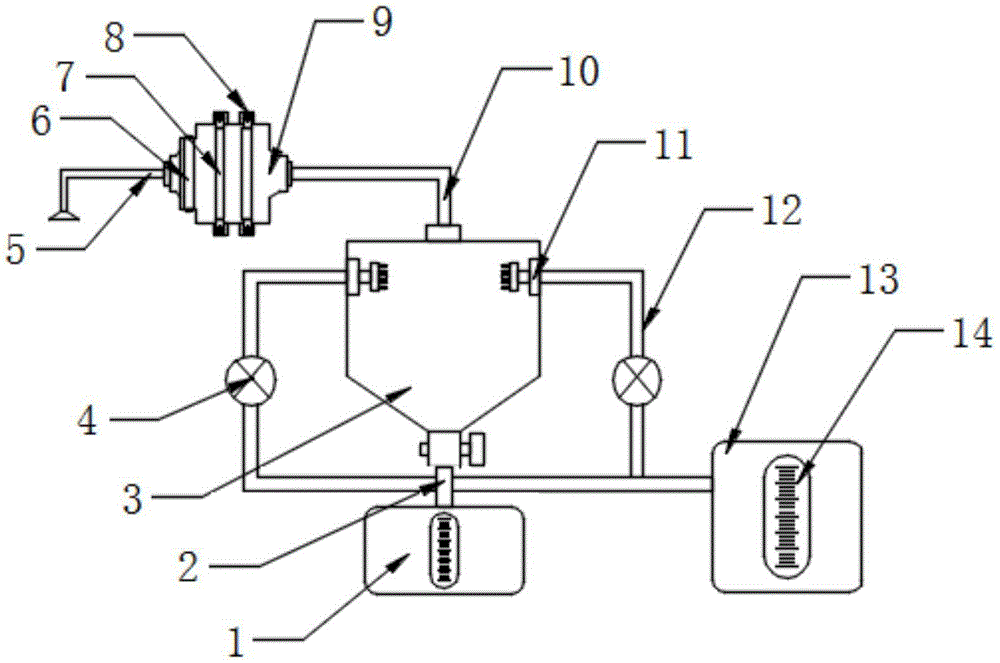

图1为本实用新型一种脱硫塔除尘设备整体结构示意图；
图2为本实用新型一种脱硫塔除尘设备中的除尘箱纵切面正视连接结构示意图；
图3为本实用新型一种脱硫塔除尘设备中的拉板、螺纹孔、转钮正视结构示意图。
图中：1、收集箱；2、出液管；3、处理箱；4、抽液泵；5、进气管；6、抽风机；7、拉板；8、螺纹筒；9、除尘箱；10、导管；11、连接头；12、进液管；13、储液箱；14、可视窗口；15、U型板；16、滤网；17、螺纹孔；18、转钮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种脱硫塔除尘设备，包括除尘箱9、处理箱3、收集箱1与储液箱13，处理箱3的顶端固定安装有导管10且导管10的另一端与除尘箱9的右侧面固定连接，除尘箱9的内部顶端、底端左右两侧均固定安装有U型板15且U型板15的端口内部均活动安装有滤网16，除尘箱9的前侧面左右两侧均竖向开设有安装槽且安装槽的槽口处均活动安装有拉板7，同时拉板7的后侧面均与滤网16固定连接，拉板7的顶端、底端均开设有螺纹孔17且螺纹孔17的内部螺纹连接有转钮18，除尘箱9的外部顶端、底端左右两侧均固定安装有螺纹筒8，同时转钮18与螺纹筒8螺纹连接，除尘箱9的左侧通过螺栓固定安装有进气管5，同时除尘箱9的左侧端口处通过螺栓固定安装有抽风机6，处理箱3的内部上端两侧内壁均固定安装有连接头11且连接头11的内部均通过螺栓固定安装有喷头，处理箱3的外部顶端两侧均固定安装有进液管12且进液管12均通过螺栓与连接头11固定连接，进液管12上均固定安装有抽液泵4，同时进液管12均与储液箱13固定连接，处理箱3的底端出口上固定安装有阀门且出口处螺纹连接有出液管2，同时出液管2的另一端与储液箱13固定连接。
收集箱1以及储液箱13的前侧面均竖向设有可视窗口14，同时可视窗口14的内部从上至下依次设有刻度。
收集箱1、储液箱13的内部均固定安装有液位感应开关。
拉板7上以及滤网16的顶端面、底端面均固定安装有密封圈。
两个滤网16分别为活性炭滤网以及集尘滤网。
工作原理：本实用新型在使用时，先将除尘箱9、处理箱3、收集箱1与储液箱13分别安装在指定的位置，再将进气管5、导管10、出液管2、进液管12分别与安装完毕，然后将滤网16分别从除尘箱9前侧面安装槽的穿入，并置于U型板15中，这样将整个设备接通电源之后，那么利用抽风机6将气体抽入至除尘箱9中，再从分别为活性炭滤网以及集尘滤网两个滤网16中分别过滤后在导入至处理箱3中，此时启动抽液泵4，利用抽液泵4将储液箱13中的碱性溶液抽出，从而将过滤后气体中的二氧化硫进行溶解，再进入到收集箱1进行收集即可。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
