技术领域
本实用新型涉及圆管直径检测领域，更具体地说，涉及一种便于圆管直径测量的装置。
背景技术
目前对圆管内外直径的测量技术主要有π尺、游标卡尺和内径测量尺等工具，当对圆管测量时，首先需要将一对夹持块拉开很大的距离，使其大于圆管直径，然后将圆管与一边的夹持块接触，接着移动另一边的夹持块，使一对夹持块将圆管夹住，最后读取读数，这种测量方法不仅十分复杂浪费时间，而且一旦一对夹持块没有将圆管夹紧就会造成读取的读数不准确，另外，这种方法比较适用于直径较小的圆管，对于直径较大的圆管来说会比较麻烦。
实用新型内容
1．要解决的技术问题
针对现有技术中存在的问题，本实用新型的目的在于提供一种便于圆管直径测量的装置，它可以实现快速测量不同粗细的圆管直径，且测量方法更便捷准确。
2．技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种便于圆管直径测量的装置，包括工作台，所述工作台上端分别开凿有滑动槽和弧形放置槽，且弧形放置槽位于滑动槽内侧，所述滑动槽内滑动连接有一对T形滑块，一对所述T形滑块之间固定连接有拉伸弹簧，所述T形滑块上端连接有夹持板，其中一个所述夹持板的前端固定连接有螺杆，另一个所述夹持板的前端固定连接有L形放置杆，所述L形放置杆靠近螺杆的一端固定连接有第一连接杆，所述第一连接杆远离L形放置杆的一端固定连接有指针，所述L形放置杆上开凿有放尺槽，所述放尺槽内滑动连接有测量尺，所述测量尺靠近螺杆的一端开凿有与螺杆相匹配的插孔，且螺杆插设在插孔内，所述螺杆远离夹持板的一端螺纹连接有螺纹帽，且螺纹帽位于测量尺远离夹持板的一侧，可以实现快速测量不同粗细的圆管直径，且测量方法更便捷准确。
进一步的，所述T形滑块和夹持板之间固定连接有伸缩杆，所述伸缩杆上连接有锁紧螺钉，调节伸缩杆的长度，增大本实用新型适用的圆管的直径范围。
进一步的，所述工作台上端固定连接有一对固定块，且一对固定块位于一对夹持板外侧，所述伸缩杆靠近固定块的一端固定连接有第二连接杆，所述第二连接杆远离伸缩杆的一端转动连接有固定杆，便于将圆管放置在一对夹持板之间。
进一步的，所述固定杆上开凿有把手孔，所述把手孔内端固定连接有第一橡胶垫，所述第一橡胶垫上刻有防滑纹，便于向两侧拉动固定杆，且舒适不易滑手。
进一步的，所述固定杆靠近固定块的一端固定连接有卡块，所述固定块上开凿有与卡块相匹配的卡槽，且卡块卡接在卡槽内，所述卡块靠近卡槽的一端固定连接有铁片，所述卡槽内端固定连接有与铁片相匹配的磁铁片，使固定杆与固定块固定更牢固。
进一步的，所述拉伸弹簧的外侧设有伸缩管，且伸缩管的两端分别与一对T形滑块固定连接，使拉伸弹簧不易产生非工作方向上的形变，同时保护拉伸弹簧使其不易生锈影响使用灵活性。
进一步的，一对所述夹持板相对的侧壁上均固定连接有第二橡胶垫，使圆管被夹持时不易产生划痕影响美观。
进一步的，所述弧形放置槽前端固定连接有限位块，所述限位块位于夹持板和测量尺之间位置，使圆管放置在弧形放置槽上时，不易触碰到测量尺损坏测量尺。
3．有益效果
相比于现有技术，本实用新型的优点在于：
（1）本方案可以实现快速测量不同粗细的圆管直径，且测量方法更便捷准确。
（2）T形滑块和夹持板之间固定连接有伸缩杆，伸缩杆上连接有锁紧螺钉，调节伸缩杆的长度，增大本实用新型适用的圆管的直径范围。
（3）工作台上端固定连接有一对固定块，且一对固定块位于一对夹持板外侧，伸缩杆靠近固定块的一端固定连接有第二连接杆，第二连接杆远离伸缩杆的一端转动连接有固定杆，便于将圆管放置在一对夹持板之间。
（4）固定杆上开凿有把手孔，把手孔内端固定连接有第一橡胶垫，第一橡胶垫上刻有防滑纹，便于向两侧拉动固定杆，且舒适不易滑手。
（5）固定杆靠近固定块的一端固定连接有卡块，固定块上开凿有与卡块相匹配的卡槽，且卡块卡接在卡槽内，卡块靠近卡槽的一端固定连接有铁片，卡槽内端固定连接有与铁片相匹配的磁铁片，使固定杆与固定块固定更牢固。
（6）拉伸弹簧的外侧设有伸缩管，且伸缩管的两端分别与一对T形滑块固定连接，使拉伸弹簧不易产生非工作方向上的形变，同时保护拉伸弹簧使其不易生锈影响使用灵活性。
（7）一对夹持板相对的侧壁上均固定连接有第二橡胶垫，使圆管被夹持时不易产生划痕影响美观。
（8）弧形放置槽前端固定连接有限位块，限位块位于夹持板和测量尺之间位置，使圆管放置在弧形放置槽上时，不易触碰到测量尺损坏测量尺。
附图说明

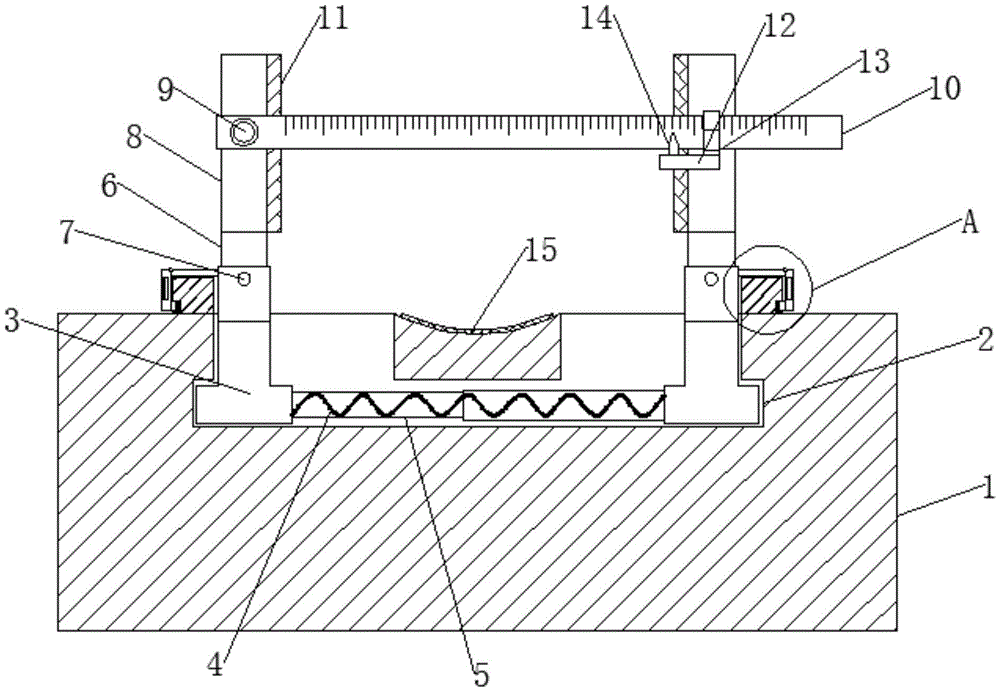

图1为本实用新型的正面结构示意图；
图2为图1中A处结构示意图；
图3为本实用新型的测量尺处结构立体图。
图中标号说明：
1工作台、2滑动槽、3T形滑块、4拉伸弹簧、5伸缩管、6伸缩杆、7锁紧螺钉、8夹持板、9螺杆、10测量尺、11第二橡胶垫、12第一连接杆、13L形放置杆、14指针、15弧形放置槽、16第二连接杆、17卡块、18固定块、19固定杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例1：
请参阅图1-3，一种便于圆管直径测量的装置，包括工作台1，工作台1上端分别开凿有滑动槽2和弧形放置槽15，且弧形放置槽15位于滑动槽2内侧，滑动槽2内滑动连接有一对T形滑块3，一对T形滑块3之间固定连接有拉伸弹簧4，T形滑块3上端连接有夹持板8，其中一个夹持板8的前端固定连接有螺杆9，另一个夹持板8的前端固定连接有L形放置杆13，L形放置杆13靠近螺杆9的一端固定连接有第一连接杆12，第一连接杆12远离L形放置杆13的一端固定连接有指针14，L形放置杆13上开凿有放尺槽，放尺槽内滑动连接有测量尺10，测量尺10靠近螺杆9的一端开凿有与螺杆9相匹配的插孔，且螺杆9插设在插孔内，螺杆9远离夹持板8的一端螺纹连接有螺纹帽，且螺纹帽位于测量尺10远离夹持板8的一侧，拧松螺纹帽可将测量尺10从本实用新型上取下。
T形滑块3和夹持板8之间固定连接有伸缩杆6，伸缩杆6上连接有锁紧螺钉7，调节伸缩杆6的长度，增大本实用新型适用的圆管的直径范围，工作台1上端固定连接有一对固定块18，且一对固定块18位于一对夹持板8外侧，伸缩杆6靠近固定块18的一端固定连接有第二连接杆16，第二连接杆16远离伸缩杆6的一端转动连接有固定杆19，便于将圆管放置在一对夹持板8之间，固定杆19上开凿有把手孔，把手孔内端固定连接有第一橡胶垫，第一橡胶垫上刻有防滑纹，便于向两侧拉动固定杆19，且舒适不易滑手，固定杆19靠近固定块18的一端固定连接有卡块17，固定块18上开凿有与卡块17相匹配的卡槽，且卡块17卡接在卡槽内，卡块17靠近卡槽的一端固定连接有铁片，卡槽内端固定连接有与铁片相匹配的磁铁片，使固定杆19与固定块18固定更牢固，拉伸弹簧4的外侧设有伸缩管5，且伸缩管5的两端分别与一对T形滑块3固定连接，使拉伸弹簧4不易产生非工作方向上的形变，同时保护拉伸弹簧4使其不易生锈影响使用灵活性，一对夹持板8相对的侧壁上均固定连接有第二橡胶垫11，使圆管被夹持时不易产生划痕影响美观，弧形放置槽15前端固定连接有限位块，限位块位于夹持板8和测量尺10之间位置，使圆管放置在弧形放置槽15上时，不易触碰到测量尺10损坏测量尺10，可以实现快速测量不同粗细的圆管直径，且测量方法更便捷准确。
使用时，工作人员将圆管放置在弧形放置槽15上，使其前端与限位块接触，限位块能保护圆管不易与测量尺10接触损坏测量尺10，然后调节伸缩杆6的长度使夹持板8的中点处大致位于圆管中心水平线上，接着握住把手孔处向两侧拉动固定杆19，带动一对伸缩杆6向两边移动，直至卡块17从卡槽内出来，再转动固定杆19使其位于固定块18上侧，此时松手，在拉伸弹簧4的弹力作用下，一对T形滑块3向中间靠拢，测量尺10会在放尺槽内滑动，一对夹持板8就会将圆管夹住，此时可以读出测量尺10的读数，得到圆管的直径大小。
以上，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
