技术领域
本实用新型涉及一种弱电箱，特别涉及一种具有便于升降的弱电箱，属于弱电箱技术领域。
背景技术
弱电箱，顾名思义是较弱电压线路的集中箱，一般用于现代家居装修中，如网线，电话线，电脑的显示器，USB线，电视的VGA，色差，天线等都可以放置其中；而如果这些东西没有顺序的放，就是一大团线，非常乱，显得不和谐，还会影响清理。总之，弱电箱就是用来装这些设备和理线的。
现有弱电箱结构简单，功能单一，不具备升降的功能，使用不便，且不便于散热和除尘，因此，我们提出一种具有便于升降的弱电箱。
实用新型内容
本实用新型的目的在于提供一种具有便于升降的弱电箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有便于升降的弱电箱，包括弱电箱本体与安装板，所述弱电箱本体底部固定连接有支撑板，所述安装板固定连接有升降机构，所述升降机构底部固定连接有底板，所述升降机构包括第一铰接座、第二铰接座、第一连接杆、第二连接杆、螺纹杆、滑块、限位块和摇把，所述第一铰接座固定连接于所述安装板底部中间，所述第一铰接座铰接连接有所述第一连接杆，所述第一连接杆铰接连接有所述滑块，所述滑块内部螺纹连接有所述螺纹杆，所述滑块底部铰接连接有第二连接杆，所述第二连接杆铰接连接有所述第二铰接座，所述第二铰接座固定设置于所述底板上表面，所述螺纹杆的两端均固定连接有所述限位块，所述螺纹杆右端固定连接有所述摇把。
优选的，所述弱电箱本体内部两侧均固定连接有若干安装块，所述安装块固定连接有散热板，两所述散热板之间固定设置有安装板，所述安装板固定连接于所述弱电箱本体内部中间。
优选的，所述安装板顶部和底部均固定设置有电线固定机构，所述电线固定机构包括绕线杆，所述绕线杆固定连接于所述弱电箱本体与所述安装板之间，所述绕线杆外圈设置有夹板，所述夹板铰接连接于所述弱电箱本体内部背面，所述夹板与所述弱电箱本体背面固定连接有弹簧。
优选的，所述电线固定机构最少设置有六个。
优选的，所述弱电箱本体位于箱门处设置有散热部，所述散热部位于弱电箱内部固定连接有安装框，所述安装框内部固定设置有散热风扇，所述散热风扇与电源电性连接。
优选的，所述弱电箱本体顶部固定设置有防护罩，所述弱电箱本体侧板均设置有散热孔。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置升降机构，在使用时，通过摇动摇把两个滑块在螺纹杆上同时向相反的方向移动，继而带动第一连接杆和第二连接杆跟随滑块移动，向上抬升支撑板，继而达到升降弱电箱的目的。
2、本实用新型同时还设置电线固定机构、散热板、散热风扇和防护罩，当弱电箱本体上升到合适的位置后，打开箱门将电线缠绕至绕线杆上，通过夹板对电线进行固定，然后关上箱门，与此同时，散热风扇通电，对弱电箱本体内部进行散热，同时也防止灰尘通过散热部进入弱电箱本体内部，散热板便于通过弱电箱本体的两侧进行散热，防护罩起到防尘防水的效果，该便于升降的弱电箱使用方便、使用效果好。
附图说明

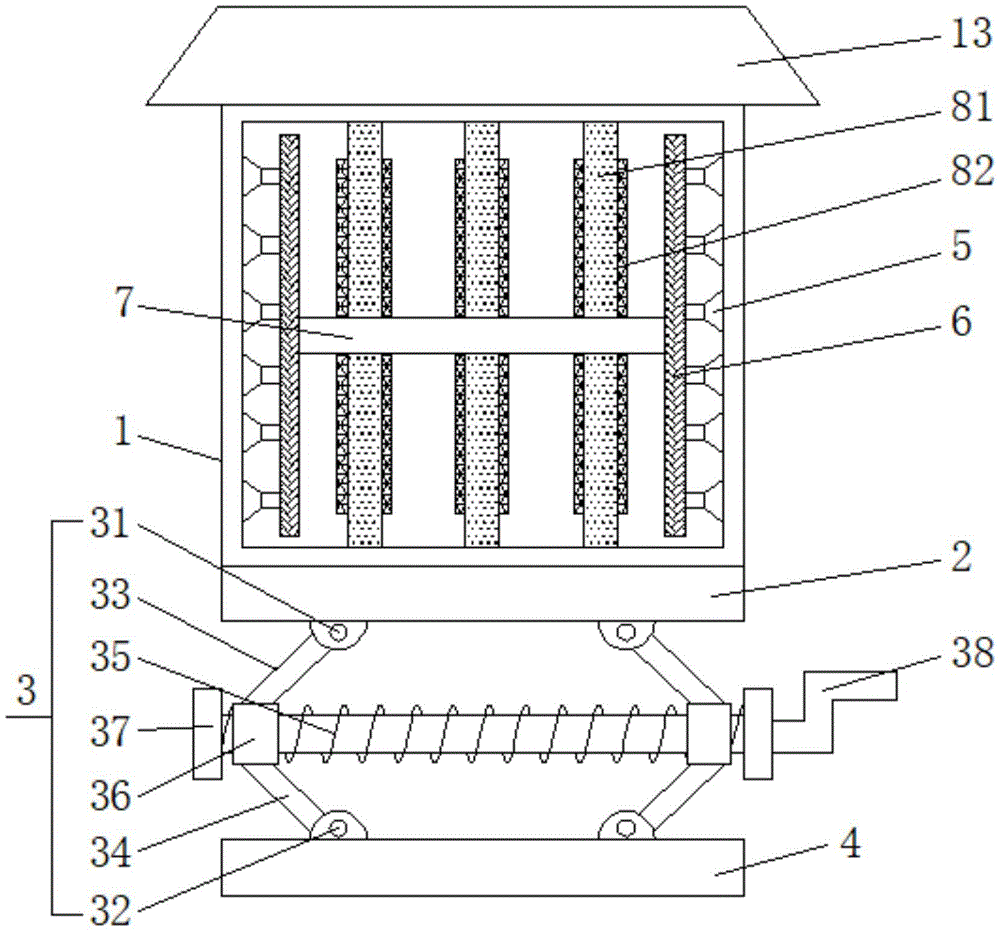

图1为本实用新型一种具有便于升降的弱电箱整体结构示意图；
图2为本实用新型一种具有便于升降的弱电箱的电线固定机构的结构示意图；
图3为本实用新型一种具有便于升降的弱电箱的弱电箱本体的部分剖视图。
图中：
1、电箱本体；2、支撑板；3、升降机构；31、第一铰接座；32、第二铰接座；33、第一连接杆；34、第二连接杆；35、螺纹杆；36、滑块；37、限位块；38、摇把；4、底板；5、安装块；6、散热板；7、安装板；8、电线固定机构；81、绕线杆；82、夹板；83、弹簧；9、箱门；10、散热部；11、安装框；12、散热风扇；13、防护罩。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种具有便于升降的弱电箱，包括弱电箱本体1与安装板7，弱电箱本体1底部通过螺栓安装有支撑板2，安装板7焊接安装有升降机构3，升降机构3底部焊接安装有底板4，升降机构3包括第一铰接座31、第二铰接座32、第一连接杆33、第二连接杆34、螺纹杆35、滑块36、限位块37和摇把38，第一铰接座31焊接连接于安装板7底部中间，第一铰接座31铰接连接有第一连接杆33，第一连接杆33铰接连接有滑块36，滑块36内部螺纹连接有螺纹杆35，滑块36底部铰接连接有第二连接杆34，第二连接杆34铰接连接有第二铰接座32，第二铰接座32焊接连接于底板4上表面，螺纹杆35的两端均固定连接有限位块37，螺纹杆35右端焊接连接有摇把38。
弱电箱本体1内部两侧均固定连接有若干安装块5，安装块5固定连接有散热板6，两散热板6之间固定设置有安装板7，安装板7固定连接于弱电箱本体1内部中间，便于对弱电箱内部进行散热；安装板7顶部和底部均固定设置有电线固定机构8，电线固定机构8包括绕线杆81，绕线杆81固定连接于弱电箱本体1与安装板7之间，绕线杆81外圈设置有夹板82，夹板82铰接连接于弱电箱本体1内部背面，夹板82与弱电箱本体1背面焊接连接有弹簧83，便于将电线有序的缠绕在弱电箱内；电线固定机构8最少设置有六个；弱电箱本体1位于箱门9处设置有散热部10，散热部10位于弱电箱内部通过螺钉连接安装有安装框11，安装框11内部固定设置有散热风扇12，散热风扇12与电源电性连接，既便于散热，也防止灰尘进入弱电箱本体1内部；弱电箱本体1顶部安装有防护罩13，防尘防水，弱电箱本体1侧板均设置有散热孔。
具体的，本实用新型一种具有便于升降的弱电箱，在使用时，通过摇动摇把38两个滑块36在螺纹杆35上同时向相反的方向移动，继而带动第一连接杆33和第二连接杆34跟随滑块36移动，向上抬升支撑板2，继而达到升降弱电箱的目的；当弱电箱本体1上升到合适的位置后，打开箱门9将电线缠绕至绕线杆81上，通过夹板82对电线进行固定，然后关上箱门9，与此同时，散热风扇12通电，对弱电箱本体1内部进行散热，同时也防止灰尘通过散热部10进入弱电箱本体1内部，散热板6便于通过弱电箱本体1的两侧进行散热，防护罩13起到防尘防水的效果，该便于升降的弱电箱使用方便、使用效果好。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
