技术领域
本实用新型涉及园林机械技术领域，具体是一种园林种植用草种播撒装置。
背景技术
在一定的地域运用工程技术和艺术手段，通过改造地形或进一步筑山、叠石、理水、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。在中国传统建筑中独树一帜，有重大成就的是古典园林建筑。传统中国文化中的一种艺术形式，受到传统“礼乐”文化影响很深。通过地形、山水、建筑群、花木等作为载体衬托出人类主体的精神文化。园林具有很多的外延概念：园林社区、园林街道、园林城市生态城市、国家园林县城等等，对于我们现代的生活和未来的人民发展方向有着越来越重要的作用。
在园林种植过程中，在进行草皮种植时，传统的方式通常是先对土壤进行打孔松土，然后进行手动撒种，最后进行覆土从而完成一整套的草种播撒工作，但该过程的工序都是人工进行，劳动量较大，劳动强度较高，工作效率较低，不能够实现高效的园林撒种操作。
实用新型内容
本实用新型的目的在于提供一种园林种植用草种播撒装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种园林种植用草种播撒装置，包括顶板，所述顶板上设有第一定滑轮和第二定滑轮，顶板下底面竖直固定安装有左立板和右立板，左立板和右立板底端均转动设有滚轮，所述左立板上转动设有第一摆杆，所述第一摆杆右端铰接设有旋转电机，左立板和右立板之间通过连接块固定安装有储料桶，储料桶水平固定安装有连接杆，连接杆上竖直设有轴套，轴套内滑动式设有与旋转电机输出轴同轴固定安装的旋转轴；所述左立板左侧壁上水平设有左延伸板，左延伸板上竖直滑动式设有上端铰接在第一摆杆左端的推杆，推杆右侧壁上设有齿条，齿条右侧设有与之啮合连接的驱动齿轮，驱动齿轮上连接有正反转电机；所述左延伸板底面吊设有限位吊架，限位吊架底部均匀开设有若干个限位通孔；所述推杆底端水平固定安装有推板，推板底面竖直固定安装有若干个滑动贯穿限位通孔的打孔钢钉，所述推板与左延伸板之间设有第二复位弹簧；所述右立板外侧壁上水平固定安装有右延伸板，右延伸板上转动式设有第二摆杆，第二摆杆下端焊接固定安装有弧形刮板。
作为本实用新型的一种改进方案：所述储料桶由上半部和下半部组成，上半部呈上宽下窄的圆台状结构，下半部呈圆柱状结构，下半部内活动设有下料锥筒，下料锥筒上侧壁开设有进料口；所述下料锥筒固定在旋转轴下端，下料锥筒下侧壁上均匀开设有若干个播撒孔。
作为本实用新型的一种改进方案：所述第二摆杆上端设有拉绳，拉绳绕过第一定滑轮和第二定滑轮，拉绳远离第二摆杆一端固定在第一摆杆右端。
作为本实用新型的一种改进方案：所述右延伸板与第二摆杆之间连接有限位弹簧，限位弹簧上端固定在右延伸板下底面，限位弹簧下端固定在第二摆杆上侧壁。
作为本实用新型的一种改进方案：所述第一摆杆和连接块之间设有第一复位弹簧，第一复位弹簧上端固定在第一摆杆下底面，第一复位弹簧下端固定在连接块上表面。
作为本实用新型的一种改进方案：所述打孔钢钉材质为304不锈钢。
与现有技术相比，本实用新型的有益效果是：
本实用新型结构巧妙，设计合理，通过打孔钢钉的上下往复运动对土壤进行反复的松土打孔动作，打孔钢钉的上下移动过程中，限位吊架对打孔钢钉上粘附的泥土进行刮除，实现了打孔钢钉很好的松土效果，通过下料锥筒的旋转实现对草种的旋转播撒，种子的播撒更加均匀；通过第二摆杆的摆动带动弧形刮板进行覆土；翻土打孔、草种播撒、覆土操作一步到位，大大提高了工作效率，提高了园林播种的效果，有效解决了传统的草种播撒过程劳动量大、播种效率低下的缺点。
附图说明

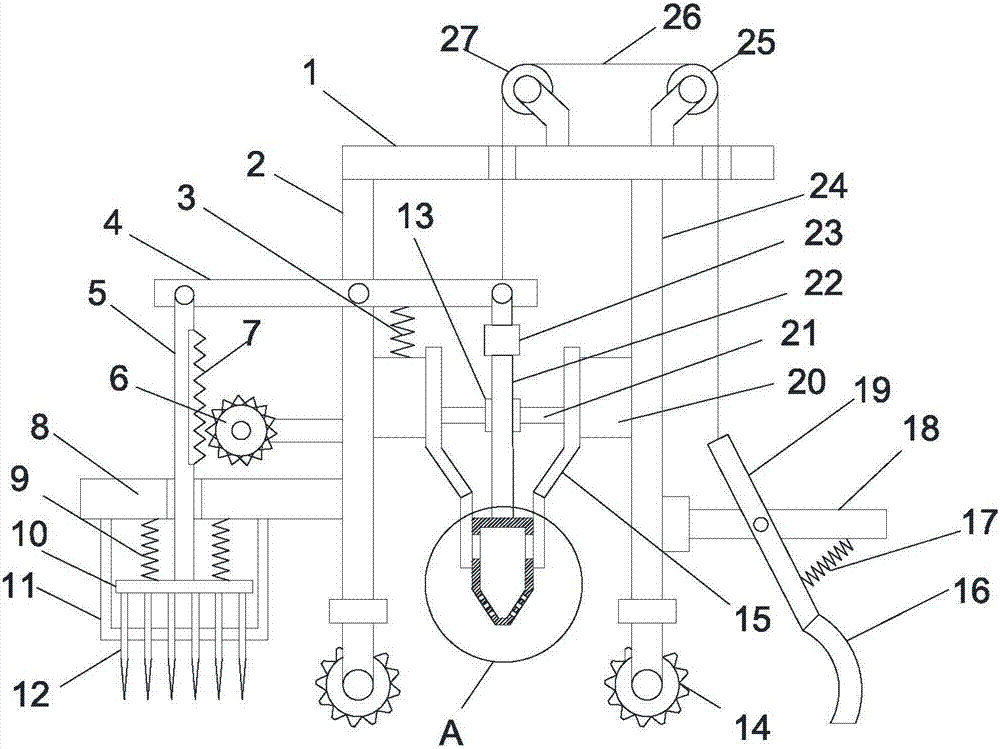

图1为本实用新型的结构示意图。
图2为图1中A部的放大示意图。
图3为本实用新型中连接杆与的储料桶的连接俯视示意图。
图4限位通孔在限位吊架上的分布示意图。
图中：1-顶板、2-左立板、3-第一复位弹簧、4-第一摆杆、5-推杆、6-驱动齿轮、7-齿条、8-左延伸板、9-第二复位弹簧、10-推板、11-限位吊架、12-打孔钢钉、13-轴套、14-滚轮、15-储料桶、16-弧形刮板、17-限位弹簧、18-右延伸板、19-第二摆杆、20-连接块、21-连接杆、22-旋转轴、23-旋转电机、24-右立板、25-第一定滑轮、26-拉绳、27-第二定滑轮、28-下料锥筒、29-播撒孔、30-进料口、31-限位通孔。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明：
请参阅图1-4，一种园林种植用草种播撒装置，包括顶板1，所述顶板1上设有第一定滑轮25和第二定滑轮27，顶板1下底面竖直固定安装有左立板2和右立板24，左立板2和右立板24底端均转动设有滚轮14，所述左立板2上转动设有第一摆杆4，所述第一摆杆4右端铰接设有旋转电机23，左立板2和右立板24之间通过连接块20固定安装有储料桶15，储料桶15水平固定安装有连接杆21，连接杆21上竖直设有轴套13，轴套13内滑动式设有与旋转电机23输出轴同轴固定安装的旋转轴22；所述左立板2左侧壁上水平设有左延伸板8，左延伸板8上竖直滑动式设有上端铰接在第一摆杆4左端的推杆5，推杆5右侧壁上设有齿条7，齿条7右侧设有与之啮合连接的驱动齿轮6，驱动齿轮6上连接有正反转电机；所述左延伸板8底面吊设有限位吊架11，限位吊架11底部均匀开设有若干个限位通孔31；所述推杆5底端水平固定安装有推板10，推板10底面竖直固定安装有若干个滑动贯穿限位通孔31的打孔钢钉12，所述推板10与左延伸板8之间设有第二复位弹簧9；所述右立板24外侧壁上水平固定安装有右延伸板18，右延伸板18上转动式设有第二摆杆19，第二摆杆19下端焊接固定安装有弧形刮板16。
本实用新型的工作原理和使用方法是：
使用时，将草种置于储料桶15内，推动本实用新型在滚轮14的滚动过程中向左移动，启动正反转电机交替正反转，正反转电机带动驱动齿轮6转动，驱动齿轮6通过带动与之啮合连接的齿条7实现推杆5的上下往复运动，推杆5通过推板10带动打孔钢钉12上下往复运动，实现对土壤的冲击打孔作用，同时起到松土的效果，打孔钢钉12穿过限位通孔31且与限位吊架11相对滑动，使得打孔钢钉12表面粘附的土壤能得到刮除，提高了打孔钢钉12的打孔松土效果，第二复位弹簧9在推板10的上下移动过程中伸长或压缩，提高了推板10移动的平稳性，提高了打孔钢钉12的工作稳定性；推杆5带动第一摆杆4进行顺逆时针交替摆动，进而实现第一摆杆4带动旋转电机23上下往复运动，此时旋转轴22带动下料锥筒28上下往复运动，当下料锥筒28向上移动到进料口30位于储料桶15上半部时，下料锥筒28内的草种通过下料锥筒28进入到下料锥筒28内部，当下料锥筒28向下移动时，下料锥筒28下底部伸出储料桶15下半部，由于旋转电机23带动旋转轴22旋转，进而实现固定在旋转轴22下端的下料锥筒28旋转，下料锥筒28内部的草种随之旋转并穿过播撒孔29实现向外扩散播撒。第一摆杆4的顺逆时针交替摆动拉动拉绳26，拉绳26带动第二摆杆19在限位弹簧17的弹性限位作用下顺逆时针交替摆动，进而实现第二摆杆19带动弧形刮板16顺逆时针交替摆动并将由打孔钢钉12松土的土壤拨覆在草种上。
综上所述，本实用新型结构巧妙，设计合理，通过打孔钢钉12的上下往复运动对土壤进行反复的松土打孔动作，打孔钢钉12的上下移动过程中，限位吊架11对打孔钢钉12上粘附的泥土进行刮除，实现了打孔钢钉12很好的松土效果，通过下料锥筒28的旋转实现对草种的旋转播撒，种子的播撒更加均匀；通过第二摆杆19的摆动带动弧形刮板16进行覆土；翻土打孔、草种播撒、覆土操作一步到位，大大提高了工作效率，提高了园林播种的效果，有效解决了传统的草种播撒过程劳动量大、播种效率低下的缺点。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
