技术领域
本实用新型涉及农业种植领域，具体是一种可调间距的旋耕机。
背景技术
种植业是利用植物的生活机能，通过人工培育以取得粮食、副食品、饲料和工业原料的社会生产部门，种植业是农业的主要组成部分之一，包括各种农作物、林木、果树、药用和观赏等植物的栽培，在中国通常指粮、棉、油、糖、麻、丝、烟、茶、果、药、杂等作物的生产。
土地翻耕是农业生产中的重要作业环节，是将作物种植用化肥、土壤表层前茬残叶及表层盐碱化土壤翻耕到土层下面，从而使下层土壤翻至表面。通过定期翻耕能极大改善土壤的透气性、增加土壤的肥力，有利于农作物的生长。旋耕机是最常用的土壤翻耕机械，旋耕机可以将土壤翻开并疏松，以达到旋耕松土的目的，但是现有的旋耕机的刀具和传动轴之间无法调节间距，在不同密度的田地里使用时工作效率低下，而且翻耕时人们还需要人工将肥料抛洒在待翻耕的土地上来增加土壤的肥力，劳动强度大，花费时间长，而且肥料难以抛洒均匀，这都为人们的后续种植带来了不便。
实用新型内容
本实用新型的目的在于提供一种可调间距的旋耕机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种可调间距的旋耕机，包括机架、拨肥装置、开沟装置、旋耕装置、蒲滚和平泥板，所述拨肥装置包括搅拌电机、搅拌轴、搅拌叶片和切割片，机架上设置有肥料箱，肥料箱的上端设置有肥料入口，肥料箱的下端设置有肥料出口，拨肥装置安装在机架上并且拨肥装置位于肥料入口的正下方，搅拌电机的输出端与搅拌轴相连，搅拌叶片均匀的分布在搅拌轴上并且切割片设置在相邻的两个搅拌叶片之间，肥料出口处倾斜的设置有肥料导向板，开沟装置、旋耕装置、蒲滚和平泥板从左至右依次安装在机架的底部，开沟装置包括开沟犁刀、套筒、丝杆和转轮，开沟犁刀设置在机架底部的最左侧并且开沟犁刀右端的上部固定连接套筒，套筒通过螺纹与丝杆相连并且丝杆转动连接有套环，套环固定连接在机架上，丝杆的顶部与转轮之间采用固定连接，旋耕装置包括旋耕刀和传动轴，旋耕刀包括旋耕刀轴、镶嵌块和旋耕刀叶片，旋耕刀轴的形状为圆环形并且镶嵌块均匀的分布在旋耕刀轴的内部，镶嵌块上设置有第一螺孔，旋耕刀叶片的数量为多个并且旋耕刀叶片均匀的焊接在旋耕刀轴上，传动轴包括传动轴体和镶嵌槽，镶嵌槽均匀的设置在传动轴体的表面并且镶嵌槽上设置有第二螺孔，第一螺孔与第二螺孔的位置相对应，旋耕刀轴通过镶嵌块与镶嵌槽的配合安装在传动轴体上并且采用螺栓固定，蒲滚通过活动连接杆与旋耕装置相连并且蒲滚上设置有耐磨套，平泥板固定在机架底部的最右侧，平泥板的下端通过压力杆与机架的右端相连并且压力杆表面环绕有减震弹簧，机架上还设置有转动电机，转动电机通过传动部件与传动轴相连，机架的正面还设置有限深块。
作为本实用新型进一步的方案：搅拌叶片的形状为犁形并且搅拌叶片的末端设置有刮料器。
作为本实用新型进一步的方案：开沟犁刀的上部固定连接有伸缩杆，伸缩杆的上部与机架的下端固定连接。
作为本实用新型进一步的方案：转动电机通过电机基座安装在机架上并且采用螺栓固定。
作为本实用新型进一步的方案：蒲滚包括滚芯、滚叶和滚轴，蒲滚的侧边设置有挡泥板。
作为本实用新型进一步的方案：旋耕刀叶片的数量为3-6个。
与现有技术相比，本实用新型的有益效果是：该装置设计合理，使用简单，人们通过镶嵌块和镶嵌槽的配合并且采用螺栓固定，根据螺栓孔距的不同来调节旋耕刀与旋耕刀之间的间距，便于安装和拆卸旋耕刀片叶片，省时省力；该装置将人工施肥替换为机械化施肥，边旋耕边施肥，使土壤和肥料混合均匀，有利于农作物生长，使用效果好。
附图说明

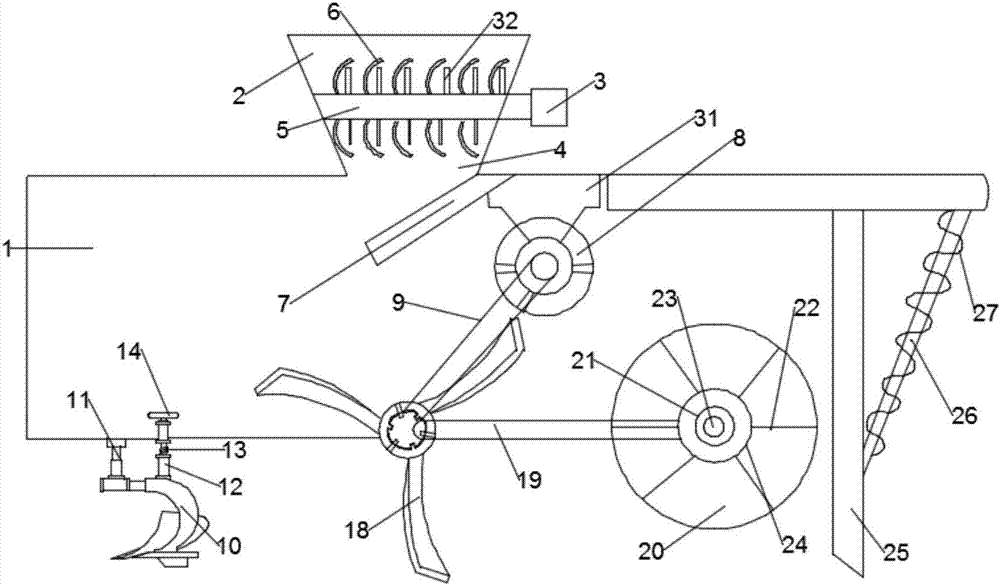

图1为可调间距的旋耕机的结构示意图。
图2为可调间距的旋耕机中旋耕刀的结构示意图。
图3为可调间距的旋耕机中传动轴的侧视图。
图4为可调间距的旋耕机中传动轴的正视图。
其中：1-机架，2-肥料箱，3-搅拌电机，4-肥料出口，5-搅拌轴，6-搅拌叶片，7-肥料导向板，8-转动电机，9-传动部件，10-开沟犁刀，11-伸缩杆，12-套筒，13-丝杆，14-转轮，15-旋耕刀轴，16-第一螺孔，17-镶嵌块，18-旋耕刀叶片，19-活动连接杆，20-蒲滚，21-滚芯，22-滚叶，23-滚轴，24-耐磨套，25-平泥板，26-压力杆，27-减震弹簧，28-传动轴体，29-镶嵌槽，30-第二螺孔，31-电机基座，32-切割片。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
请参阅图1-4，一种可调间距的旋耕机，包括机架1、拨肥装置、开沟装置、旋耕装置、蒲滚20和平泥板25，所述拨肥装置包括搅拌电机3、搅拌轴5、搅拌叶片6和切割片32，机架1上设置有肥料箱2，肥料箱2的上端设置有肥料入口3，肥料箱2的下端设置有肥料出口4，拨肥装置安装在机架1上并且拨肥装置位于肥料入口3的正下方，搅拌电机3的输出端与搅拌轴5相连，搅拌叶片6均匀的分布在搅拌轴5上并且切割片32设置在相邻的两个搅拌叶片6之间，肥料出口4处倾斜的设置有肥料导向板7，开沟装置、旋耕装置、蒲滚20和平泥板25从左至右依次安装在机架1的底部，开沟装置包括开沟犁刀10、套筒12、丝杆13和转轮14，开沟犁刀10设置在机架1底部的最左侧并且开沟犁刀10右端的上部固定连接套筒12，套筒12通过螺纹与丝杆13相连并且丝杆13转动连接有套环，套环固定连接在机架1上，丝杆13的顶部与转轮14之间采用固定连接，旋耕装置包括旋耕刀和传动轴，旋耕刀包括旋耕刀轴15、镶嵌块17和旋耕刀叶片18，旋耕刀轴15的形状为圆环形并且镶嵌块17均匀的分布在旋耕刀轴15的内部，镶嵌块17上设置有第一螺孔16，旋耕刀叶片18的数量为多个并且旋耕刀叶片18均匀的焊接在旋耕刀轴15上，传动轴包括传动轴体28和镶嵌槽29，镶嵌槽29均匀的设置在传动轴体28的表面并且镶嵌槽29上设置有第二螺孔30，第一螺孔16与第二螺孔30的位置相对应，旋耕刀轴15通过镶嵌块17与镶嵌槽29的配合安装在传动轴体28上并且采用螺栓固定，蒲滚20通过活动连接杆19与旋耕装置相连并且蒲滚20上设置有耐磨套24，平泥板25固定在机架1底部的最右侧，平泥板25的下端通过压力杆26与机架1的右端相连并且压力杆26表面环绕有减震弹簧27，机架1上还设置有转动电机8，转动电机8通过传动部件9与传动轴相连，机架1的正面还设置有限深块。搅拌叶片6的形状为犁形并且搅拌叶片6的末端设置有刮料器。开沟犁刀10的上部固定连接有伸缩杆11，伸缩杆11的上部与机架1的下端固定连接。蒲滚20包括滚芯21、滚叶22和滚轴23，蒲滚20的侧边设置有挡泥板。旋耕刀叶片18的数量为3-6个。转动电机8通过电机基座31安装在机架1上并且采用螺栓固定。
本实用新型的工作原理是：启动该装置，转轮14带动丝杆13转动，丝杆13通过螺纹连接的套筒12带动开沟犁刀10上下移动从而对土地进行开沟，伸缩杆11可以伸缩从而实现开沟犁刀10耕犁深度的调节，搅拌电机3带动搅拌轴5转动，搅拌轴5带动搅拌叶片6和切割片32对肥料进行搅拌和切割，转动电机8通过传动部件9带动传动轴工作，传动轴带动旋耕刀工作从而实现对开沟后的土地进行旋耕，搅拌后的肥料在肥料导向板7的作用下对旋耕后的土地进行施肥，平泥板25对旋耕后的土地进行平整，压力杆26和减震弹簧27配合使用可以将降低装置的震动程度。旋耕刀安装在传动轴上时，旋耕刀轴15的镶嵌块17与传动轴体28上的镶嵌槽29对应安装，方便拆卸，旋耕刀叶片18损坏后可以很快的将其更换，并且可以调节其间距，将旋耕刀轴15套入传动轴体28之后调整两个旋耕刀之间的间距，采用螺栓穿过第一螺孔16，然后固定在第二螺孔30里，固定好旋耕刀轴15后，将传动轴体28的两端固定在机架1的两侧。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
