技术领域
本实用新型涉及一种家畜饲料加工设施，具体是一种带干燥除尘的家畜饲料细化装置。
背景技术
在家畜生产过程中必不可少的就是饲料，饲料经常需要使用饲料粉碎机，饲料粉碎机主要用于粉碎各种饲料和各种粗饲料，饲料粉碎的目的是增加饲料表面积和调整粒度，增加表面积提高了适口性，且在消化边内易与消化液接触，有利于提高消化率，更好吸收饲料营养成分；调整粒度一方面减少了畜禽咀嚼对耗用的能量，另一方面对输送、贮存、混合及制粒更为方便，效率和质量更好；现有的用于处理饲料的装置功能单一，不具备干燥除尘的功能；同时，处理后的饲料的出料时容易发生堵塞；因此，需要进行改进。
实用新型内容
针对上述现有技术的不足，本实用新型要解决的技术问题是提供一种防堵的带干燥除尘的家畜饲料细化装置。
为解决上述技术问题，本实用新型提供了如下技术方案：
一种带干燥除尘的家畜饲料细化装置，包括细化装置和收集装置；所述细化装置包括支撑柱、固定板、下料板、防阻装置、横板、驱动电机、转轴、主动齿轮、从动齿轮、出气管、热风机、进料斗、粉碎箱、过滤格栅、螺旋粉碎片、粉碎轴、吸风机、吸尘管和杂质收集盒；所述支撑柱的上端设置有横板，采用焊接固定，支撑板的内侧下端固定设置有固定板；所述粉碎箱穿插固定设置在横板的上面，粉碎箱的上端设置有进料斗；所述驱动电机固定设置在横板的上面右侧，驱动电机的左端通过转轴和主动齿轮相连接，主动齿轮的上端设置有相匹配的从动齿轮；所述粉碎轴分别设置在主动齿轮和从动齿轮的左端，粉碎轴的上面固定设置有螺旋粉碎片；所述热风机固定设置在粉碎箱的上面右端；所述杂质收集盒固定设置在横板的上面左侧；所述过滤格栅固定设置在粉碎箱的内腔左侧上方；所述下料板设置在粉碎箱的下端；所述收集装置包括盛放皿、固定装置和收集皿；所述盛放皿固定设置在固定板的上面且设置在粉碎箱的正下方；所述固定装置包括固定块、螺旋弹簧、伸缩杆和旋紧把手；所述固定块的右端设置有伸缩杆，伸缩杆的上面左侧设置有螺旋弹簧，伸缩杆的右端固定设置有旋紧把手；所述收集皿的外侧设置有拉环；所述电动轴的上面设置有滚轮，滚轮的上面设置有三角搅拌片。
作为本实用新型进一步的改进方案：所述热风机的右端通过出气管和粉碎箱的右侧上方相连接。
作为本实用新型进一步的改进方案：所述杂质收集盒的左端通过吸尘管和吸风机相连接，吸风机固定设置在杂质收集盒的上面，吸风机的右端通过吸尘管和粉碎箱的左侧上方相连接。
作为本实用新型进一步的改进方案：所述粉碎箱的内腔下端设置有防阻装置。
作为本实用新型更进一步的改进方案：所述盛放皿的内腔中通过固定装置设置有收集皿。
与现有技术相比，本实用新型的有益效果是：
本实用新型装置通过在粉碎轴的上面固定设置有螺旋粉碎片，具有对饲料进行粉碎细化的功能；将热风机的右端通过出气管和粉碎箱的右侧上方相连接，具有向粉碎箱内鼓入热风便于饲料干燥的功能；将吸风机的右端通过吸尘管和粉碎箱的左侧上方相连接，具有将饲料中的灰尘和杂质除去的功能；在粉碎箱的内腔下端设置有防阻装置，能够避免下料口堵塞，使得饲料顺利落下；将盛放皿的内腔中通过固定装置设置有收集皿，使收集皿5固定在盛放皿内，防止发生晃动；本装置具有制作工艺简单、实用性强和饲料处理效果好的特点。
附图说明

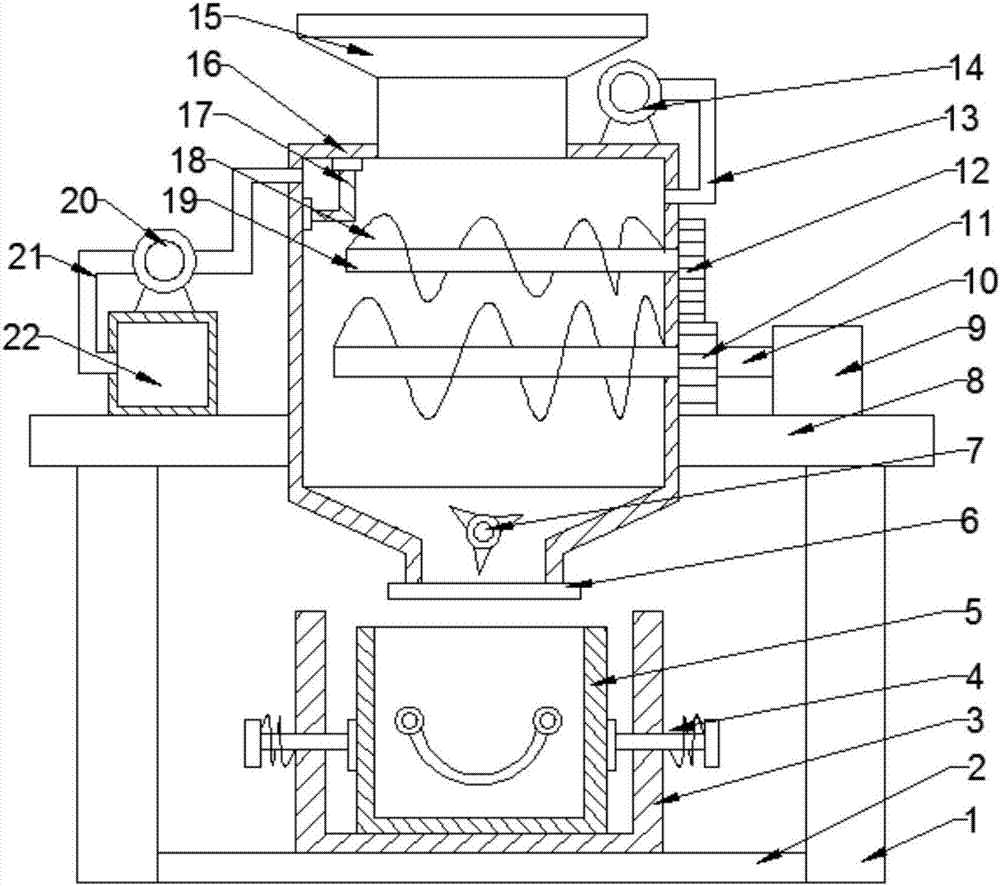

图1为带干燥除尘的家畜饲料细化装置的结构示意图；
图2为带干燥除尘的家畜饲料细化装置中固定装置的结构示意图；
图3为带干燥除尘的家畜饲料细化装置中收集皿的结构示意图；
图4为带干燥除尘的家畜饲料细化装置中防阻装置的结构示意图；
图中：1-支撑柱、2-固定板、3-盛放皿、4-固定装置、5-收集皿、6-下料板、7-防阻装置、8-横板、9-驱动电机、10-转轴、11-主动齿轮、12-从动齿轮、13-出气管、14-热风机、15-进料斗、16-粉碎箱、17-过滤格栅、18-螺旋粉碎片、19-粉碎轴、20-吸风机、21-吸尘管、22-杂质收集盒、23-固定块、24-螺旋弹簧、25-伸缩杆、26-旋紧把手、27-拉环、28-电动轴、29-滚轮、30-三角搅拌片。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
请参阅图1，本实施例提供了一种带干燥除尘的家畜饲料细化装置，包括细化装置和收集装置；所述细化装置包括支撑柱1、固定板2、下料板6、防阻装置7、横板8、驱动电机9、转轴10、主动齿轮11、从动齿轮12、出气管13、热风机14、进料斗15、粉碎箱16、过滤格栅17、螺旋粉碎片18、粉碎轴19、吸风机20、吸尘管21和杂质收集盒22；所述支撑柱1的上端设置有横板8，采用焊接固定，支撑板1的内侧下端固定设置有固定板2；所述粉碎箱16穿插固定设置在横板8的上面，粉碎箱16的上端设置有进料斗15；所述驱动电机9固定设置在横板8的上面右侧，驱动电机9的左端通过转轴10和主动齿轮11相连接，主动齿轮11的上端设置有相匹配的从动齿轮12；所述粉碎轴19分别设置在主动齿轮11和从动齿轮12的左端，粉碎轴19的上面固定设置有螺旋粉碎片18，具有对饲料进行粉碎细化的功能；所述热风机14固定设置在粉碎箱16的上面右端，热风机14的右端通过出气管13和粉碎箱16的右侧上方相连接，具有向粉碎箱16内鼓入热风便于饲料干燥的功能；所述杂质收集盒22固定设置在横板8的上面左侧，杂质收集盒22的左端通过吸尘管21和吸风机20相连接，吸风机20固定设置在杂质收集盒22的上面，吸风机20的右端通过吸尘管21和粉碎箱16的左侧上方相连接，具有将饲料中的灰尘和杂质除去的功能；所述过滤格栅17固定设置在粉碎箱16的内腔左侧上方，具有防止饲料进入的功能；所述防阻装置7设置在粉碎箱16的内腔下端，能够避免下料口堵塞，使得饲料顺利落下；所述下料板6设置在粉碎箱16的下端；所述收集装置包括盛放皿3、固定装置4和收集皿5；所述盛放皿3固定设置在固定板2的上面且设置在粉碎箱16的正下方，盛放皿3的内腔中通过固定装置4设置有收集皿5，使收集皿5固定在盛放皿3内，防止发生晃动。
请参阅图2，本实用新型中，所述固定装置4包括固定块23、螺旋弹簧24、伸缩杆25和旋紧把手26；所述固定块23的右端设置有伸缩杆25，伸缩杆25的上面左侧设置有螺旋弹簧24，伸缩杆25的右端固定设置有旋紧把手26。
请参阅图3，本实用新型中，所述收集皿5的外侧设置有拉环27，具有便于将收集皿5取出的功能。
请参阅图4，本实用新型中，所述电动轴28的上面设置有滚轮29，滚轮29的上面设置有三角搅拌片30，能够避免下料口堵塞，使得饲料顺利落下。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
