技术领域
本实用新型涉及物流运输设备领域，特别是一种用于运输小型宠物的物流箱。
背景技术
为了确保交通运输的安全性，因此要求人们在乘坐火车或者飞机等交通工具时不可以携带宠物，因此需要将宠物进行单独运输。
人们经常采取火车托运或者航空托运等物流方法来运送自己的宠物，但是在运输过程中要保证宠物的生存条件，也要保证宠物的舒适性，避免不同地区天气不同出现宠物生病的现象，另外满足宠物有足够水分饮用，因此设置本装置是很有必要的。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种用于运输小型宠物的物流箱。
实现上述目的本实用新型的技术方案为，一种用于运输小型宠物的物流箱，包括矩形基座,所述矩形基座内部为空心结构，所述矩形基座上表面固定连接有矩形塑胶笼，所述矩形塑胶笼右侧表面加工有矩形开口，所述矩形塑胶笼右侧表面且位于矩形开口两侧固定连接有一对条形滑轨，所述一对条形滑轨内的每个条形滑轨上均设有电控小车，所述一对电控小车右侧表面固定连接有矩形筛网挡门，所述矩形筛网挡门上表面固定连接有N型拉手，所述矩形筛网挡门下表面固定连接有磁铁片，所述矩形基座上表面右端固定连接有与磁铁片相匹配的条形铁片，所述矩形筛网挡门侧表面中心处加工有圆形开口，所述圆形开口内嵌装有散热风扇，所述矩形塑胶笼内左侧表面上端设有存水箱，所述存水箱下表面固定连接有出水管，所述矩形塑胶笼内左侧表面且位于存水箱下方固定连接有矩形饮水槽，所述矩形饮水槽上表面左端固定连接有与出水管相匹配的水管固定夹，所述矩形饮水槽内侧表面设有水位传感器，所述矩形基座内设有多个加热片，所述存水箱上表面设有温度传感器，所述矩形塑胶笼上表面铰链连接有门型提手，所述门型提手上套装有橡胶摩擦圈，所述矩形基座下表面四角处固定连接有两对减震垫。
所述矩形筛网挡门两侧表面固定连接有与圆形开口相匹配的一对筛网挡板。
所述出水管上套装有电磁控制阀。
所述矩形塑胶笼内上表面设有吸水渗透层。
所述温度传感器的型号为TR-02025。
利用本实用新型的技术方案制作的一种用于运输小型宠物的物流箱，清洁效果好，能够保证宠物舒适的生存环境，方便宠物饮水，结构新颖，适用范围广。
附图说明

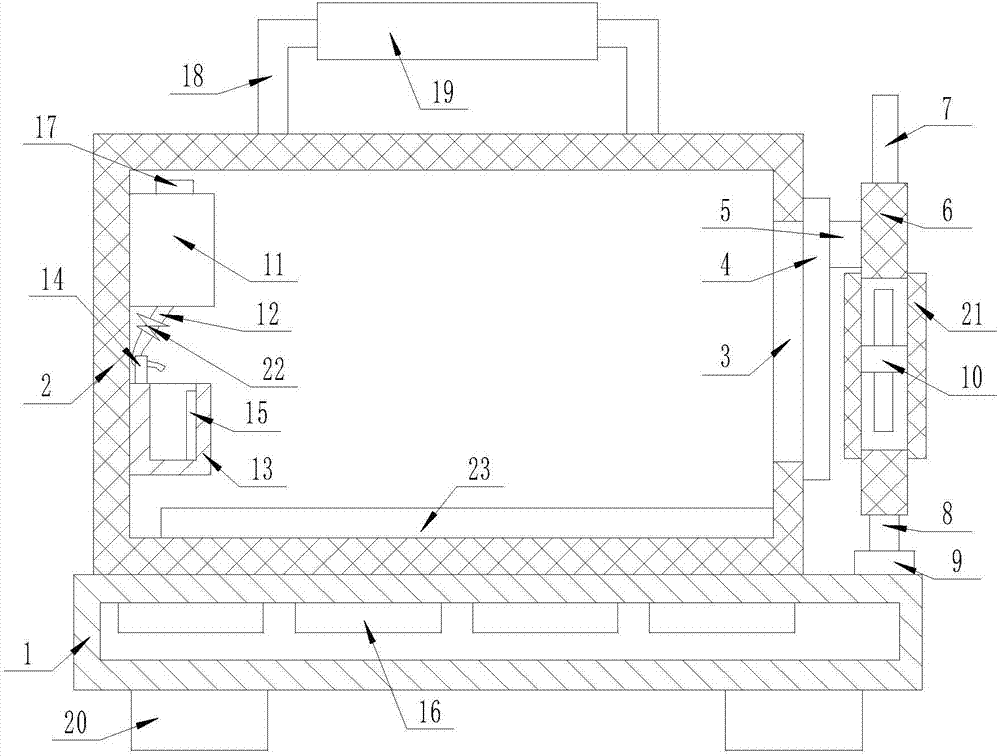

图1是本实用新型所述一种用于运输小型宠物的物流箱的结构示意图；
图2是本实用新型所述一种用于运输小型宠物的物流箱的俯视图；
图中，1、矩形基座；2、矩形塑胶笼；3、矩形开口；4、条形滑轨；5、电控小车；6、矩形筛网挡门；7、N型拉手；8、磁铁片；9、条形铁片；10、散热风扇；11、存水箱；12、出水管；13、矩形饮水槽；14、水管固定夹；15、水位传感器；16、加热片；17、温度传感器；18、门型提手；19、橡胶摩擦圈；20、减震垫；21、筛网挡板；22、电磁控制阀；23、吸水渗透层。
具体实施方式
下面结合附图对本实用新型进行具体描述，如图1-2所示，一种用于运输小型宠物的物流箱，包括矩形基座1，所述矩形基座1内部为空心结构，所述矩形基座1上表面固定连接有矩形塑胶笼2，所述矩形塑胶笼2右侧表面加工有矩形开口3，所述矩形塑胶笼2右侧表面且位于矩形开口3两侧固定连接有一对条形滑轨4，所述一对条形滑轨4内的每个条形滑轨4上均设有电控小车5，所述一对电控小车5右侧表面固定连接有矩形筛网挡门6，所述矩形筛网挡门6上表面固定连接有N型拉手7，所述矩形筛网挡门6下表面固定连接有磁铁片8，所述矩形基座1上表面右端固定连接有与磁铁片8相匹配的条形铁片9，所述矩形筛网挡门6侧表面中心处加工有圆形开口，所述圆形开口内嵌装有散热风扇10，所述矩形塑胶笼2内左侧表面上端设有存水箱11，所述存水箱11下表面固定连接有出水管12，所述矩形塑胶笼2内左侧表面且位于存水箱11下方固定连接有矩形饮水槽13，所述矩形饮水槽13上表面左端固定连接有与出水管12相匹配的水管固定夹14，所述矩形饮水槽13内侧表面设有水位传感器15，所述矩形基座1内设有多个加热片16，所述存水箱11上表面设有温度传感器17，所述矩形塑胶笼2上表面铰链连接有门型提手18，所述门型提手18上套装有橡胶摩擦圈19，所述矩形基座1下表面四角处固定连接有两对减震垫20；所述矩形筛网挡门6两侧表面固定连接有与圆形开口相匹配的一对筛网挡板21；所述出水管12上套装有电磁控制阀22；所述矩形塑胶笼2内上表面设有吸水渗透层23；所述温度传感器17的型号为TR-02025。
本实施方案的特点为，矩形基座1用来承载整个装置，增加装置的稳定性，矩形塑胶笼2用来承装动物，一对条形滑轨4上的电控小车5上下移动，使得矩形筛网挡门6上下移动控制开和关，方便灵活，磁铁片8和条形铁片9相匹配增加牢固性，温度传感器17检测环境温度，散热风扇10有利于旋转吹风散热，多个加热片16能够加热保温，保证装置内的温度，水位传感器15检测水位高度，电磁控制阀22打开控制水流量，矩形饮水槽13方便动物饮用水，水管固定夹14用于固定出水管12，门型提手18方便携带装置，橡胶摩擦圈19防止磨手，清洁效果好，能够保证宠物舒适的生存环境，方便宠物饮水，结构新颖，适用范围广。
在本实施方案中，首先在本装置空闲处安装可编程系列控制器，以MAM-200型号的控制器为例，将该型号控制器的五个输出端子通过导线分别与电控小车5、水位传感器15、加热片16、温度传感器17和电磁控制阀22的输入端连接。本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：矩形基座1用来承载整个装置，矩形塑胶笼2用来承装动物，矩形开口3方便动物进出，一对条形滑轨4上的电控小车5上下移动，带动矩形筛网挡门6上下移动控制开和关，N型拉手7方便矩形筛网挡门6的开关，同时磁铁片8和条形铁片9相匹配增加牢固性，温度传感器17检测环境温度，当温度过高时，圆形开口内嵌装的散热风扇10开始旋转吹风散热，当温度过低时，矩形基座1内的多个加热片16开始加热保温，矩形饮水槽13内的水位传感器15检测水位高度，当水位过低时，电磁控制阀22打开，存水箱11下的出水管12将水流入矩形饮水槽13内，方便动物饮用，水管固定夹14用于固定出水管12，门型提手18方便携带装置，橡胶摩擦圈19防止磨手，两对减震垫20可以减少装置的晃动，一对筛网挡板21起到保护作用，吸水渗透层23可以吸收动物尿液，可以选择温度传感器17的型号为TR-02025。
实施例2：水位传感器可以替换为水位计，其他结构与实施例1相同，同样能够达到检测水槽内水位的效果。
上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
