技术领域
本实用新型涉及照明技术领域，具体是一种微波控制双电源LED灯具。
背景技术
随着全球温室效应所引起的负面效应不断显现，世界上各个国家都把节能减排作为本国经济发展中所必须考虑的一个重要问题，LED照明技术正是在此背景之下应运而生的一项新兴节能技术。目前LED照明产品已经应用到了日常生活中，随着LED的迅速发展。现在白光LED光源相比的传统光源具有寿命长、固体照明不易损坏、高光效、无汞环保、抗震等优点，未来将成为第三代光源，将带来照明领域的又一次革命。尤其是在走廊灯的使用上，现有的走廊灯大多需要人工控制开启，而且遇到断电时无法正常工作，给人们带来不便。
实用新型内容
本实用新型的目的在于提供一种微波控制双电源LED灯具，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种微波控制双电源LED灯具，包括电源模块、电容C1、电位器RP1和芯片IC1，所述电容C1的一端连接电阻R3、LED灯具H、芯片IC1的引脚4和电源模块，芯片IC1的引脚6连接芯片IC2的引脚3，芯片IC2的引脚1连接电阻R2，电阻R2的另一端连接芯片IC2的引脚4、芯片IC3的引脚3和芯片IC4的引脚1，电阻R3的另一端连接电位器RP1的一个固定端、电位器RP1的滑动端和芯片IC3的引脚1，电位器RP1的另一个固定端连接电阻R4的另一端和芯片IC4的引脚3，芯片IC3的引脚4连接芯片IC4的引脚4和三极管V1的基极，三极管V1的集电极连接LED灯具H的另一端，电容C1的另一端连接三极管V1的发射极和电阻R4的另一端并接地。
作为本实用新型的优选方案：所述继电器K为常闭触点继电器。
作为本实用新型的优选方案：所述芯片IC1的型号为RD627，所述芯片IC2、芯片IC2、芯片IC4的型号均为LM339。
作为本实用新型的优选方案：所述电源模块包括电阻R1、电容C3、继电器K和蓄电池E，电阻R1的一端连接电容C1和220V交流电，电阻R1的另一端连接电容C1的另一端和整流桥T的端口1，整流桥T的端口3连接220V交流电的另一端，整流桥T的端口2连接二极管D1的阳极和继电器K，二极管D1的阴极连接芯片IC5的引脚1和继电器K的触点K-1，芯片IC5的引脚2连接蓄电池E的负极、继电器K的另一端、电容C4和整流桥T的端口4，继电器K的触点K-1的另一端连接蓄电池E的正极，芯片IC5的引脚3连接电容C4的另一端并输出12直流电压。
作为本实用新型的优选方案：所述芯片IC5的型号为LM7812。
作为本实用新型的优选方案：所述继电器K为常闭触点继电器。
与现有技术相比，本实用新型的有益效果是：本实用新型微波控制双电源LED灯具针对控制电路进行改进，利用微波感应控制技术，智能控制LED灯的开启，不需要人工操作，同时还使用双电源供电模块，避免断电给人们造成的影响，因此具使用功能多样、智能程度高和使用方便的优点。
附图说明

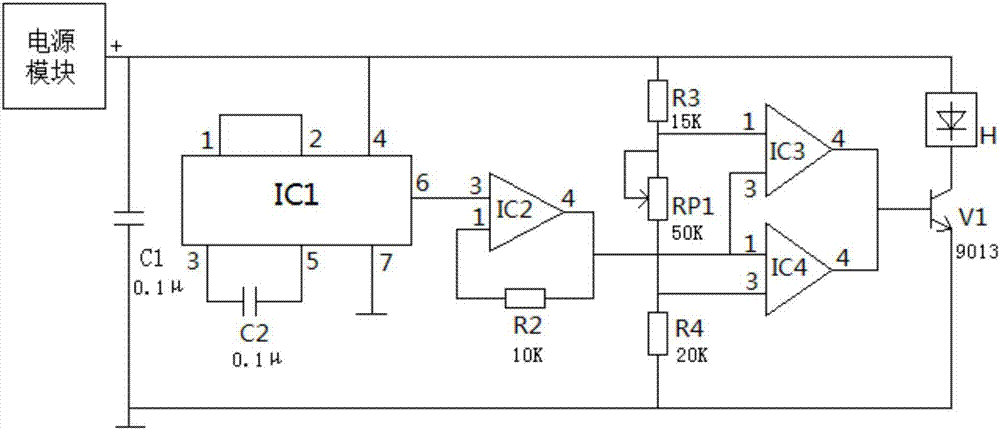

图1为微波控制双电源LED灯具的电路图；
图2为电源模块的电路图。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1、2，一种微波控制双电源LED灯具，包括电源模块、电容C1、电位器RP1和芯片IC1，所述电容C1的一端连接电阻R3、LED灯具H、芯片IC1的引脚4和电源模块，芯片IC1的引脚6连接芯片IC2的引脚3，芯片IC2的引脚1连接电阻R2，电阻R2的另一端连接芯片IC2的引脚4、芯片IC3的引脚3和芯片IC4的引脚1，电阻R3的另一端连接电位器RP1的一个固定端、电位器RP1的滑动端和芯片IC3的引脚1，电位器RP1的另一个固定端连接电阻R4的另一端和芯片IC4的引脚3，芯片IC3的引脚4连接芯片IC4的引脚4和三极管V1的基极，三极管V1的集电极连接LED灯具H的另一端，电容C1的另一端连接三极管V1的发射极和电阻R4的另一端并接地。
继电器K为常闭触点继电器。
芯片IC1的型号为RD627，所述芯片IC2、芯片IC2、芯片IC4的型号均为LM339。
电源模块包括电阻R1、电容C3、继电器K和蓄电池E，电阻R1的一端连接电容C1和220V交流电，电阻R1的另一端连接电容C1的另一端和整流桥T的端口1，整流桥T的端口3连接220V交流电的另一端，整流桥T的端口2连接二极管D1的阳极和继电器K，二极管D1的阴极连接芯片IC5的引脚1和继电器K的触点K-1，芯片IC5的引脚2连接蓄电池E的负极、继电器K的另一端、电容C4和整流桥T的端口4，继电器K的触点K-1的另一端连接蓄电池E的正极，芯片IC5的引脚3连接电容C4的另一端并输出12直流电压。
芯片IC5的型号为LM7812。继电器K为常闭触点继电器。
本实用新型的工作原理是：电源电路如图2所示，电路中的电阻R1、电容C1、继电器K、蓄电池E等元件组成双电源供电模块，市电供电正常时，220V市电电压经过电阻R1和电容C1降压后，在进入整流桥T中整流，从整流桥T的端口2输出的电压加在继电器K上，使得其触点K-1断开，由市电电压给电路供电，电压经过芯片IC5稳压后输出直流电给图1中电路供电，芯片IC1通电后，便向外发射微波信号，在一定的空间范围内形成感应磁场。在无人进人有效探测区时，IC1的6脚输出低电压，IC2的1脚和7脚均输出低电平，三极管V1因基极无触发电压而截止，LED灯H不亮。当有人进入探测区并且移动时，芯片IC1的发射信号与反射回来的信号之间会产生频率偏移，此信息经IC1检波及放大处理后，从其6脚输出一个与人体移动相对应的直流电平信号，经IC2放大及IC3和IC4比较处理后，从IC3的4脚或IC4的4脚输出触发高电平，使三极管V1导通，LED灯具H点亮。遇到市电断电时，继电器K失电，其触点K-1吸合，由蓄电池E给电路供电，防止因断电造成踩踏、摔伤等事故，二极管D1为止逆二极管，防止蓄电池E的电压影响继电器K的动作。
