技术领域
本实用新型涉及农业养殖领域，具体是一种养蚕用消毒粉涂覆装置。
背景技术
在养蚕的过程中，需要对桑叶和蚕体进行杀菌消毒，传统的方式多是蚕农徒手进行消毒粉的抛洒，这样的涂覆方式费时费力，同时对蚕农的手部皮肤损害较大，同时徒手抛散消毒粉容易导致涂覆不均匀，同时还会造成消毒粉的浪费。
实用新型内容
本实用新型的目的在于提供一种养蚕用消毒粉涂覆装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种养蚕用消毒粉涂覆装置，包括壳体、粉仓、载料板和驱动机构；所述粉仓嵌装在壳体的顶部壳壁上，粉仓位于壳体外部的仓体上设置有填充口，粉仓的底部均布有通孔，粉仓的内腔顶部安装有激振器；所述载料板设置在壳体的内腔中部位置，载料板呈弧形，载料板的右侧铰接在壳体的右侧内腔壁上，载料板的左侧固定有连接板，连接板的下方设置有搭接块，搭接块固定在壳体的内腔壁上，连接板的上方还设置有限位块，限位块固定在壳体的内腔壁上，壳体的右侧对应载料板的位置上设置有入料口，壳体的前侧壳壁上安装有出料门；所述驱动机构设置在载料板的左下方，驱动机构包括滑移杆、套筒和转盘，套筒固定在壳体的内腔底部位于连接板正下方的位置上，滑移杆滑动连接在套筒中并通过弹簧与套筒的内腔筒底连接，转盘设置在滑移杆的左侧，转盘通过外围电机驱动，转盘上连接有一转杆，转杆的末端安装有抵触轮，滑移杆的左侧固定有与抵触轮相配合的抵触板，且初始状态下抵触轮位于抵触板的上表面的最右侧。
作为本实用新型进一步的方案：所述激振器为高频激振器。
作为本实用新型进一步的方案：所述出料门通过合页转动连接壳体。
作为本实用新型进一步的方案：所述出料门上还固定有把手。
作为本实用新型进一步的方案：所述滑移杆的顶部还设置有缓冲头。
与现有技术相比，本实用新型的有益效果是：
本实用新型能够有效地代替人工对桑叶和蚕体进行消毒粉的涂覆工作，结构合理，操作便捷；工作过程中，通过激振器带动粉仓振动，使得消毒粉得以从通孔中被抖落下去，对桑叶和蚕体进行涂覆，同时由驱动机构带动载料板持续性地对物料进行翻动，避免物料堆积在一起从而导致消毒粉涂覆不均匀；同时在粉仓中的消毒粉消耗完毕以后，还可以让驱动机构继续运行一段时间，从而使得物料连同消毒粉一起被翻动，从而使得消毒粉能够更多的附着到物料上，提高消毒粉的利用率，避免浪费。
附图说明

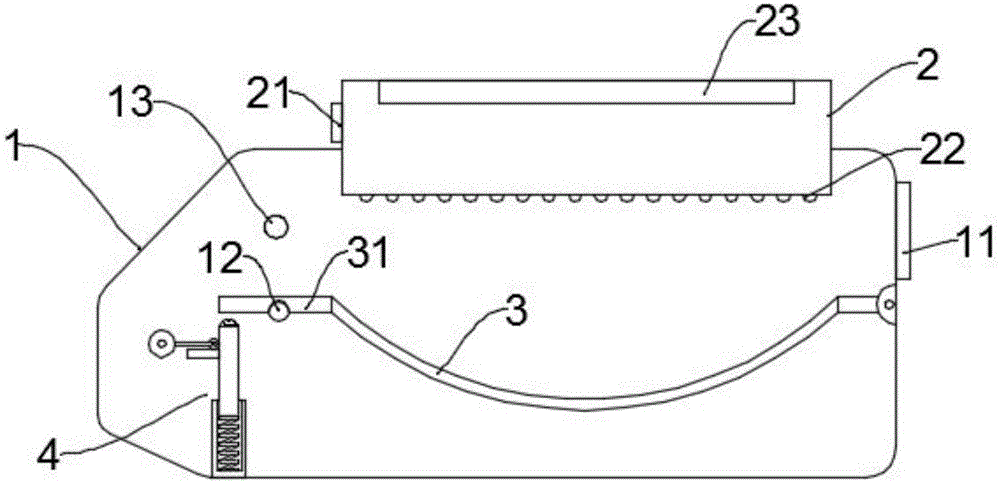

图1为养蚕用消毒粉涂覆装置的结构示意图。
图2为养蚕用消毒粉涂覆装置的外视图。
图3为养蚕用消毒粉涂覆装置中驱动机构的结构示意图。
图中：1-壳体、11-入料口、12-搭接块、13-限位块、14-出料门、141-合页、142-把手、2-粉仓、21-填充口、22-通孔、23-激振器、3-载料板、31-连接板、4-驱动机构、41-滑移杆、411-缓冲头、412-抵触板、42-套筒、43-弹簧、44-转盘、45-转杆、451-抵触轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1～3，本实用新型实施例中，一种养蚕用消毒粉涂覆装置，包括壳体1、粉仓2、载料板3和驱动机构4；所述粉仓2嵌装在壳体1的顶部壳壁上，粉仓2位于壳体1外部的仓体上设置有填充口21，用于填充消毒粉，粉仓2的底部均布有通孔22，粉仓2的内腔顶部安装有激振器23，进一步的，激振器23为高频激振器，工作时，由激振器23带动粉仓2振动，从而使得消毒粉得以从通孔22中被抖落下去；所述载料板3设置在壳体1的内腔中部位置，载料板3呈弧形，载料板3的右侧铰接在壳体1的右侧内腔壁上，载料板3的左侧固定有连接板31，连接板31的下方设置有搭接块12，搭接块12固定在壳体1的内腔壁上，由搭接块12对载料板3的左端进行支撑，连接板31的上方还设置有限位块13，限位块13固定在壳体1的内腔壁上，能够对载料板3的最大摆动角度进行限定，壳体1的右侧对应载料板3的位置上设置有入料口11，壳体1的前侧壳壁上安装有出料门14，出料门14通过合页转动连接壳体1，出料门14上还固定有把手142，用于出料门14的翻转操作；
所述驱动机构4设置在载料板3的左下方，驱动机构4包括滑移杆41、套筒42和转盘44，套筒42固定在壳体1的内腔底部位于连接板31正下方的位置上，滑移杆41滑动连接在套筒42中并通过弹簧43与套筒42的内腔筒底连接，滑移杆41的顶部还设置有缓冲头411，避免滑移杆41和连接板31的硬性接触，减少对部件的损害，转盘44设置在滑移杆41的左侧，转盘44通过外围电机驱动，转盘44上连接有一转杆45，转杆45的末端安装有抵触轮451，滑移杆41的左侧固定有与抵触轮451相配合的抵触板412，且初始状态下抵触轮451位于抵触板412的上表面的最右侧，工作时，由转盘44带动转杆45顺时针转动，转杆45转动的过程中带动抵触轮451在抵触板412的上表面上从右向左滑动，从而带动滑移杆41向下移动，弹簧43被压缩，当抵触轮451与抵触板412的上表面脱离接触时，滑移杆41在弹簧43回复弹力的作用下向上弹起，从而撞击连接板31，载料板3在瞬间冲击力的作用下左侧被翘起，如此反复，就使得载物板3持续性地以右侧铰接点为支点摆动，从而翻动物料，避免物料堆积在一起从而导致消毒粉涂覆不均匀，同时在粉仓2中的消毒粉消耗完毕以后，还可以是驱动机构继续运行一段时间，从而使得物料连同消毒粉一起被翻动，从而使得消毒粉能够更多的附着到物料上，提高消毒粉的利用率，避免浪费。
本实用新型的工作原理是：
工作时，将桑叶和蚕体从入料口11加入到载料板3上，启动激振器23和转盘44，由激振器23带动粉仓2振动，从而使得消毒粉得以从通孔22中被抖落下去，对桑叶和蚕体进行涂覆，同时由转盘44带动转杆45顺时针转动，转杆45转动的过程中带动抵触轮451在抵触板412的上表面上从右向左滑动，从而带动滑移杆41向下移动，弹簧43被压缩，当抵触轮451与抵触板412的上表面脱离接触时，滑移杆41在弹簧43回复弹力的作用下向上弹起，从而撞击连接板31，载料板3在瞬间冲击力的作用下左侧被翘起，如此反复，就使得载物板3持续性地以右侧铰接点为支点摆动，从而翻动物料，避免物料堆积在一起从而导致消毒粉涂覆不均匀，同时在粉仓2中的消毒粉消耗完毕以后，还可以是驱动机构继续运行一段时间，从而使得物料连同消毒粉一起被翻动，从而使得消毒粉能够更多的附着到物料上，提高消毒粉的利用率，避免浪费。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
