技术领域
本发明属于抽水马桶技术领域，尤其是涉及一种用于废水利用的抽水马桶。
背景技术
水危机已经是全球性的事实，无数有识之士为此忧心忡忡；早在1977年联合国就召开水会议，向全世界发出严正警告：水不久将成为一个深刻的社会危机，继石油危机之后的下一个危机便是水；把水看成取之不尽、用之不竭的时代已经过去，把水当成宝贵资源的时代已经到来。
为了更好的利用水资源，很多生活污水仍旧可以重复利用，如中国专利CN207211280U公开的一种节水马桶，桶包括洗涤盆、连接水管、主水箱、副水箱、隔板、水阀门、水阀门开关、水箱盖、开关、溢流管、坐便池、主水管、排水阀、浮球阀、冲水孔；其中主水箱和副水箱连接在坐便池的后端，由隔板隔离，隔板底部装有联通主水箱和副水箱的水阀门，水阀门开关安装在副水箱外侧、连接控制隔板底部的水阀门；洗涤盆通过连接水管与主水箱相连，连接水管上设置有溢流管、溢流管的位置与主水箱的上水位线位置平齐；主水箱箱壁上设置开关，开关通过控制绳与排水阀连接，主水箱通过排水阀和冲水孔与坐便池连通；副水箱设置与主水管相连，内设置浮球阀。
上述马桶虽然能够利用生活污水冲洗马桶，但是其生活废水的储量有限，且用污水冲洗后，马桶中会有污水和污水中的污物残留，造成马桶内细菌滋生，影响使用者的身体健康。
发明内容
本发明为了克服现有技术的不足，提供一种污水不会残留的用于废水利用的抽水马桶。
为了实现上述目的，本发明采用以下技术方案：一种用于废水利用的抽水马桶，包括马桶本体、设于所述马桶本体上的水箱、与所述水箱相契合的箱盖及设于所述水箱和所述箱盖之间的马桶附加水箱；所述水箱包括进水管、用于导入水流的进水阀及用于排出水流的出水阀；所述箱盖上设有按钮件；所述马桶附加水箱包括箱体、设于所述箱体上的补水管及与所述出水阀和所述按钮件相配合的延时装置；通过马桶附加水箱的设置，使得水箱可以直接用来装载污水，而马桶附加水箱安装在水箱上方，从而令污水冲洗过马桶后，清水会再冲洗马桶一边，避免污物的残留，保持马桶的洁净度；而延时装置即是用于控制水箱内的出水阀的启闭，使得安装了附加水箱后仍旧不影响出水阀的工作，且能令冲洗过水箱的清水能有足够的时间从水箱内流出，再冲洗马桶，进一步保证了马桶和水箱的清洁度。
进一步的，所述延时装置包括可来回动作的伸缩杆、用于供所述伸缩杆来回动作的外套筒、设于所述伸缩杆上的摩擦件及与所述伸缩杆传动配合的驱动组件；通过摩擦件的设置，使得当马桶水箱内的水排出后，由于摩擦件的阻力，排水口不会在第一时间关闭，从而使得从附加水箱中排出的清水在冲刷了马桶水箱的内壁后能再从排水口中排出，冲洗马桶，进而保证了马桶水箱和马桶的清洁度，保证使用者的身体健康。
进一步的，所述驱动组件包括与所述伸缩杆相连的连接件、与所述连接件传动配合的第二传动轮、与所述第二传动轮止转配合的第二传动轴、设于所述第二传动轴上的弹性件及与所述第二传动轴转动配合的防水箱；通过上述结构的设置，使得当摩擦件的摩擦力过大或过小而造成出水阀无法正常启闭时，弹性件仍旧能起到令伸缩杆缓慢上升的作用，保证用于冲洗水箱内壁的清水能被排出。
进一步的，所述外套筒上设有与所述连接件相配合的连接槽；所述箱体内设有用于保护所述延时装置的防水筒；通过上述结构的设置，便于连接件与伸缩杆之间的传动配合；且防水筒起到了防止延时装置被水侵蚀的作用，延长了设备的使用寿命。
进一步的，所述连接件包括可沿所述连接槽来回动作的连杆和与所述连杆可拆卸连接的第三传动杆；通过上述结构的设置，简单的实现了伸缩杆与第二传动轮之间的传动配合，结构简单，传动稳定，故障率低。
进一步的，所述防水箱包括通孔、与所述外套筒可拆卸连接的第一固定杆、与所述外套筒可拆卸连接的第二固定杆；通过上述结构的设置，便于防水箱与连接件之间的配合的同时，也便于将防水箱固定在外套筒上，结构简单，配合稳定。
进一步的，所述马桶附加水箱还包括设于所述箱体内的第一隔板、设于所述箱体内的第二隔板、设于所述箱体上的卡接槽、用于为所述箱体补充清水的进水装置及用于控制水流排出的排水装置；通过卡接槽的设置，使得该马桶附加水箱可以直接安装在现有马桶的水箱上，从而令其与马桶水箱相互配合，形成双水箱，附加水箱用于装载清水，马桶水箱用于装载污水，从而达到利用废水的目的，由于附加水箱可以直接安装在现有马桶的水箱上，使用者无需更换整个马桶，安装方便，故而十分便于普及；再通过排出装置、进水装置及延时装置之间的相互配合，从而使得马桶在将水箱内的污水排出用于冲洗马桶后，附加水箱会排出少量的水再冲洗一遍马桶水箱和马桶，避免污水中的杂物残留，从而保证了马桶的干净卫生，进而保证了使用者的身体健康。
进一步的，所述排水装置包括设于所述第一隔板上的过水孔、设于所述第二隔板上的排水槽、设于所述第二隔板上的导流件、可上下动作的密封件、可上下动作的浮球组件及用于将所述浮球组件上的动力传导到所述密封件上的传动组件；通过上述结构的设置，使得在不使用马桶时，排水槽被密封件密封，水不会排除，而当需要使用马桶时，密封件在浮球组件和传动装置的配合下被移动，从而打开排水槽将水排出，排出的水又在导流件的作用下冲洗马桶水箱的内壁，起到更好的冲洗效果，避免杂质残留在水箱的内壁上。
综上所述，本发明通过附加水箱的设置，使得污水排出后，会用清水再重新一遍水箱，再通过延时装置的设置，使得重新过水箱的水能再冲洗一遍马桶，从而令污水中的污物不会残留在水箱和马桶上，保证了马桶的洁净度，从而保证了使用者的身体健康。
附图说明

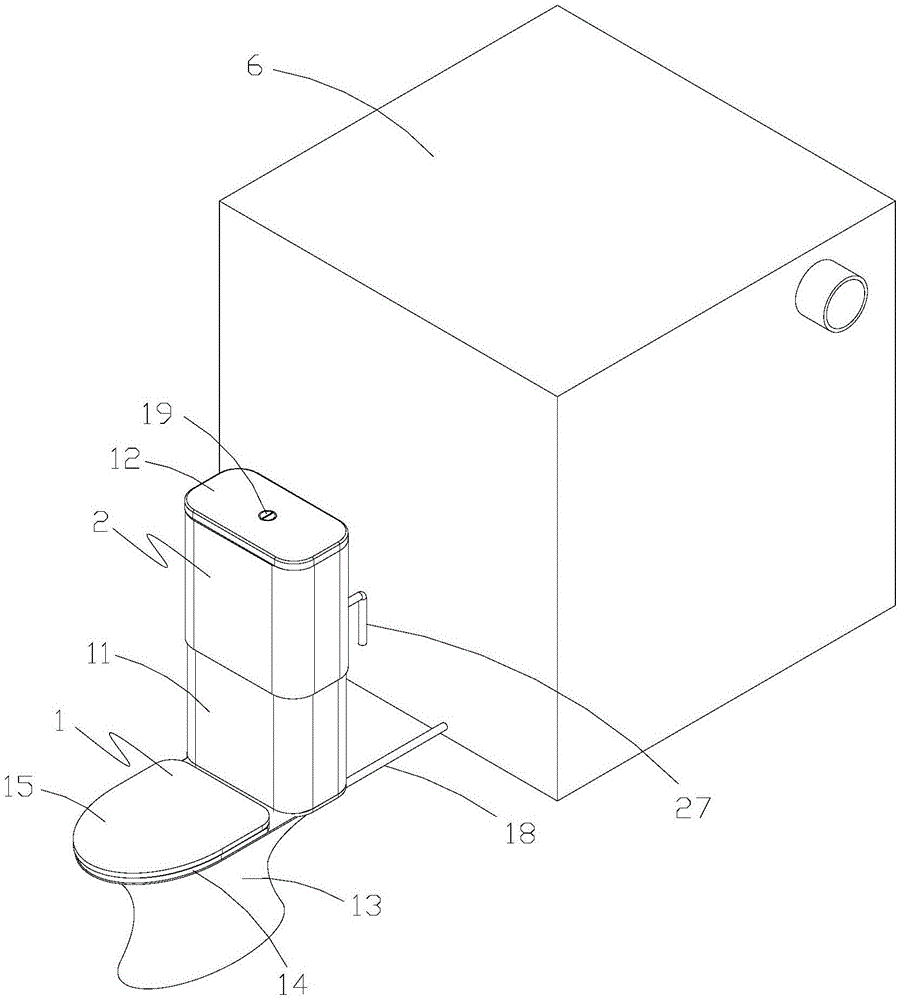

图1为本发明的立体结构示意图
图2为本发明中抽水马桶与马桶附加水箱的配合立体剖视示意图。
图3为图2中A处的放大示意图；
图4为图2中B处的放大示意图；
图5为本发明中浮球组件的立体结构剖视图；
图6为本发明中驱动组件的立体结构剖视图；
图7为本发明中外套筒的立体结构剖视图。
具体实施方式
如图1-7所示，一种用于废水利用的抽水马桶，包括马桶本体1、水箱11、箱盖12、进水阀16、出水阀17、进水管18及马桶附加水箱；其中进水阀和出水阀均是在市场上直接购买的，此为现有技术，故在此不做赘述；箱盖上安装了一个按钮件19，用于控制出水阀的启闭；箱盖上设有而马桶本体又包括便池13、马桶圈14及马桶盖15；水箱安装在马桶本体上，箱盖安装在水箱上表面上；马桶圈和马桶盖均与便池铰链连接；马桶附加水箱包括箱体2、第一隔板21、第二隔板22、伸缩杆23、卡接槽26、补水管27、进水装置、排水装置及延时装置；其中进水装置为市场上购买的进水阀16，此为现有技术，故在此不做赘述；箱体被第一隔板分隔为清水腔24和储水腔25，清水腔的容积大于储水腔的容积；清水腔位于第一隔板的上方，储水腔位于第一隔板和第二隔板之间；卡接槽开设在箱体的下表面上，正好与水箱的上表面相契合，从而使得箱体可以之间放置在水箱上，水箱侧壁的上沿嵌入卡接槽内，从而将箱体固定在水箱上，安装方便，并且只需在现有的马桶安装即可，而无需拆除现有的马桶另外安装一个全新的马桶，大大节约了安装成本，使得本发明的马桶附加水箱十分便于普及；这样就可以将马桶水箱的进水管连接到污水桶6上，将生活污水导入到水箱内，利用生活污水来冲洗马桶；再将箱体的补水管连接到水龙头上，使得箱体内的为清水，当用污水冲洗完马桶后，可再用清水冲洗水箱11和便池13，避免污水中的杂质残留而造成细菌滋生，保证了马桶的清洁度，进而保证了使用者的身体健康。
具体的，排水装置包括过水孔211、排水槽221、导流件31、密封件32、浮球组件及传动组件；过水孔开设在第一隔板21上，排水槽开设在第二隔板22的边缘处；导流件安装在第二隔板的下表面上，沿着排水槽周向安装；密封件位于储水腔内，可以沿着储水腔的侧壁上下移动；浮球组件包括外杆33、浮球34、内杆35、浮筒36及滑杆37；外杆正对于过水孔的中心，安装在第二隔板上，第二隔板上开设了一个通孔，外杆可沿着该通孔上下滑动的同时，与通孔之间保持动密封配合；浮球安装在外杆的底部，可在水中产生大量的浮力；外杆上开设了一个杆槽331，内杆即安装在该杆槽内，可沿该杆槽上下滑动，外杆外壁上还套接了一个浮筒，该浮筒可以沿着外杆上下滑动，内杆通过一根滑杆与浮筒相连，从而使得浮筒可以带动内杆沿着杆槽上下滑动；而为了便于滑杆的滑动，在外杆上开设了一个滑槽332；在内杆的顶端上安装了一个密封板38，用于开启和关闭过水孔；而为了使得密封板在上升开启过水孔时受到的水的阻力较小，在密封板上开设了一个弧形面381。
具体的，传动组件包括第一传动杆41、第一传动轮42、第二传动杆43、第一传动轴44及支撑架45；第一传动杆41安装在密封件32上，与密封件32螺钉连接；支撑架安装在第二隔板22上，与第二隔板螺钉连接，第一传动轴安装在支撑架上，与支撑架轴承连接；第一传动轮安装在第一传动轴上，与第一传动轴键连接，该第一传动轮为一个齿轮；第二传动杆安装在外杆33的顶部，与外杆螺钉连接；第一传动杆和第二传动杆上均开设有与齿轮上的齿相互啮合的凸齿，使得第一传动杆和第二传动杆能与齿轮相互配合，实现传动的目的。
具体的，当使用马桶冲洗便池13时，水箱11内的污水水位下降，当污水的水位下降到预设位置时，浮筒即会随着浮力的减小而随着水面下降，从而带动内杆下降，进而带动密封板下降，直至密封板封堵住过水孔，此时清水腔内的清水不再能进入储水腔内，浮筒也会在密封板、内杆及滑杆的支撑下停止下降；随着水位的继续下降，到达预设位置后，浮球也会随着浮力的减小而下降，带动外杆下降，进而带动安装在外杆上的第二传动杆的下降，第二传动杆的下降又带动第一传动轮转动，进而带动第一传动杆上升，第一传动杆的上升又带动密封件上升，从而打开了被密封件密封的排水槽，令储水腔内的清水从排水槽中排入水箱内，冲洗水箱内壁，冲洗内壁后的水再排入到便池内，将便池冲洗干净，从而使得残留在水箱内壁上和便池内的污水中的杂质能被清水冲刷走，保持水箱和便池的洁净度，避免细菌滋生，进而保证了使用者的身体健康，且由于储水腔的容积较小，故而清水只是用于水箱和便池的冲洗，主要利用生活污水对便池内的排泄物进行冲刷，故而大大提高了水资源的利用率；而为了令从排水槽内排出的清水能更好的冲刷水箱的内壁，在第二隔板的下表面上螺钉连接了一个导流件31，该导流件包括第一段体311和第二段体312，第一段体竖直设置，第二段体往靠近水箱内壁的方向倾斜设置，从而减小了导流件与水箱内壁之间的间距，使得从排水槽内排出的清水流速更快，更具有冲击力，同时会在倾斜面的作用下往水箱内壁上冲刷，令清水的冲洗效果更好更均匀，更容易将水箱内壁上的杂质冲洗下来；为了保证密封件能被稳定的抬起，在箱体内安装了两组相互对称的浮球组件和传动组件。
具体的，当冲洗完便池后，污水重新通过进水阀进入水箱内，随着水箱内污水水位的上升，到达预设位置后，浮球即在浮力的作用上上浮，进而带动外杆上升，此时由于外杆与内杆之间的滑动配合，外杆的上升并不会带动内杆的上升；外杆的上升带动第二传动杆上升，第二传动杆带动第一传动轮转动，第一传动轮带动第一传动杆下降，第一传动杆又带动密封件下降，直至密封件关闭排水槽，而为了防止外杆在浮球浮力的作用下持续上升，在外杆的上端上安装了两根限位杆333，令外杆在密封件关闭排水槽后无法继续上升，避免传动组件在持续的压力下而损坏；随着水位的继续上升，到达预设位置后，浮筒也在浮力的作用下开始上升，从而带动内杆上升，进而带动密封板上升而打开过水孔，清水即会通过过水孔重新补充到储水腔内，清水腔内的进水装置也会由于水位下降而重新往清水腔内补充清水；由于浮筒与内杆之间是通过一根滑杆相连的，当浮筒上升到预设位置后，滑杆即被滑槽挡住，防止滑杆持续上升而导致内杆脱出杆槽。
而由于当出水阀排完水箱内的水后，储水腔内的清水在清洗完水箱的内壁后也需要排出，需要令出水阀的开口延后一端时间关闭，故而安装了一个延时装置；具体的，延时装置包括外套筒51、伸缩杆23及驱动组件；外套筒安装在第二隔板上，与第二隔板螺钉连接，伸缩杆23安装在外套筒内，且两端均伸出外套筒，伸缩杆的下端穿过第二隔水板与排水装置相贴，上端与按钮件19相贴，当按下按钮件时，伸缩杆即会下降，按下排水阀上的开关，随后伸缩杆又会在排水阀的作用下上升复位，从而使得仍旧可以用箱盖12密封箱体2的同时，箱盖上的按钮件也仍旧可以用来控制水箱内的排水阀的工作，无需额外设置控制件，既节约了成本，也不会改变使用者的使用习惯，使得使用者更容易适应该马桶附加水箱，进而使得该附加水箱更容易推广、普及及应用；为了延缓出水阀的关闭，在伸缩杆上安装了一个摩擦件231，该摩擦件为一橡胶套，使得伸缩杆与外套筒的内壁之间产生一定的摩擦力，令伸缩杆缓慢的上升，从而令出水阀的延后关闭。
然而摩擦件的摩擦力会改变，摩擦力过大会导致伸缩杆无法上升，出水阀无法关闭，摩擦力过小则会导致出水阀不会延时关闭，用于冲洗水箱内壁的清水无法排出，无法起到冲洗的效果，所以设置了驱动组件，该驱动组件包括连接件52、第二传动轮53、第二传动轴54、弹性件55及防水箱56；连接件52包括连杆521和第三传动杆522；连杆安装在伸缩杆上，可以随着伸缩杆的上下移动，为了便于连杆的移动，在外套筒上开设了一个用于供连杆来回移动的连接槽511；第三传动杆螺钉连接在连杆521上;防水箱包括第一固定杆561、第二固定杆561及通孔563，第一固定杆和第二固定杆的一端均螺钉连接在防水箱的侧壁上，另一端均螺钉连接在外套筒上，起到固定作用，第三传动杆穿过防水箱上的通孔，始终至少有与部分露出该通孔，使得第三传动杆可沿着通孔上下移动，且两者之间始终保持动密封；第二传动轴安装在防水箱内，防水箱内开设了用于安装第二传动轴的凹槽，使得第二传动轴可以在凹槽内转动；第二传动轮安装在第二传动轴上，该第二传动轮为一齿轮，其与第二传动轴键连接，第三传动杆上安装了与该齿轮上的齿相啮合的凸齿，从而使得第三传动杆与第二传动轮之间形成传动配合；弹性件为一发条弹簧，该发条弹簧的一端固定在第二传动轴上，另一端固定在防水箱的内壁上，从而使得当伸缩杆在按钮件的作用下下降时，连接件会带动齿轮转动，齿轮带动第二传动轴转动，从而带动发条弹簧收紧上劲，当伸缩杆失去按钮件的作用力后，又在出水阀和摩擦件的双重作用下缓慢上升，此时发条弹簧在弹力的作用下复原，带动第二传动轴转动，再带动第二传动轮转动，从而带动连接件上升，进而给予伸缩杆一个向上的力，使得伸缩杆能稳定的缓慢上升，避免由于摩擦力过大而导致伸缩杆无法上升，从而保证了出水阀始终能关闭，防止水资源的浪费；且由于发条弹簧复原的速度本就较慢，故而即使摩擦件的摩擦力过小，也仍旧能起到令伸缩杆缓慢上升的作用，保证用于冲洗水箱内壁的清水能被排出；而为了保证伸缩杆和延时装置不会被水侵蚀，在延时装置外还安装了一个防水筒57。
