技术领域
本发明属于电竞设备技术领域，尤其是涉及一种佩戴舒适的肩挂式耳麦。
背景技术
耳麦的整体形状设置为一弧形，使用者戴起来更加的舒服，耳麦不同于普通的耳机，耳麦包括耳机主体和设置在耳机主体两侧的耳机，以及话筒，如中国专利CN207166709U公开的一种耳麦，包括耳机本体，所述耳机本体连接有话筒，所述话筒包括话筒杆，所述话筒杆内设有话筒线，所述话筒线连接有振动电容，所述话筒杆包括插筒，所述耳机本体设有与插筒连接的旋转筒，所述旋转筒和插筒之间连接有拉簧，所述插筒固定有插杆，所述旋转筒设有四个凹槽，所述凹槽的深度不一致，所述凹槽沿旋转筒圆周方向布置，所述四个凹槽槽口相连，所述凹槽的槽口面积大于槽底面积，所述凹槽的槽壁从槽底向槽口方向倾斜，所述插筒连接有软管式麦克风杆，所述话筒线包括线芯，所述线芯插合连接有实现连通话筒线路的连接件，达到使耳麦适应于多种大小的脸的目的。
上述耳麦虽然能适应不同脸型的使用人群，但是由于不同脸型的人在使用时，耳麦各部位对人耳附近的压力会不同，这就导致长时间佩戴仍旧会使得耳麦对人造成负担，导致佩戴不舒适甚至影响听力的问题。
发明内容
本发明为了克服现有技术的不足，提供一种对人耳压迫力均匀、负担小的佩戴舒适的肩挂式耳麦。
为了实现上述目的，本发明采用以下技术方案：一种佩戴舒适的肩挂式耳麦，包括支撑架、设于所述支撑架上的听筒部及可来回动作的话筒部；所述听筒部包括可来回动作的支撑杆、可沿所述支撑杆来回滑动的套杆及设于所述套杆上的耳罩；所述耳罩上可拆卸连接有软垫，所述套杆通过一万向组件实现了与所述耳罩之间的活动配合；通过软垫的设置，使得耳罩与耳朵之间的接触更为柔软，不易挤压到耳朵；再通过万向组件的设置，使得耳罩可以相对于套杆多方向旋转，从而使得耳罩能更好的贴合在使用者耳朵附近，以适应不同脸型的使用人群，同时由于能自适应不同脸型，则使得耳罩对耳朵附近的压力较为均匀，从而避免了局部压力过高而造成佩戴不舒适的问题。
进一步的，所述万向组件包括设于所述套杆上的底托、与所述底托转动配合的转向台及用于实现所述底托和所述转向台之间的转动配合的万向件；通过上述结构的设置，简单有效的实现了底托与转向台之间的活动配合，从而使得分别与底托和转向台相连的套杆和耳罩之间形成活动配合，保证耳罩与耳朵之间的紧密配合。
进一步的，所述底托包括与所述套杆相连的底面、半径呈依次增大设置的侧壁及设于所述侧壁上的弯曲面；通过底面的设置，方便套杆与底托之间的连接，侧壁呈半径依次增大设置则方便转向台沿着底托转动，以实现耳罩与耳朵之间的均匀受力。
进一步的，所述万向件包括与所述底面可拆卸连接的杆体、设于所述杆体上的球体及用于供线路通过的第一通孔；通过杆体的设置，使得球体具体底面有一段距离，从而方便转向台沿弯曲面转动；第一通孔则方便导线穿过。
进一步的，所述转向台包括与所述弯曲面相配合的台面、与所述球体相配合的球形槽及与所述第一通孔相配合的第二通孔；通过台面与弯曲面之间的配合，使得转向台可以沿着弯曲面转动的同时，侧壁又使得转向台转动的角度不会过大，保证了耳罩与耳朵之间的合理配合；第二通孔也起到了供导线穿过的作用。
进一步的，所述支撑架包括与人体的肩膀相契合的左肩挂部、与所述左肩挂部相对应的右肩挂部及用于改变所述左肩挂部和所述右肩挂部之间的间距的连接装置；通过左右肩挂部的设置，使得可将耳麦直接挂在肩膀上，从而无需脖颈或耳朵来负担耳机的重量，大大降低了佩戴耳麦的负担，使得耳麦的使用更为舒适；而连接装置的设置则使得该耳麦可以适应不同肩宽的使用者，使得更具有实用性。
进一步的，所述左肩挂部包括呈弧形设置的固定部、与所述固定部可拆卸连接的连接台及设于所述固定部上的卡扣部；通过将固定部设置为弧形，从而使得固定部与肩膀之间更为贴合，提高了使用的舒适度；卡扣部的设置则起到了固定的作用，防止耳麦从肩膀上脱落。
综上所述，本发明通过万向组件的设置，使得耳罩可以相对于套杆多方向旋转，从而使得耳罩能更好的贴合在使用者耳朵附近，以适应不同脸型的使用人群，同时由于能自适应不同脸型，则使得耳罩对耳朵附近的压力较为均匀，从而避免了局部压力过高而造成佩戴不舒适的问题。
附图说明

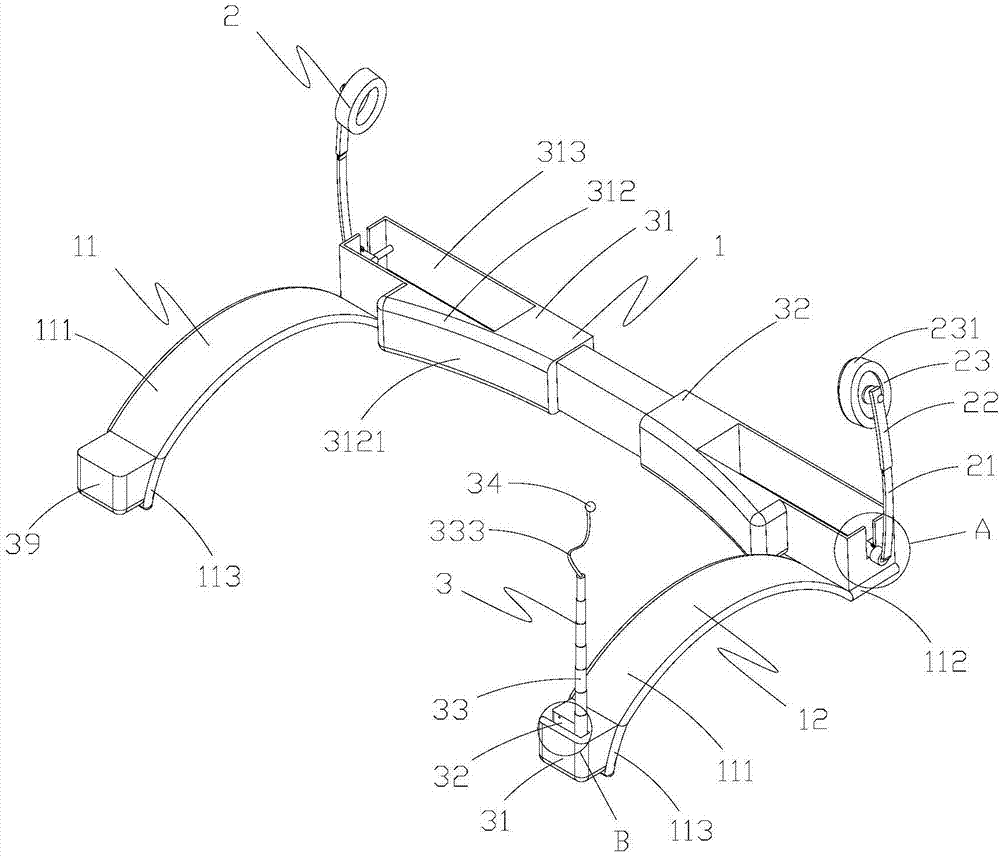

图1为本发明的立体结构示意图；
图2为图1中A处的放大示意图；
图3为图1中B处的放大示意图；
图4为本发明的剖视结构示意图；
图5为图4中C处的放大示意图；
图6为本发明中连接装置的剖视结构示意图；
图7为图6中D处的放大示意图；
图8为本发明的立体结构剖视图；
图9为图8中E处的放大示意图；
图10为本发明中支撑块的立体结构示意图；
图11为本发明中防弯件的立体结构示意图；
图12为本发明中万向组件的立体结构剖视图。
具体实施方式
如图1-12所示，一种佩戴舒适的肩挂式耳麦，包括塑料材质制成的支撑架1、听筒部2及话筒部3；支撑架包括左肩挂部11、右肩挂部12及连接装置；左右肩挂部均与人的肩膀相契合，使得可将耳麦直接挂在肩膀上，从而无需脖颈或耳朵来负担耳机的重量，大大降低了佩戴耳麦的负担，使得耳麦的使用更为舒适；而连接装置的设置则使得该耳麦可以适应不同肩宽的使用者，使得更具有实用性；左右肩挂部均包括固定部111、连接台112及卡扣部113；固定部呈弧形设置，从而使得固定部与肩膀之间更为贴合，提高了使用的舒适度；连接台螺钉连接在固定部的一端上，卡扣部安装在固定部的另一端上，也呈弧形设置，且卡扣部的曲率大于固定部的曲率，从而使得卡扣部能更好的固定在使用者的肩膀上，不易脱落，便于使用；且为了避免卡扣部给使用者带来负担，在卡扣部上胶接了一个弹性垫114，，起到缓冲作用，提高了使用者的佩戴舒适度。
具体的，连接装置包括左连接部31、右连接部32及活动组件；左右连接部分别螺钉连接在左右肩挂部的连接台上，左右连接部上均胶接了一个靠垫312，靠垫上开设了一个弧形面3121，从而使得使用者佩戴的更为舒适；左右连接部上也都开设了一个收纳槽313，从而使得在不使用耳麦时，可将耳麦的听筒部收纳到收纳槽内，避免耳麦的损坏，延长使用寿命；活动组件包括左伸缩槽311、右伸缩槽321及活动杆33；其中左伸缩槽311开设在左连接部上，右伸缩槽321开设在右连接部上，活动杆的两端分别安装在伸缩槽内，使得活动杆可在伸缩槽内滑动，从而实现了左右连接部之间间距的改变，结构简单，配合稳定，故障率低；而为了防止活动杆从伸缩槽内脱出，在活动杆的两端上均安装了限位凸沿331，再在左右伸缩槽的开口处安装了防脱凸沿332，使得两者之间形成限位配合，且结构简单，配合稳定。
为了能量令听筒部收纳到收纳槽内，安装了一个用于实现连接部和听筒部之间的转动配合的转动组件，该转动组件包括固定轴34、收纳干35及旋帽36；固定轴与收纳槽的内壁螺钉连接，收纳杆套接在固定轴上，可沿固定轴转动，收纳槽的侧壁上开设了一个供收纳杆转出收纳槽的U型槽37，收纳杆被该U型槽固定，起到限位作用；旋帽安装在收纳杆的一端上，通过螺栓连接，使得旋帽可以在收纳杆上转动；收纳杆上安装了一个第一止转凸部351，旋帽上安装了两个第二止转凸部361，从而使得旋帽只能相对于收纳杆旋转180度，便于支撑杆旋转到正对U型槽的位置，方便听筒部的收纳，同时也起到了防止支撑杆转动角度过大的问题，避免将导线扯坏的问题。
具体的，听筒部包括支撑杆21、套筒22及耳罩23；支撑杆包括弯曲槽211、支撑块212及防弯件213；支撑杆螺钉连接在旋帽上，使得可以在转动组件的带动下实现横向和纵向的转动；支撑杆上开设了一个弯曲槽211，便于支撑杆的弯曲，从而使得听筒部可以适应不同使用者的使用需求，且对使用者的耳部压迫感较小，使用更为舒适；再在弯曲槽内安装了一个支撑块212，通过该支撑块的安装，使得支撑杆只能往外侧弯曲而不能往忘内弯曲，避免加重对耳朵的挤压；支撑块上开设了一个滑槽2121和两个走线孔2122，使得线路方便布置和通过；防弯件安装在滑槽内，可沿滑槽来回滑动，防弯件为一个具有弹性的金属片；防弯件上安装了一个卡扣凸部2131，支撑杆上开设了两个卡槽214，防弯件的两端即安装在卡槽内，可沿卡槽来回滑动；当支撑杆向外侧弯曲时，防弯件随着一起弯曲的同时，沿着卡槽往卡槽外侧滑动，当支撑杆弯曲到一定角度后，防弯件即被卡槽卡住而不能继续往卡槽外滑动，从而使得防弯件不能继续弯曲，进而令支撑杆也难以弯曲，即限制了支撑杆的弯曲角度，保证了支撑杆不会由于弯曲角度过大而折断。
具体的，套杆22套接在支撑杆21上，可沿着支撑杆来回滑动，使得听筒部可以适应不同使用者的使用需求；耳罩与套杆之间通过一个万向组件实现了活动配合，从而使得耳罩可以相对于套杆多方向旋转，从而使得耳罩能更好的贴合在使用者耳朵附近，以适应不同脸型的使用人群，同时由于能自适应不同脸型，则使得耳罩对耳朵附近的压力较为均匀，从而避免了局部压力过高而造成佩戴不舒适的问题；该万向组件包括底托24、转向台25及万向件26；底托的底面241与套杆的端部螺钉连接，侧壁242安装在底面的周围，且侧壁的半径依次增大，与底面相连处半径最小，整体呈一个两端均有开口的圆台形，使得侧壁的内表面形成为一个弯曲面243；万向件包括了杆体261和球体262，杆体一端螺钉连接在底面上，球体则安装在杆体的另一端上，第一通孔263同时贯穿杆体和球体，方便导线通过；转向台包括了台面251、球形槽252及第二通孔253，台面的形状与弯曲面相同，从而使得当转向台相对于底托转动时，台面能与弯曲面相贴合，使得转向台可以轻松的相对于底托转动，球形槽开设在转向台的底面，从而使得球体可以嵌入球形槽内，进而实现了转向台与底托之间的活动配合；此时杆体起到了支撑和固定转向台的作用，侧壁则起到了限制转向台旋转的角度的作用，从而使得安装在转向台上的耳罩能十分方便的与耳朵形成配合，避免对耳朵及耳朵附近皮肤造成太大的压迫，保证了佩戴的舒适度；第二通孔开设在球形槽内，与第一通孔相连通，便于导线的穿过；耳罩与转向台螺钉连接，耳罩上套接了一个海绵材质制成的软垫231，使得听筒部对使用者的耳朵造成的压迫较小，佩戴更为舒适。
具体的，话筒部包括右安装台31、左安装台39、安装槽32、话筒架33及话筒34；左右安装台分别与左右肩挂部上的卡扣部113螺钉连接；安装槽开设在右安装台上，话筒架包括安装轴331、伸缩杆332及记忆杆333，安装轴331螺钉连接在安装槽内，伸缩杆套接在安装轴上，可沿安装轴来回转动；该伸缩杆包括半球面3321和伸缩杆段3322；当伸缩杆转出安装槽内时，半球面即与安装槽的底面相接触，从而使得半球面能在不影响伸缩杆转动的情况下，起到对伸缩杆的支撑作用，从而降低了安装轴的负担，延长了设备的使用寿命；伸缩杆由多个伸缩杆段套接而成，使得伸缩杆收缩后体积更小，展开后长度较长；伸缩杆段的长度小于安装槽的长度则使得伸缩杆收缩后可以收纳在安装槽内而不会露出，便于保护话筒；记忆杆安装在伸缩杆的最顶端，可随意的弯曲扭动，从而带动安装在其上的话筒随意的改变位置，便于使用者的使用；而为了防止收缩在安装槽内的伸缩杆从安装槽内脱出，在安装槽内安装了两个凸块321，将伸缩杆卡在安装槽内。
