技术领域

本发明属于毛巾收纳盒技术领域,尤其是涉及一种便于杀菌的湿毛巾收纳便携盒。


背景技术

在人们的现实生活中,任何人都会使用毛巾和手帕,包括干、湿毛巾和干、湿手帕的使用,而在不使用时需要对毛巾进行收纳,以便于毛巾的下一次使用,在公开号为CN108433621A的公开文件中公开了一种生活用便携式毛巾收纳盒,该收纳盒在存取方面很方便,并且在长期存放时,不会造成毛巾的污染,使用十分干净,且在携带方便;但是,该收纳盒体积较大,不适合外出旅行时携带,很不方便。

现有一种装置,可以有效的对湿毛巾继续储存,且体积较小,便于携带,十分的方便,且可以持续的对湿毛巾进行杀菌消毒,避免湿毛巾上的细菌滋生,而导致湿毛巾产生异味,影响湿毛巾的使用体验,有效的提高了湿毛巾的使用性,且结构简单、易于操作,十分的实用,但是,该收纳盒在使用完毕后,需要安全的储存起来,避免受到外界的污染,而影响对湿毛巾的储存。


发明内容

本发明为了克服现有技术的不足,提供一种稳定高效、简单方便的便于杀菌的湿毛巾收纳便携盒。

为了实现上述目的,本发明采用以下技术方案:一种便于杀菌的湿毛巾收纳便携盒,包括用于放置湿毛巾的收纳盒,所述收纳盒包括第二盒体,所述第二盒体上设有用于储存消毒液的储液盒和用于控制储液盒与第二盒体之间固定与断开的连接装置,还包括用于对收纳盒进行保护储存的储物箱,所处储物箱包括第一箱体和与第一箱体活动连接的第二箱体;通过上述结构的设置,可以有效的实现对收纳盒的储存效果,避免收纳盒受到外界的污染而影响对湿毛巾的储存,提高了收纳盒的可利用性,保证了收纳盒的卫生性。

进一步的,所述储物箱上设有用于紧闭第一箱体和第二箱体的锁紧装置和用于辅助拿起储物箱的握持把手;通过上述结构的设置,可以有效的实现对第一箱体和第二箱体的连接和紧闭,避免第一箱体和第二箱体发生脱离而造成收纳盒的损坏,提高了安全性。

进一步的,所述锁紧装置包括用于将第一箱体和第二箱体固定在一起的锁扣、用于将锁扣固定住的卡扣;通过上述结构的设置,使得第一箱体和第二箱体在紧闭的时候,可以通过卡扣和锁扣的配合,实现对储物箱的锁紧,降低了操作要求,十分的简单方便。

进一步的,所述卡扣上设有用于避免卡扣发生脱离的第一限位部,所述锁扣上设有与第一限位部相配合的第二限位部;通过上述结构的设置,使得锁扣固定在卡扣上后,可以通过第一限位部和第二限位部的固定,进一步进行加固,避免锁扣的脱离而造成第一箱体和第二箱体分离,保证了储物箱锁紧时的稳定性。

进一步的,第二箱体内设有用于放置储存收纳盒的减震垫,所述减震垫上设有用于放置收纳盒的第一置物槽和用于放置储液盒的第二置物槽;通过上述结构的设置,可以有效的实现对收纳盒和储液盒的保护,避免收纳盒和储液盒在储物箱发生损坏,提高了对收纳盒和储液盒保护储存的稳定性。

进一步的,所述储液盒上设有用于驱动储液盒中的消毒液排入第二盒体内的湿毛巾上的驱动件、用于控制驱动件在储液盒内对消毒液进行驱动的驱动杆及用于供驱动件移动的驱动腔;所述驱动杆朝一定方向转动时,所述驱动件开始朝一定方向移动,所述消毒液开始朝一定方向流动;通过上述结构的设置,可以有效的实现对消毒液的驱动,使得消毒液可以通过驱动件的移动实现对消毒液的输送,以便于控制消毒液的流动,避免消毒液在不需要使用时发生泄漏,而造成浪费,提高了消毒液在储液盒中的储存稳定性,提高了对消毒液的驱动效率,结构简单可靠。

进一步的,所述连接装置包括两个用于对储液盒进行限位固定的第一限位板、用于对固定在第一限位板上的储液盒进行阻挡限位的阻挡块、用于容纳阻挡块进行伸缩移动的伸缩槽及用于控制阻挡块进行伸缩移动的第一弹性件,所述储液盒上设有与第一限位板相配合的第二限位板;通过上述结构的设置,使得储液盒可以在第二盒体上实现可拆卸的连接方式,保证了储液盒在第二盒体上的结构稳定性,以便于在消毒液使用完后,对消毒液进行重新灌装,提高了对消毒液的灌装效率,且可以随时对储液盒进行拆卸,以便于在受伤时,将储液盒中的消毒液排出,对伤口进行消毒,有效的增加了储液盒的使用范围,提高了储液盒的适用性,且结构简单、易于操作。

本发明具有以下优点:本便于杀菌的湿毛巾收纳便携盒通过上述储物箱的设置,可以有效的实现对收纳盒和储液盒的储存效果,避免收纳盒在外界受到污染而影响以后对湿毛巾的储存,且清洗起来也非常的麻烦,同时可以对收纳盒进行保护,避免收纳盒发生损坏而导致无法使用。


附图说明

图1为本发明的紧闭状态下的立体结构图。

图2为图1的立体剖视图。

图3为图2中的A处的结构放大图。

图4为图2中的B处的结构放大图。

图5为本发明的打开状态下的立体结构图。

图6为图5中的C处的结构放大图。

图7为图5中的D处的结构放大图。

图8为图1中的第二盒体的立体结构图。

图9为图1中的驱动装置的立体结构图。

图10为图1中的储液盒的立体结构图。

图11为图10的立体剖视图。

图12为图10中的E处的结构放大图。

图13为图10中的F处的结构放大图。

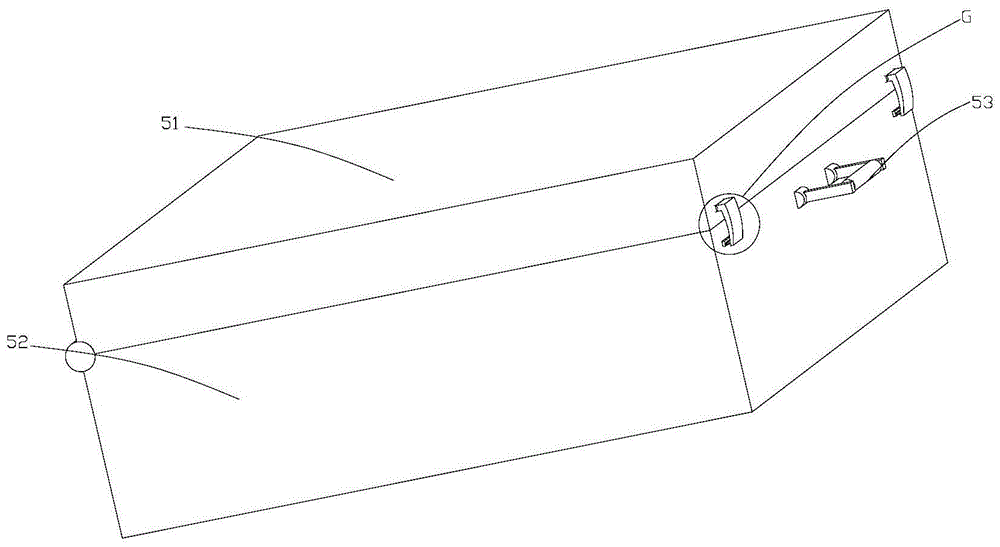

图14为本发明中的储物箱的立体结构图。

图15为图14中的G处的结构放大图。

图16为图15中的H处的结构放大图。

图17为图14中的第二箱体的立体结构图。


具体实施方式

为了使本技术领域的人员更好的理解本发明方案,下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整的描述,显然,所描述的实施例仅仅是本发明的一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都应当属于本发明保护的范围。

如图1-17所示,一种便于杀菌的湿毛巾收纳便携盒,包括用于放置湿毛巾的收纳盒,所述收纳盒包括第一盒体1和第二盒体2,所述第一盒体1通过一转动轴11与第二盒体2活动连接,所述第一盒体1上设有用于对湿毛巾进行杀菌消毒的紫外线消毒灯12,所述第二盒体2上设有用于储存消毒液的储液盒3和用于控制储液盒3与第二盒体2之间固定与断开的连接装置,通过上述结构的设置,可以有效的实现湿毛巾进行收纳,该收纳盒体积较小,便于携带,且在收纳时,可以对湿毛巾进行杀菌消毒,以避免湿毛巾在密闭环境下滋生细菌,危害人的身体健康,且可以对储液盒随时拆卸安装,以便于装入消毒液和对消毒液进行其他方面的使用,提高了储液盒的适用范围,十分的实用,上述转轴轴与第一盒体固定连接,与第二盒体活动连接,上述紫外线消毒灯为目前市场上已有的产品,为现有技术,此处不在赘述,上述消毒液为双氧水,双氧水的浓度低于3%,为现有技术,此处不再赘述,双氧水受到紫外线消毒灯的照射,可以生成臭氧,以稳定收纳盒中的臭氧浓度。

所述储液盒3上设有用于驱动储液盒3中的消毒液排入第二盒体2内的湿毛巾上的驱动件31、用于控制驱动件31在储液盒3内对消毒液进行驱动的驱动杆32及用于供驱动件31移动的驱动腔33;所述驱动杆32朝一定方向转动时,所述驱动件31开始朝一定方向移动,所述消毒液开始朝一定方向流动,通过上述结构的设置,可以有效的实现对消毒液的驱动,使得消毒液可以通过驱动件的移动实现对消毒液的输送,以便于控制消毒液的流动,避免消毒液在不需要使用时发生泄漏,而造成浪费,提高了消毒液在储液盒中的储存稳定性,提高了对消毒液的驱动效率,结构简单可靠;上述驱动件采用活塞设置,为现有技术,此处不再赘述,上述驱动杆采用螺纹杆设置,驱动件与螺纹杆相互啮合,成丝杆配合设置,驱动杆的转动,可以带动驱动件实现前后移动的效果。

所述连接装置包括两个用于对储液盒3进行限位固定的第一限位板21、用于对固定在第一限位板21上的储液盒3进行阻挡限位的阻挡块22、用于容纳阻挡块22进行伸缩移动的伸缩槽23及用于控制阻挡块22进行伸缩移动的第一弹性件24,所述储液盒3上设有与第一限位板21相配合的第二限位板34,通过上述结构的设置,使得储液盒可以在第二盒体上实现可拆卸的连接方式,保证了储液盒在第二盒体上的结构稳定性,以便于在消毒液使用完后,对消毒液进行重新灌装,提高了对消毒液的灌装效率,且可以随时对储液盒进行拆卸,以便于在受伤时,将储液盒中的消毒液排出,对伤口进行消毒,有效的增加了储液盒的使用范围,提高了储液盒的适用性,且结构简单、易于操作;上述第一弹性件采用伸缩弹簧设置,为现有技术,此处不再赘述,上述第一限位板与储液盒之间设有供第二限位板穿入的间隙,将阻挡块下压后,储液盒可以通过第二限位板固定在第一限位板上,放开阻挡块,阻挡块便会通过第一弹性件上升,对储液盒进行阻挡,避免储液盒从第一限位板上脱离;将阻挡块向下摁压后,握住储液盒,将储液盒滑出第一限位板,便可以实现对储液盒的取出,将储液盒取出后,可以通过控制把手对驱动杆进行驱动,使得驱动件可以驱动消毒液排出,而排出的消毒液可以对人体的伤口进行消毒处理,也可以在消毒液用完后,在储液盒中灌入新的消毒液,十分的方便且易于操作。

所述储液盒3上设有用于控制驱动件31驱动消毒液排入收纳盒中对收纳盒中的湿毛巾进行消毒的驱动装置和用于供储液盒3中的消毒液在受到驱动件31驱动时流入收纳盒中对湿毛巾进行消毒处理的输液装置,通过上述结构的设置,可以有效的对储液盒中的消毒液进行控制,使得消毒液可以驱动件的驱动对湿毛巾进行消毒处理,避免了消毒液的浪费和泄漏,保证了消毒液在储液盒中储存时的稳定性,且提高了对消毒液的输送效率,使得在需要消毒液时,可以顺利的对消毒液进行利用,十分的实用。

所述驱动装置包括用于控制驱动杆32对驱动件31进行驱动的第一传动件35、用于控制驱动件31对消毒液进行输送的第二传动件36及用于控制消毒液流出和流入的控制把手37,所述第二传动件36与转动轴11固定连接,所述储液盒3的内壁上设有用于对驱动件31进行导向限位的导向槽38,所述驱动件31上设有与导向槽38相配合的导向条311,通过上述第一传动件的设置,使得驱动件可以通过第二传动件的驱动实现移动的效果,以便于对消毒液的流动进行控制,提高了消毒液的输送效率,而第二传动件的设置,使得第一盒体可以通过对第二盒体的启闭变化实现对消毒液的流动控制,使得消毒液在收纳盒紧闭后便可以自动流出,实现消毒液对湿毛巾的消毒处理,提高了对消毒液的控制性;上述第一传动件和第二传动件均采用普通的齿轮设置,为现有技术,此处不再赘述。

当需要关闭收纳盒时,第一盒体带动转动轴在第二盒体上转动,转动轴带动第二传动件进行转动,第二传动件的转动带动第一传动件转动,第一传动件的转动带动驱动杆进行转动,而驱动件与驱动杆螺纹配合,驱动件通过限位条和导向槽的设置,实现在驱动腔内的移动;当打开收纳盒时,第二传动件会带动驱动件回到原位,驱动件回到原位的时候,会带着活动腔内的一部分消毒液回到驱动腔,以便于下次的利用。

所述输液装置包括用于供消毒液从储液盒3中流出的出液口41、用于控制出液口41启闭的第一封闭件42、用于供气体从收纳盒中流入储液盒3中的进气口43及用于控制进气口43启闭的第二封闭件44;所述驱动件31朝出液口41方向移动时,所述出液口41打开,所述进气口43关闭;所述驱动件31朝相反方向移动时,所述出液口41关闭,所述进气口43打开,通过上述第一封闭件的设置,可以有效的实现对消毒液的流动的控制,以便于对消毒液进行输送,使得消毒液可以通过驱动件的移动,实现流入收纳盒中对湿毛巾进行驱动的效果,提高了对消毒液的流动的控制,而第二封闭件的设置,使得驱动件在第一封闭件关闭的情况下,进行回位,以避免消毒液的流出,且可以通过驱动件的移动对储液盒内的消毒液进行重新装入,有效的提高了对消毒液的装入效率;所述储液盒3上设有用于供消毒液从储液盒3中流入收纳盒中对湿毛巾进行消毒和用于供气体从收纳盒中流入储液盒3内的活动腔39,所述进气口43设于活动腔39的上方,所述出液口41设于活动腔39的下方,所述活动腔39上还设有多个用于供液体和气体流通的通孔391,通过上述结构的设置,使得消毒液可以从储液盒中流入收纳盒中,对湿毛巾进行消毒处理,且增加了消毒液的对湿毛巾的覆盖范围,而进气口和出液口的设置,使得气体可以顺利的进行流通,且不会影响消毒液的流动,提高了储液盒的工作的稳定性。

上述第一封闭件和第二封闭件采用橡胶材料制成,上述第一封闭件和第二封闭件均通过一转轴与活动腔侧壁活动连接,转轴上设有扭力弹簧,使得第一封闭件和第二封闭件均可以在常态下实现对出液口和进气口的封闭效果,第一封闭件和第二封闭件需有外部的压力作用才会被动打开,第一封闭件仅可以在活动腔内单向翻转,而第二封闭件仅可以在驱动腔内单向翻转。

所述第二盒体2上设有用于控制紫外线消毒灯12在收纳盒中的启闭的控制件25和用于容纳控制件25在第二盒体2上进行固定的控制槽26,所述第一盒体1上设有用于驱动控制件25对紫外线消毒灯12进行启闭控制的驱动块13,所述驱动块13与控制槽26相互配合,通过上述控制件和驱动块的配合设置,可以有效的实现对紫外线消毒灯的控制,使得紫外线消毒灯可以通过第一盒体和第二盒体的分离和接触实现启停的效果,避免了紫外线消毒灯对于人体的照射而对人体造成伤害,且可以减少能源的损耗,加强了对紫外线消毒灯的控制效果,结构十分的简单;上述控制件采用微动开关设置,为现有技术,此处不再赘述,当第一盒体翻转与第二盒体接触,形成密闭空间时,驱动块嵌入控制槽内,驱动块刚好可以对控制件进行挤压,使得控制件可以开启紫外线消毒灯对湿毛巾进行杀菌消毒,当第一盒体从第二盒体上翻转打开后,控制件断开,紫外线消毒灯自动关闭。

所述第一盒体1上设有用于对收纳盒进行密封的突起部14,所述突起部14上设有用于加强第一盒体1和第二盒体2之间的密封性的密封垫141和用于锁紧第一盒体1和第二盒体2的第一永磁体15,所述第二盒体2上设有与突起部14相配合的凹陷部27,所述凹陷部27上设有与第一永磁体15相配合的第二永磁体271,通过上述结构的设置,使得第一盒体和第二盒体在紧闭时,可以得到有效的密封,避免消毒液从收纳盒中泄漏出来,而造成污染和浪费,有效的加强了第一盒体和第二盒体之间的密封性,且第一永磁体和第二永磁体在第一盒体和第二盒体上可以进行异性相吸,加强第一盒体和第二盒体之间的紧闭性,避免第一盒体和第二盒体轻易的分离,而影响对湿毛巾的储存,有效的提高了对湿毛巾进行储存的稳定性;上述密封垫采用橡胶材料制成,当第一盒体盖上第二盒体时,突起部刚好可以嵌入凹陷部内,而此时第一永磁体和第二永磁体通过异性相吸的原理,将第一盒体和第二盒体牢牢的固定在一起,当需要打开收纳盒时,只需用力掰开第一盒体和第二盒体即可。

还包括用于对收纳盒进行保护储存的储物箱,所处储物箱包括第一箱体51和与第一箱体51活动连接的第二箱体52,通过上述结构的设置,可以有效的实现对收纳盒的储存效果,避免收纳盒受到外界的污染而影响对湿毛巾的储存,提高了收纳盒的可利用性,保证了收纳盒的卫生性;所述储物箱上设有用于紧闭第一箱体51和第二箱体52的锁紧装置和用于辅助拿起储物箱的握持把手53,通过上述结构的设置,可以有效的实现对第一箱体和第二箱体的连接和紧闭,避免第一箱体和第二箱体发生脱离而造成收纳盒的损坏,提高了安全性;上述握持把手与储物箱活动连接。

所述锁紧装置包括用于将第一箱体51和第二箱体52固定在一起的锁扣54、用于将锁扣54固定住的卡扣55,通过上述结构的设置,使得第一箱体和第二箱体在紧闭的时候,可以通过卡扣和锁扣的配合,实现对储物箱的锁紧,降低了操作要求,十分的简单方便;上述锁扣设于第一箱体上,上述卡扣设于第二箱体上,锁扣可向下翻转与锁扣配合固定;所述卡扣55上设有用于避免卡扣55发生脱离的第一限位部551,所述锁扣54上设有与第一限位部551相配合的第二限位部541,通过上述结构的设置,使得锁扣固定在卡扣上后,可以通过第一限位部和第二限位部的固定,进一步进行加固,避免锁扣的脱离而造成第一箱体和第二箱体分离,保证了储物箱锁紧时的稳定性,当锁扣与卡扣连接在一起时,第一限位部与第二限位部相互配合,呈锁定结构,实现对储物箱的锁定效果,需要打开储物箱时,将锁扣向上翻转,便可以打开储物箱,取出收纳盒。

所述第二箱体52内设有用于放置储存收纳盒的减震垫521,所述减震垫521上设有用于放置收纳盒的第一置物槽522和用于放置储液盒3的第二置物槽523,通过上述结构的设置,可以有效的实现对收纳盒和储液盒的保护,避免收纳盒和储液盒在储物箱发生损坏,提高了对收纳盒和储液盒保护储存的稳定性;上述减震垫采用海绵材料设置,第一置物槽的形状与收纳盒打开时的形状相适应,第二置物槽的形状与储液盒的形状相适应。
