技术领域
本发明涉及洗衣机设备，具体涉及一种多功能洗衣机。
背景技术
传统洗衣机多只是具有洗涤功能，随着技术的发展，逐渐出现烘干洗衣机和蒸汽消毒洗衣机，烘干洗衣机在对衣物进行烘干时，常采用加热器加热空气，再由风扇直接将热风吹向衣物来进行干燥，热空气吸收水分后直接排出，如国家知识产权局网站上公布的专利号为02237039.0和02122824.8提出的洗涤-烘干洗衣机。该烘干洗衣机，由机身、外桶、可旋转的内筒、波轮、马达、加热器、烘干用风扇、热交换器、控制器以及各连接管道等组成，外桶悬吊于机身内，用来容纳衣物的内桶放置在外桶内，马达放置在外桶的下面，并通过联轴器和轴与内桶或波轮连接。热交换器的一端通过下褶状管与外桶的底部相连，另一端与烘干用风扇相连，烘干用风扇又与带有加热器的通道相连，加热器和烘干用风扇就形成了热风吹送部分，通道通过上褶状管引导到内桶。控制器则是用来控制洗涤、漂洗、脱水、以及烘干过程。在烘干过程中，由马达带动波轮转动，以使波轮搅动衣物，此时，由加热器产生热量经风扇吹送，产生热风通过上褶状管进入内桶，以此来烘干衣物，衣物中的水蒸发，带有蒸发产生的水分的热风从内桶流到外桶，然后穿过下褶状管到达热交换器，热风中的水汽在热交换器中冷凝，热风就变得干燥，并回到风扇处，进入下一热风循环。该专利还提出了在热交换器上增加空气冷却部分、冷水冷却部分和热风循环系统，并且对烘干过程的各个时间段进行了控制。上述现有技术的洗衣机的干燥系统需要用到热交换器、冷却用风扇、冷水等，结构较为复杂，而且不兼具消毒功能，以及温水洗涤的功能。
发明内容
本发明的目的在于提供一种兼具温水洗涤、蒸汽消毒及热风烘干功能的一种多功能洗衣机。
本发明技术方案为：一种多功能洗衣机，其包括：洗衣机本体、设置于所述洗衣机本体的内筒与外筒之间的容腔内的多个加热装置和至少一根适于连通所述容腔的连通管道，以及分别与所述连通管道相连通的吸水泵和空气压缩机；
所述吸水泵将水流通过所述管道流向所述加热装置，在所述加热装置的高温作用下产生适于衣物高温消毒的蒸汽；蒸汽消毒过程中或蒸汽消毒完毕后，所述空气压缩机产生的气流通过所述管道流向所述加热装置，在所述加热装置的高温作用下形成适于烘干衣物的热风，同时，分别与所述内筒和外界相连通的排湿风扇将烘干过程中产生的湿气经过排湿管道排出。
优选地，上述的一种多功能洗衣机，其中所述加热装置包括与所述外筒固定连接的连接座，以及与所述内筒外壁相触接的加热盘，所述加热盘与所述连接座之间弹性连接。
优选地，上述的一种多功能洗衣机，其中所述加热装置沿所述内筒的圆周方向呈均匀间隔排列设置，并沿所述内筒的高度方向呈均匀间隔排列设置。
优选地，上述的一种多功能洗衣机，其中所述内筒的底部固定连接有一空心转轴，并与一驱动电机传动连接，所述空心转轴的另一端分别与所述吸水泵和所述空气压缩机相连通，并在所述空心转轴与所述容腔相对应位置处设有开口。
优选地，上述的一种多功能洗衣机，其中所述管道于所述容腔内的端部管口靠近所述加热装置，且每一所述管道的所述端部管口位置均布相同。
优选地，上述的一种多功能洗衣机，其中所述洗衣机本体的盖体底部还固定连接有一适于盖合所述外筒的内盖板，洗涤工作时，盖合盖体，所述内盖板与所述外筒盖合形成内封闭式洗涤环境。
优选地，上述的一种多功能洗衣机，其中所述洗衣机本体由上而下依次设有固定板一、固定板二和固定板三，所述固定板一将所述洗衣机本体的内腔分隔成第一容积室和第二容积室，所述内筒和所述外筒设置于所述第一容积室内，并与轴连接固定，所述驱动电机固定连接于所述固定板二上，所述吸水泵和所述空气压缩机分别固定连接于所述固定板三上。
优选地，上述的一种多功能洗衣机，其中所述外筒的外壁和所述洗衣机本体的外壳内壁分别各设置有连接件，连接件间对应设置有弹性拉绳。
本发明燃烧器底座带来的有益效果是：本技术方案洗涤工作时，冷水从进水管进入内筒并进入内筒和外筒之间的容腔，同时，加热装置开始加热，进行温水洗涤，洗涤完毕之后在进行蒸汽消毒，，如是，吸水泵将水流通过管道流向加热装置，在加热装置的高温作用下产生适于衣物高温消毒的蒸汽，蒸汽通过内筒与外筒间的间隙或内筒的水孔进入内筒内；而且在蒸汽消毒过程中或蒸汽消毒完毕后，空气压缩机产生的气流通过管道流向加热装置，在加热装置的高温作用下形成适于烘干衣物的热风，同时，分别与内筒和外界相连通的排湿风扇将烘干过程中产生的湿气经过排湿管道排出，因此，边热风烘干边排湿，提高烘干效率。
此外，该技术方案中加热装置采用包括与所述外筒固定连接的连接座，以及与所述内筒外壁相触接的加热盘，所述加热盘与所述连接座之间弹性连接的加热结构，一方面与内筒起到良好的接触，传导热效果好，另一方面，内筒在转动洗涤时，所产生的振动在加热盘与连接座间的弹性连接下起到减震的作用，而且无论内筒如何振动，加热盘在弹性支撑下总是与内筒的外壁想接触。
附图说明
为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单的介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

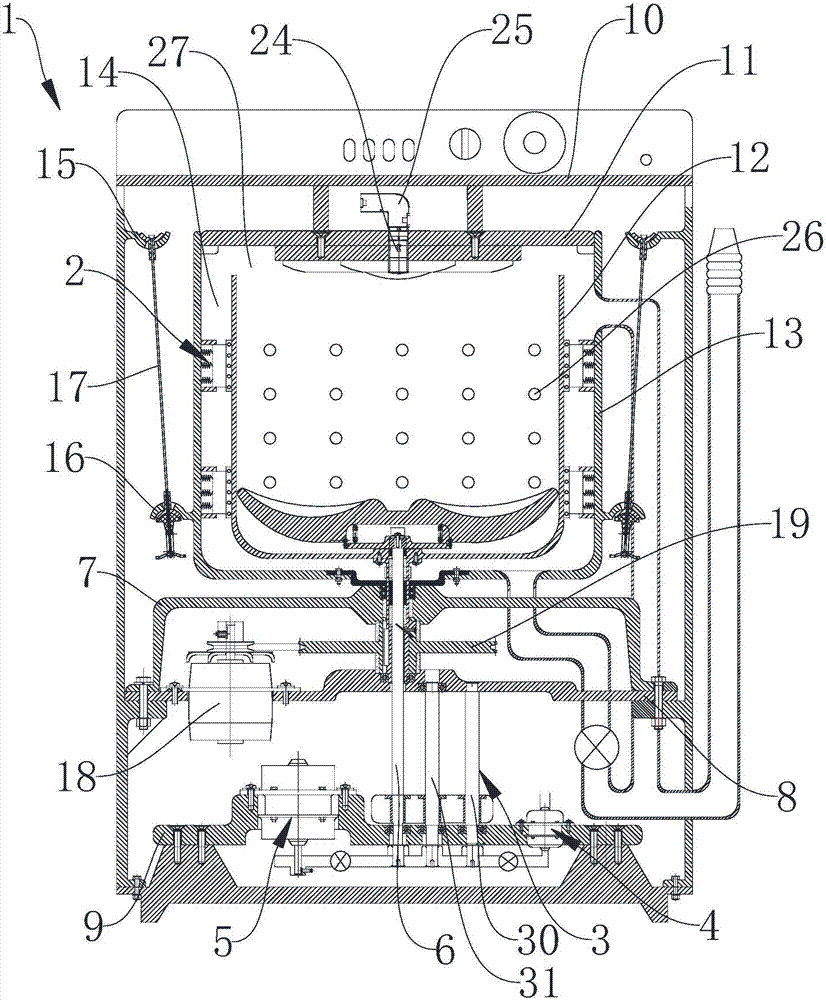

图1为本发明结构示意图；
图2为本发明加热装置结构示意图。
具体实施方式
为使本发明的目的、技术方案和优点更加清楚，下面将结合附图对本发明的技术方案进行清楚、完整的描述。显然，所描述的实施例仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
在本发明的描述中，需要说明的是，术语“上”、“下”、“水平”等指示的方位或位置关系均为基于附图所示的方位或位置关系，仅仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
如图1和图2所示，一种多功能洗衣机，其包括：洗衣机本体1、设置于所述洗衣机本体1的内筒12与外筒13之间的容腔14内的多个加热装置2和至少一根适于连通所述容腔14的连通管道3，以及分别与所述连通管道3相连通的吸水泵4和空气压缩机5；
所述吸水泵4将水流通过所述管道3流向所述加热装置2，在所述加热装置2的高温作用下产生适于衣物高温消毒的蒸汽；蒸汽消毒过程中或蒸汽消毒完毕后，所述空气压缩机5产生的气流通过所述管道3流向所述加热装置2，在所述加热装置2的高温作用下形成适于烘干衣物的热风，同时，分别与所述内筒12和外界相连通的排湿风扇24将烘干过程中产生的湿气经过排湿管道25排出。
本技术方案洗涤工作时，冷水从进水管进入内筒并进入内筒和外筒之间的容腔，同时，加热装置开始加热，进行温水洗涤，洗涤完毕之后在进行蒸汽消毒，于是吸水泵将水流通过管道流向加热装置，在加热装置的高温作用下产生适于衣物高温消毒的蒸汽，蒸汽通过内筒与外筒间的间隙或内筒的水孔进入内筒内；而且在蒸汽消毒过程中或蒸汽消毒完毕后，空气压缩机产生的气流通过管道流向加热装置，在加热装置的高温作用下形成适于烘干衣物的热风，同时，分别与内筒和外界相连通的排湿风扇将烘干过程中产生的湿气经过排湿管道排出，因此，边热风烘干边排湿，提高烘干效率。
其中所述加热装置2包括与所述外筒13固定连接的连接座20，以及与所述内筒12外壁相触接的加热盘21，所述加热盘21与所述连接座20之间弹性连接。
该技术方案中加热装置采用包括与所述外筒固定连接的连接座，以及与所述内筒外壁相触接的加热盘，所述加热盘与所述连接座之间弹性连接的加热结构，一方面与内筒起到良好的接触，传导热效果好，另一方面，内筒在转动洗涤时，所产生的振动在加热盘与连接座间的弹性连接下起到减震的作用，而且无论内筒如何振动，加热盘在弹性支撑下总是与内筒的外壁想接触。
其中所述加热装置2沿所述内筒的圆周方向呈均匀间隔排列设置，并沿所述内筒12的高度方向呈均匀间隔排列设置，以方便均匀加热，避免局部加热装置2集中，温升过高。
其中所述内筒12的底部固定连接有一空心转轴6，并与一驱动电机18传动连接，所述空心转轴6的另一端分别与所述吸水泵4和所述空气压缩机5相连通，并在所述空心转轴6与所述容腔14相对应位置处设有开口。在此实施例技术方案中，此空心转轴6形成上述管道3，更具体地，本实施例技术方案中管道3包括第一管道30，第二管道31，以及此空心转轴6，其分别与吸水泵4和空气压缩机5相连通，另一端延伸伸入至容腔14内。
其中所述管道3于所述容腔14内的端部管口靠近所述加热装置，且每一所述管道的所述端部管口位置均布相同。
其中所述洗衣机本体1的盖体10底部还固定连接有一适于盖合所述外筒13的内盖板11，洗涤工作时，盖合盖体10，所述内盖板11与所述外筒13盖合形成内封闭式洗涤环境。
如此，在进行蒸汽消毒和热风烘干时，产生的蒸汽和热风将集中于外筒内，特别是，当蒸汽或热风大量产生时，容腔内压强急剧增大，产生的蒸汽或热风会将通过水孔26注入内筒内，起到更大范围的蒸汽消毒和热风烘干。
其中所述洗衣机本体1由上而下依次设有固定板一7、固定板二8和固定板三9，所述固定板一7将所述洗衣机本体1的内腔分隔成第一容积室和第二容积室，所述内筒12和所述外筒13设置于所述第一容积室内，并与轴连接固定，所述驱动电机18固定连接于所述固定板二8上，所述吸水泵4和所述空气压缩机5分别固定连接于所述固定板三9上。
其中所述外筒13的外壁和所述洗衣机本体1的外壳内壁分别各设置有连接件(15，16)，连接件(15，16)间对应设置有弹性拉绳17。，以便防止筒体的大幅度振动产生，运行更稳定。
最后应说明的是：以上实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明实施例技术方案的范围。
