技术领域
本发明涉及一种体育用品，特别是一种冰球单人体育练习装置。
背景技术
冰球运动源于北方民族的传统体育运动，由冰球运动发展起来的桌上冰球，规则为双方都手持一个推打器，将冰球打入对方球门则得一分，最终以分数高者为赢家。冰球运动由于其竞技性和娱乐性日益受到广大群众的喜爱，但是由于桌上冰球是双人对抗运动，如果只有一个人的话，就没有办法开展这项运动了，这是现有技术的缺陷。
发明内容
为了解决上述问题，本发明提供了一种冰球单人体育练习装置。
本发明采用的技术方案为：一种冰球单人体育练习装置，其特征在于包括横杆的侧面连接第一弹簧，第一弹簧连接击打装置，横杆的两侧设有固定卡。
本发明也可以说是一种冰球单人训练器，击打装置的击打面的形状为矩形，且有一边放置在冰球桌上。
本发明也可以说是一种冰球推打器，所述击打装置的击打面为弧面或者斜面或者锥面。
本发明也可以说是一种冰球单人体育训练装置，横杆的下面连接所述击打装置，横杆的两侧设有固定卡。
本发明也可以说是一种单人冰球桌，所述击打装置为固定冰球推打器。
本发明也可以说是一种单人冰球体育练习器，所述击打装置至少为3-7个，均匀分布在横杆上面。
本发明也可以说是一种冰球单人体育练习装置，所固定冰球推打器是由上面盖的孔洞穿过手柄杆，所述手柄杆上套有第一发条弹簧，手柄杆的一端固定在底座的底面的圆心，底座为一面开口的圆柱体。
进一步的，所固定冰球推打器是所述手柄杆的一端固定连接底座。
进一步的，所固定冰球推打器的所述手柄杆的一端固定在横杆或者中间段或者或者右边段或者左边段或者第三弹簧或者旋转盘的边缘上。
本发明也可以说是一种单人冰球推打体育训练装置，所述横杆分为三段，包括中间段，左边段和右边段；中间段通过第二弹簧与左边段和右边段连接在一起。
本发明也可以说是一种单人冰球体育难度训练器，所述横杆分为三段，中间段与左边段和右边段连接在一起。
本发明也可以说是一种单人冰球击打体育训练装置，所述中间段为凸出的圆弧形。
进一步的，横杆的中间通过旋转装置连接旋转盘，旋转盘的边缘的下面连接击打装置。
进一步的，横杆的中间段通过旋转装置连接旋转盘，旋转盘的边缘的下面连接击打装置。
进一步的，旋转盘的边缘的下面连接击打装置的手柄杆顶部，击打装置为2-8个，均匀分布在旋转盘的边缘。
进一步的，所述旋转盘为平盘。
进一步的，所述旋转盘为圆环，通过2-5根径向发散排列的短杆连接旋转装置。
进一步的，所述旋转装置是由第二发条弹簧的固定端连接竖轴，第二发条弹簧的活动端穿出内罩的缝，活动端的上面有孔，孔上系着绳的一端，绳缠绕着内罩，绳的另一端系在活动冰球推打器上，所述竖轴的一端连接横杆或者中间段，另一端与旋转盘的中心轴连接，第二发条弹簧的下面设有拨杆，拨杆抵住短杆，驱使旋转盘旋转。旋转盘为圆环。
进一步的，所述旋转装置是由第二发条弹簧的固定端连接竖轴，第二发条弹簧的活动端穿出内罩的缝，活动端的上面有孔，孔上系着绳的一端，绳缠绕着内罩，绳的另一端系在活动冰球推打器上，所述竖轴的一端连接横杆或者中间段，另一端与旋转盘的中心轴连接，第二发条弹簧的下面设有拨杆，旋转盘的设有盘孔，拨杆穿过盘孔，拨杆抵住盘孔的边缘，驱使旋转盘旋转。旋转盘为实心圆盘或者平盘。
进一步的，旋转盘的边缘的下面通过第三弹簧连接击打装置的手柄杆顶部。
进一步的，两个竖杆的一端分别连接横杆，竖杆的另一端分别连接轨道的两端，轨道为半圆弧形轨道，轨道与平面的倾斜角为10°-45°。
本发明使用时，不需要两个人进行对抗，只有一个人也可以进行冰球桌的冰球运动，既有一定的娱乐性，也可以培养运动能力，锻炼肌体的灵活性。
附图说明
图1为本发明实施例一俯视图。
图2为本发明实施例一侧视图。
图3为本发明实施例二俯视图。

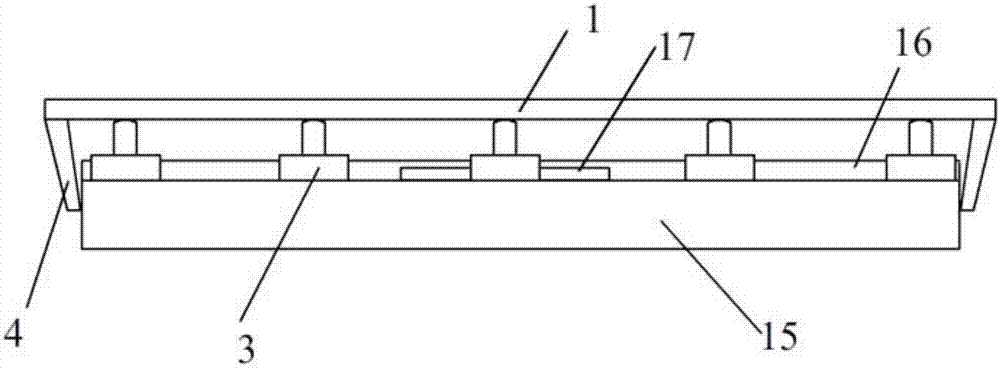

图4为本发明实施例三侧视图。
图5为本发明实施例三的细节分解示意图。
图6为本发明实施例四侧视图。
图7为本发明实施例五俯视图。
图8为本发明实施例六俯视图。
图9为本发明实施例七俯视图。
图10为本发明实施例八俯视图。
图11为本发明实施例九俯视图。
图12为本发明实施例十结构示意图。
图13为本发明实施例十旋转装置的细节图。
图14为本发明实施例十旋转装置和旋转盘仰视图。
图15为本发明实施例十一旋转装置和旋转盘仰视图。
图16为本发明实施例十二结构示意图。
图17为本发明实施例十二俯视图。
图中标号名称：1横杆；1.1中间段，1.2右边段,1.3左边段，2第一弹簧；3击打装置；3.1上面盖,3.2第一发条弹簧，3.3手柄杆，3.4底座,3.5孔洞，4固定卡；5第二弹簧；6旋转盘；6.1盘孔；7活动冰球推打器；8旋转装置；8.1第二发条弹簧,8.2缝,8.3活动端,8.4孔,8.5内罩，8.6拨杆；9绳；10短杆；11竖轴，12第三弹簧；13竖杆，14轨道，15冰球桌面，16边缘围挡，17球门。
具体实施方式
本发明实施例一，如图1-2所示，一种冰球单人体育练习装置,其特征在于包括横杆1的侧面连接第一弹簧2，第一弹簧2连接击打装置3，横杆1的两侧设有固定卡4。
将横杆1的固定卡4卡住冰球桌的靠对方一侧球门17的冰球桌面15的两侧。操作者就可以用冰球桌面15上面的活动冰球推打器7去推打冰球，冰球如果打到了击打装置3，就会弹回去，如果没有打到击打装置3，冰球会穿过横杆1的下面打到冰球桌面15周边的边缘围挡16上面，也会弹回去。这样就可以实现单人冰球击打的运动训练了。
虽然冰球打到击打装置3和冰球桌的边缘围挡16都是弹回去，但是由于击打装置3后面设有第一弹簧2，弹簧的回弹力以及弹簧的左右摆动，会造成回弹的力度和角度的不确定性，这样就可以很好地模拟对方运动员反击的效果。
击打装置3的击打面的形状为矩形，且有一边放置在冰球桌面15上。可以保证击打装置3与冰球桌没有缝隙，冰球能打到击打装置3上面。
本发明实施例二，如图3所示，一种冰球单人体育练习装置，所述击打装置3的击打面为弧面或者斜面或者锥面。这样可以增加冰球的回弹的力度和角度的不确定性，增加运动的难度和趣味性。
本发明实施例三，如图4所示，一种冰球单人体育练习装置，横杆1的下面连接所述击打装置3，横杆1的两侧设有固定卡4,所述击打装置3为固定冰球推打器。所述击打装置至少为3-7个，均匀分布在横杆1上面。
所述击打装置为奇数，这样就至少有一个击打装置3位于球门17前面。
击打装置3为固定冰球推打器，可以更加仿真对方运动员的活动冰球推打器7，由于活动冰球推打器7的底座3.4为圆弧面，冰球打到击打装置3时，冰球的回弹的力度和角度的同样是不确定性。增加了单人冰球击打运动的难度和趣味性。
活动冰球推打器7与固定冰球推打器结构相同，不同的地方是活动冰球推打器是活动的，固定冰球推打器的手持杆固定连接了其他部件。
活动冰球推打器7是由上面盖3.1的孔洞3.5穿过手柄杆3.3，所述手柄杆3.3上套有第一发条弹簧3.2，手柄杆3.3的一端和第一发条弹簧3.2放置在底座3.4的底面上，底座3.4为一面开口的圆柱体。
活动冰球推打器7是所述手柄杆3.3的一端固定连接底座3.4。
本发明实施例四，如图5所示，一种冰球单人体育练习装置3，所述固定冰球推打器是由上面盖3.1的孔洞3.5穿过手柄杆3.3，所述手柄杆3.3上套有第一发条弹簧3.2，手柄杆3.3的一端连接横杆1，手柄杆3.3另一端和第一发条弹簧3.2放置在底座3.4的底面上，底座3.4为一面开口的圆柱体。由于手柄杆3.3另一端和第一发条弹簧3.2放置在底座3.4的底面上，并没有和底座3.4固定连接，所以第一发条弹簧3.2和底座3.4相对于横杆1是活动的，再加上第一发条弹簧3.2的弹力以及底座3.4侧面为圆弧形，因此增加了冰球的回弹的力度和角度的同样是不确定性。增加了单人冰球击打运动的难度和趣味性。
本发明实施例五，如图6所示，一种冰球单人体育练习装置，横杆1通过第三弹簧12连接击打装置3的手柄杆3.3顶部。这样也是增加了冰球的回弹的力度和角度的不确定性。增加了单人冰球击打运动的难度和趣味性。
本发明实施例六，如图7所示，一种冰球单人体育练习装置，所述横杆1分为三段，中间段1.1通过第二弹簧5与左边段1.3和右边段1.2连接在一起。在击打的过程中，这样横杆1的三段都可以左右摆动，当然中间段1.1的摆动幅度最大，由于中间段1.1的位置在球门17的前，所以位置更为重要，中间段1.1左右摆动会带着中间段1.1的击打装置3的左右晃动，这样可以模拟对方运动员在守住球门17的左右防守，一方面增加了难度，另一方面增加了冰球的回弹的力度和角度的同样是不确定性，同时增加了趣味性和娱乐性。
本发明实施例七，如图8所示，一种冰球单人体育练习装置，所述横杆1分为三段，中间段1.1与左边段1.3和右边段1.2连接在一起。所述中间段1.1为凸出的圆弧形。这样就使得固定在中间段1.1的击打装置3比其他位置的击打装置3更靠前，也就是说击打装置3距离球门17的位置更远，使得击打装置3位于球门17禁区外，这样更符合桌上冰球的游戏规则，也就是说冰球推打器不能处于球门17禁区内，只能在球门17禁区外，而击打装置3正是模拟对方的冰球推打器，位于球门17禁区外。
本发明实施例八，如图9所示，一种冰球单人体育练习装置，所述横杆1分为三段，中间段1.1通过第二弹簧5与左边段1.3和右边段1.2连接在一起。所述中间段1.1为凸出的圆弧形。这样既可以遵守游戏规则，又可以增加难度，提高趣味性。
本发明实施例九，如图10所示，一种冰球单人体育练习装置，横杆1的中间通过旋转装置8连接旋转盘6。旋转盘6的边缘的下面连接击打装置3。旋转盘6的边缘的下面连接击打装置3的手柄杆3.3顶部，击打装置3为2-8个，均匀分布在旋转盘6的边缘。旋转盘6的旋转会造成更大的不确定性，并且由于旋转盘6连接了2-8个击打装置3，在旋转过程中球门17就会时而被击打装置3挡住，时而坦露出来，这种不确定性更加增加了对打的难度。
所述旋转盘6为圆环，通过2-5根径向发散排列的短杆10连接旋转装置8。这样旋转盘6更为轻巧，旋转过程更灵活。
本发明实施例十，如图11-14所示，一种冰球单人体育练习装置，所述旋转装置8是由第二发条弹簧8.1的固定端连接竖轴11，第二发条弹簧8.1的活动端8.3穿出内罩8.5的缝8.2，活动端8.3的上面有孔8.4，孔8.4上系着绳9的一端，绳9缠绕着内罩8.5，绳9的另一端系在活动冰球推打器7上，所述竖轴11的一端连接横杆1或者中间段1.1，另一端与旋转盘6的中心轴连接，第二发条弹簧8.1的下面设有拨杆8.6，拨杆8.6抵住短杆10，驱使旋转盘6旋转。旋转盘6为圆环。操作者手持活动冰球推打器7打击冰球时，绳9就带动了旋转装置8，使得旋转装置8旋转，也就是使得旋转盘6连接的击打装置3进行旋转，在旋转过程中球门17就会时而被击打装置3挡住，时而坦露出来，增加了运动的难度，而且这种旋转是由操作者自己启动的，但是旋转的过程却不是由操作者控制的，也同时提高了运动的娱乐性。
本发明实施例十一，如图15所示，一种冰球单人体育练习装置，所述旋转装置8是由第二发条弹簧8.1的固定端连接竖轴11，第二发条弹簧8.1的活动端8.3穿出内罩8.5的缝8.2，活动端8.3的上面有孔8.4，孔8.4上系着绳9的一端，绳9缠绕着内罩8.5，绳9的另一端系在活动冰球推打器7上，所述竖轴11的一端连接横杆1或者中间段1.1，另一端与旋转盘6的中心轴连接，第二发条弹簧8.1的下面设有拨杆8.6，旋转盘6的设有盘孔6.1，拨杆8.6穿过盘孔6.1，拨杆8.6抵住盘孔6.1的边缘，驱使旋转盘6旋转。旋转盘6为实心圆盘或者平盘。
盘孔6.1的形状为扇形。扇形的圆心靠近旋转盘的圆心。
拨杆8.6位于第二发条弹簧8.1的最外圈，这样力矩会比较大，驱使旋转盘6旋转更省力。
本发明实施例十二，如图16-17所示，一种冰球单人体育练习装置，旋转盘6的边缘的下面通过第三弹簧12连接击打装置3，击打装置3为活动冰球推打器，旋转盘6的边缘的下面通过第三弹簧12连接的活动冰球推打器的手柄杆3.3顶部。两个竖杆13的一端分别连接横杆1，竖杆13的另一端分别连接轨道14的两端，轨道14为半圆弧形轨道，与旋转盘6的半圆相对应，且位于球门17的后面。轨道14与平面的倾斜角为10°-45°，击打装置3会沿着轨道14旋转。由于实施例十的难度系数很大，冰球穿过旋转盘6的击打装置相当于要穿过两道防线才能进球门17，即，突破一道防线进入旋转盘6，再突破另一道防线穿出旋转盘6，而这两道防线又是几乎不停歇的旋转，这使得操作者很难进球。为了适当得降低进球难度，将后面那道防线用半圆弧形轨道14与平面的倾斜角为10°-45°，优选30°，架空球门17，而第三弹簧12可以调节击打装置3的高度使得其能滑入有上下坡度的弧形轨道14。这样就冰球就只需要突破一道防线就可以进球了。虽然比实施例十的难度小，但是增加了娱乐性和趣味性。
综上所述仅为本发明具体实施例，但并不局限于实施例，还可各技术特征重新组合更多实现方式，凡在不脱离本发明构思的情况下，依本申请所做的等效修饰和现有技术添加均视为本发明技术范畴。
