技术领域
本发明涉及一种杯子，特别涉及一种绳索杯。
背景技术
人们外出旅游时常常需要随身携带水杯，然而一般的水杯功能单一，水杯仅仅可
以解决人们旅途中的饮水问题，绳索这类物品在野外而言是非常实用的，但绳子太粗的难以携带，太细的容易丢失和打结，以及出场率不高，可是其实用价值，却毋庸置疑。
发明内容
本发明为了弥补现有技术的缺陷，提供了一种可以方便人们使用的野外旅行杯。
本发明是通过如下技术方案实现的：
一种绳索杯，其特征在于：由一个内胆（3）、一个水杯外壳（2）、一个绳索装置外壳（33）、一个杯盖（4）及一个绳索装置，其所诉绳索装置由一个转动轴（13）、一个转动旋钮（18）、一个转轴弹簧（17）、四个稳固部件（10）、两个还原弹簧（11）、两个制动按钮（12）、一条纤细紧实的绳子（14）、一个倒钩（15）组成。
进一步的，其所述的内胆（3）、水杯外壳（2）、绳索装置外壳（33）、转动轴（13）、稳固部件（10）、及倒钩（15）皆由不锈钢为主要材料。
进一步的，其所述的绳索装置内的转动轴的两边皆有凸起的轴面，其轴面上有横向减速带（16），用于配合制动按钮（12）上的制动板（19），当绳索长度足够的时候可以按下两边任意的一个制动按钮（12），迫使制动板（19）强行接触转动轴上的横向减速带（16），从而使转动轴（13）停止转动，绳索（14）其露出长度则保持不变，同时，制动按钮上的还原弹簧（11）可以帮助制动按钮（12）复位。
进一步的，其所述的绳索装置外的转动旋钮（18）的表面覆盖有一层防滑纹路（20），且在使用时，可以将转动轴往外拉些许出来，便于收绳时的快捷和防止卡顿，内设的转轴弹簧（17）可以帮助转动轴（13）复位。
更进一步的，其所诉的绳索装置中的绳子（14）其一端固定于转动轴（13）上，另一端固定于倒钩（15）上，其具体材质可以采用大力马鱼线、尼龙绳、钢丝绳。
更进一步的，其所述的绳索装置中的稳固部件（10）可通过螺丝（34）的方式将稳固部件（10）和转动轴（13）固定于水杯外壳（2）的底端，同时，其所述的绳索装置外壳（33）也通过螺丝（34）的方式，将绳索装置外壳（33）固定于水杯外壳（2）的底端。
更进一步的，其所述的绳索装置中的制动按钮（12）上设有一个稳固制动点（24），其所述的稳定制动点（24）下方四周设有圆环形纹路，与绳索装置外壳内的粗糙圆环（25）相匹配。
本发明的有益效果是：该发明，适合各人群使用，使用方便，一个灵活多变，且便于携带和坚韧的绳子，即丰富了水杯的功能，也解决了人们旅途中可能发生的多种困难，给人们使用带来很多的方便，比如购物后，袋子太过沉重，嘞的手痛，可用绳子捆绑后，拿着杯子前行，野外需要用绳的时候，既方便又安全又好着力。
附图说明
下面结合附图对本发明作进一步的说明。

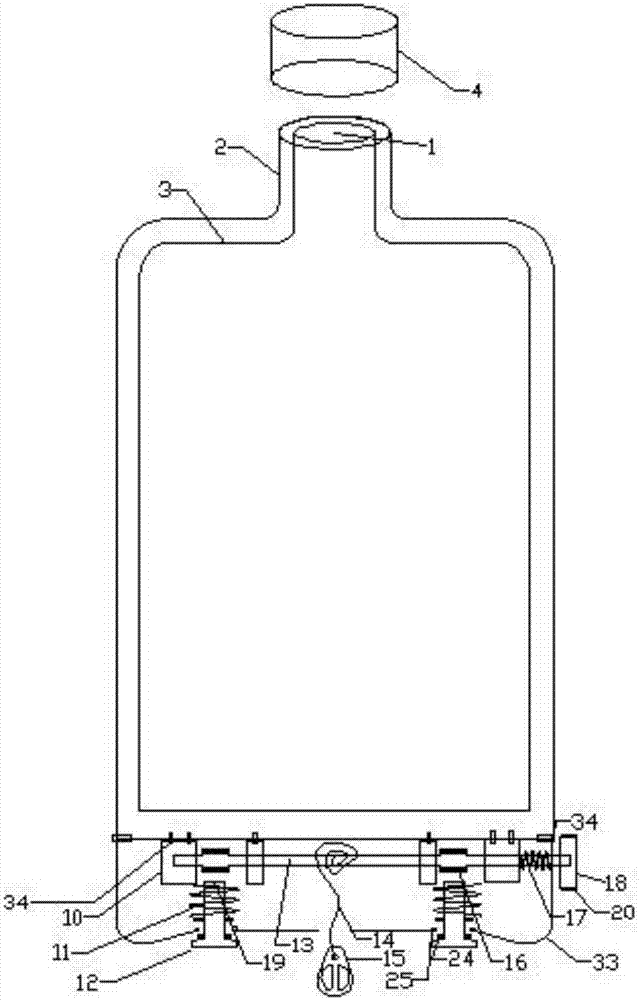

附图1为本发明一种绳索杯的杯身主体结构示意图
附图2为本发明一种绳索杯的绳索装置具体结构图
图中，1为杯子的瓶口、2为水杯外壳、3为水杯内胆、4为杯盖、10为稳固部件、11为还原弹簧、12为制动按钮、13为转动轴、14为绳子、15为倒钩、横向减速带、17为转轴弹簧、18为转动旋钮、19为制动板、20为防滑纹路、33为绳索装置外壳、34为螺丝。
具体实施方式
如图1~2所示，其所示的一种绳索杯，寻常使用绳子时，则用水杯外壳（2）右下角的转动旋钮（18）收起多出的绳子，直至倒钩（15）紧贴绳索装置外壳（33）的中心点即可。
在需要使用绳子（5）时，只需将倒钩（15）拉出，即可使用，若需要将绳子固定在某个物品上，只需环绕物品一圈，再用倒钩（15）钩在绳子的尾部即可，在需要控制绳子长短的时候可以按下两侧的制动按钮（12），按到底后，将制动按钮（12）往任意一个角度移动稳定制动点（24）至绳索装置外壳（33）内部的粗糙圆环（25），通过弹簧的反作用力可以将稳定制动点（24）稳稳的抵在粗糙圆环（25）上，达到长时间制动的效果。
以上所述仅是对本发明的较佳实施例，并非对本发明型的范围进行限定，故在不脱离本发明设计精神的前提下，本领域普通工程技术人员对本发明所述的构造、特征及原理所做的等效变化或装饰，均应落入本发明申请专利的保护范围内。
