技术领域
本发明涉及反应釜，它是用于恩替卡韦制备的泄压反应釜。
背景技术
恩替卡韦在反应釜的制备过程中，生成的中间产物需要充入惰性气体作为保护，该惰性气体多采用氮气，由于反应釜内的中间产物在转化时会产生一定的其他气体，因此在充入氮气时需要控制好反应釜内气压，防止渗液。
同时要及时将过压的气体放出，保证内压适当，由于人工进行泄压难以保证内压稳定于一个数值，并且内压时高时低，对于恩替卡韦的制备影响较大，且存在一定的危险性。
发明内容
本发明的发明目的是为了解决内压控制不稳定的问题，提供用于恩替卡韦制备的泄压反应釜，反应釜的泄压装置可以对反应釜内压进行控制，将内压控制在恒定的值，无需人工操作与监控，自动安全。
为了实现上述发明目的，本发明采用了以下技术方案：用于恩替卡韦制备的泄压反应釜，包括釜体和泄压装置，所述泄压装置包括泄压筒壁、阀壳、阀芯和用于阀芯复位的弹性件；泄压筒壁底部设有与釜体内部连通的气流通道，泄压筒壁顶部开口设置，阀壳套设并固定于泄压筒壁内部，泄压筒壁与阀壳之间形成供气流通过的间隙，泄压筒壁设有供气流流出的多个排气孔，所述排气孔沿泄压筒壁侧壁周向环形排列；阀壳内部设有供阀芯往复伸缩移动的容腔，弹性件和阀芯均位于容腔内，所述容腔侧壁设有与间隙连通的阀孔，所述容腔内还设有防止阀芯脱出的限位结构；所述泄压筒壁与阀壳之间还设有防止漏气的密封圈。
优选的，所述排气孔呈环状排列并沿泄压筒壁轴心阵列于泄压筒壁侧壁。
优选的，所述限位结构为凸环，所述凸环固定于阀壳的内壁表面。
优选的，所述阀芯包括有导向柱，导向柱设于阀芯的顶部，阀芯呈“凸”形，容腔内设有供导向柱嵌入的导向槽，弹性件为弹簧，弹簧套设于导向柱侧壁。
优选的，所述阀壳外壁与泄压筒壁的内壁通过螺纹连接。
优选的，所述泄压筒壁内壁设有内螺纹，阀壳外壁设有外螺纹，所述外螺纹与内螺纹啮合。
与现有技术相比，采用了上述技术方案的用于恩替卡韦制备的泄压反应釜，具有如下有益效果：
采用本发明的用于恩替卡韦制备的泄压反应釜，泄压装置内的阀芯可以被气压顶起，当阀芯被高压顶起时，阀孔打开，将阀壳内的气流通道与间隙相连通，间隙进而将泄出的气体从排气孔内散出。
由于弹性件可以对阀芯进行控制，并且是采用弹性件进行控制，因此当内压稍大于弹性压力时，阀孔即可开启，快速的将反应釜内部高压进行泄压，当内压小于弹性压力时，阀芯恢复原位并将阀孔关闭，达到控压稳压的效果。
全程自动，无需人工监测及人工操作，安全性好，自动化程度高。
附图说明

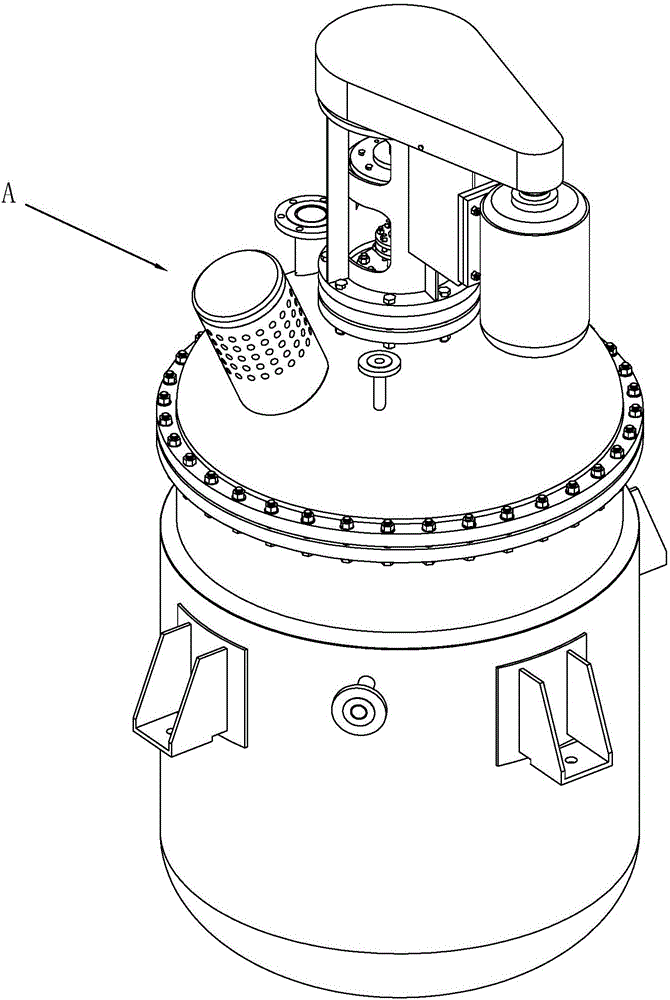

图1为本发明用于恩替卡韦制备的泄压反应釜实施例的结构示意图；
图2为本发明中泄压装置的结构示意图；
图3为本发明中泄压装置的剖视图(阀孔关闭状态)；
图4为本发明中泄压装置的剖视图(阀孔开启状态)；
图5为本发明中阀壳的剖视图；
图6为本发明中泄压筒壁的剖视图。
附图标记：1、阀壳；10、阀孔；11、容腔；110、导向槽；12、外螺纹；13、凸环；2、阀芯；20、导向柱；3、泄压筒壁；30、间隙；31、排气孔；32、内螺纹；41、顶部密封圈；42、底部密封圈。
具体实施方式
下面结合附图对本发明做进一步描述。
如图1至6所示的用于恩替卡韦制备的泄压反应釜，包括釜体和泄压装置A，泄压装置A包括泄压筒壁3、阀壳1、阀芯2和弹簧。
泄压筒壁3底部设有与釜体内部连通的气流通道，泄压筒壁3顶部开口设置，阀壳1套设并固定于泄压筒壁3内部，泄压筒壁3与阀壳1之间形成供气流通过的间隙30，泄压筒壁3设有供气流流出的多个排气孔31，排气孔31沿泄压筒壁3侧壁周向环形排列。
泄压装置内的阀芯可以被气压顶起，当阀芯被高压顶起时，阀孔打开，将阀壳内的气流通道与间隙相连通，间隙进而将泄出的气体从排气孔内散出。
由于弹性件可以对阀芯进行控制，并且是采用弹性件进行控制，因此当内压稍大于弹性压力时，阀孔即可开启，快速的将反应釜内部高压进行泄压，当内压小于弹性压力时，阀芯恢复原位并将阀孔关闭，达到控压稳压的效果。
排气孔31呈环状排列并沿泄压筒壁3轴心阵列于泄压筒壁3侧壁。由于高速气流在经过小孔或间隙时，会使空气产生摩擦并振动，从而产生噪音。因此，本实施例通过在泄压筒壁3上增设多个密密麻麻的排气孔，消除擦音现象，降低噪音，使生产环境更为安静。
阀壳1外壁与泄压筒壁3的内壁通过螺纹连接。泄压筒壁3内壁设有内螺纹，阀壳1外壁设有外螺纹，外螺纹与内螺纹啮合。通过螺纹拧紧，将阀壳1牢牢地固定于泄压筒壁3内。
阀壳1内部设有供阀芯2往复伸缩移动的容腔11，弹簧和阀芯2均位于容腔11内，容腔11侧壁设有与间隙30连通的阀孔10，容腔11内壁表面还设有凸环13。凸环13的作用在于，阀芯在被弹簧顶回原位时，可以起到一个限位的作用，防止阀芯脱出容腔，造成控制阀失效。
阀芯2包括有导向柱20，导向柱20设于阀芯2的顶部，阀芯2呈“凸”形，容腔11内设有供导向柱20嵌入的导向槽110，复位件为弹簧，弹簧套设于导向柱20侧壁。
导向柱20共有两个功能：首先，是用于保持阀芯在滑动时的方向，保证阀芯能够沿阀壳的轴心方向进行滑动，防止偏移，避免错位；其次，用于弹簧的套设，对弹簧起到一个限位作用，防止弹簧在使用过程中发生偏移。
由于泄压筒壁3与阀壳1在对接时，依旧存在多处缝隙，因此泄压筒壁3与阀壳1之间还设有防止漏气的顶部密封圈41和底部密封圈42。两处密封圈的作用在于，能够配合泄压筒壁3与阀壳1拧紧作用，通过阀壳1的下压将密封圈紧紧的卡牢于间隙内，提高密封度，避免气流从间隙内溢出，发生噪音。
以上所述是本发明的优选实施方式，对于本领域的普通技术人员来说不脱离本发明原理的前提下，还可以做出若干变型和改进，这些也应视为本发明的保护范围。
