多功能花盆

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本发明涉及园艺用具改进技术领域,特别是一种多功能花盆。

背景技术

随着社会的不断发展,越来越多的年轻人远离父母外出打工,这就使得 空巢老人的比例越来越大,由于老年人的身体机能在不断的降低,经常会受 到疾病的困扰,而儿女又不能在身边照顾,所以一旦老人身体发生突发性病 症很难受到及时照顾,严重时甚至会因为抢救不及时导致死亡。因此,为了 保证空巢老人的人体安全,设计一款可以在老人身体发生突发性疾病时立即 报警的装置是很有必要的。

发明内容

本发明的目的是为了解决上述问题,设计了一种多功能花盆。

实现上述目的本发明的技术方案为,一种多功能花盆,包括嵌装在花盆 底面上的固定座,固定座位于花盆内的一端通过固定座滑片与内机固定连接, 固定座位于花盆外的一端与外机固定连接,所述内机是由防水后壳、安装在 防水后壳上的内线路板和电池、扣在防水后壳上的防水前壳以及盖在防水前 壳上的保护板共同构成的,保护板上设有与内线路板电性连接温度传感器, 温度传感器上方设有与内线路板电性连接的微型磁疗器,内机右侧底部设有 与电池电性连接的锂电池安装槽,所述外机是由安装在固定座上的外线路板, 扣在外线路板上的面盖以及盖在面盖上的触摸屏共同构成的,线路板上设有 露出触摸屏的报警按钮、照明灯和状态指示灯,状态指示灯左边设有报警器。

所述锂电池安装槽上方设有防水的数据接口。

所述防水的数据接口上方设有侧开关。

所述照明灯左右两侧的外线路板上各设有一组LED报警灯,每组LED报 警灯的个数为三个。

利用本发明的技术方案制作的多功能花盆,可以在老人身体发生突发性 疾病时,及时向周围的人员发出警报,提示周围的人尽快将老人送去医院抢 救,并根据报警装置给出的信息尽快联系老人的亲属和子女,使用方便,大 大降低了老人独自生活的风险。

附图说明

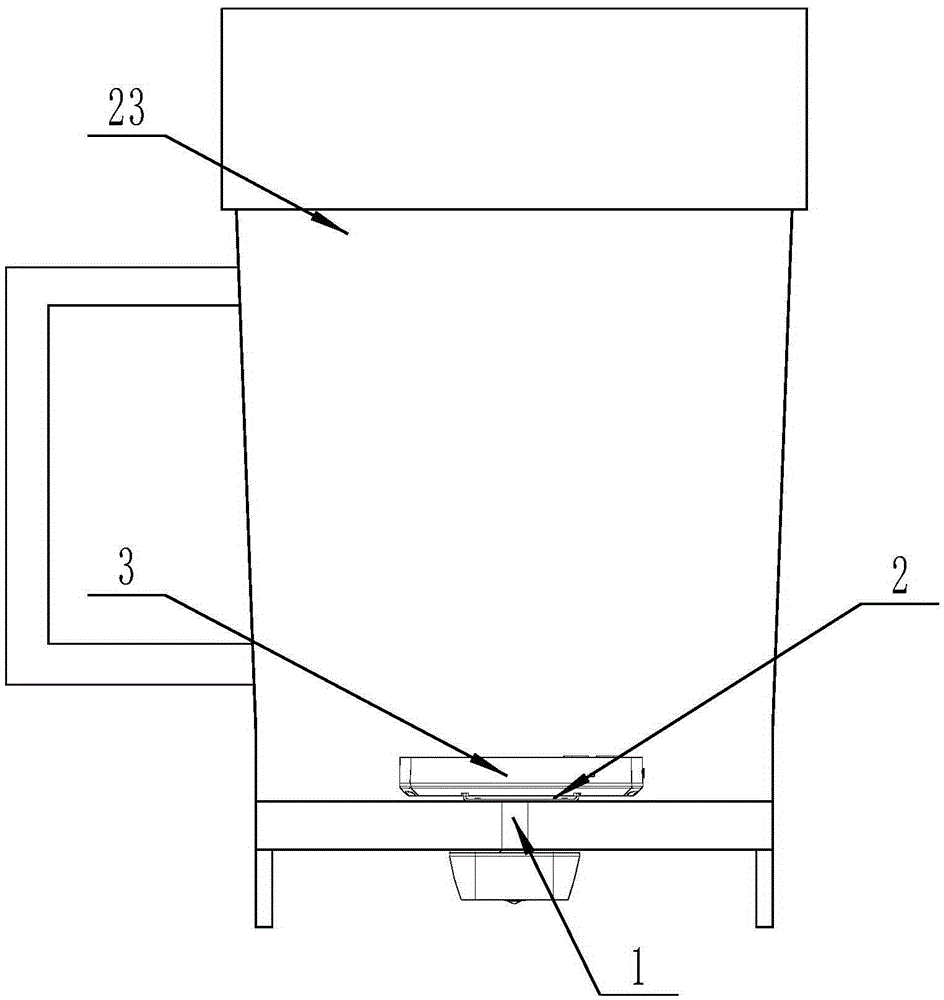

图1是本发明所述多功能花盆的主视图;

图2是本发明所述多功能花盆触屏部分的主视图;

图3是本发明所述多功能花盆触屏部分的左视图;

图4是本发明所述多功能花盆触屏部分的右视图;

图5是本发明所述多功能花盆触屏部分的立体分解图;

图中,1、固定座;2、固定座滑片;3、内机;4、外机;5、防水 后壳;6、内线路板;7、温度传感器;8、电池;9、LED报警灯;10、微型 磁疗器;11、锂电池安装槽;12、报警按钮;13、照明灯;14、防水前壳; 15、状态指示灯;16、报警器;17、防水的数据接口;18、侧开关;19、保 护板;20、外线路板;21、面盖;22、触摸屏;23、花盆底面。

具体实施方式

下面结合附图对本发明进行具体描述,如图1-5所示,一种多功能花盆, 包括嵌装在花盆底面23上的固定座1,固定座位于花盆内的一端通过固定座 滑片2与内机3固定连接,固定座位于花盆外的一端与外机4固定连接,所 述内机是由防水后壳5、安装在防水后壳上的内线路板6和电池8、扣在防水 后壳上的防水前壳14以及盖在防水前壳上的保护板19共同构成的,保护板 上设有与内线路板电性连接温度传感器7,温度传感器上方设有与内线路板 电性连接的微型磁疗器10,内机右侧底部设有与电池电性连接的锂电池安装 槽11,所述外机是由安装在固定座上的外线路板20,扣在外线路板上的面盖 21以及盖在面盖上的触摸屏22共同构成的,线路板上设有露出触摸屏的报 警按钮12、照明灯13和状态指示灯15,状态指示灯左边设有报警器16。其 中,所述锂电池安装槽11上方设有防水的数据接口17;所述防水的数据接 口17上方设有侧开关18;所述照明灯13左右两侧的外线路板上各设有一组 LED报警灯9,每组LED报警灯的个数为三个。

在本技术方案中,当老人身体出现病状时,报警按钮会把异常信号发给 内线路板,内线路板通过WIFI模块和照明灯将报警信息上传至云端,并发射 警报信息至手机APP,方便方便其亲属和儿女及时发现危险。同时可通过外 线路板启动报警器和LED报警灯对附近的人员快速发出语音求救信息,触摸 屏可以显示老人的具体信息、监护人信息和联系方式,方便周围人员和医护 人员进行急救,使得老人能够在最短的时间内被送往医院治疗。状态指示灯 可以显示装置内部的电量,提示使用者及时给装置更换电池,防止出现紧急 情况时,无法使用的情形,提高安全性。温度传感器可以检测花盆内的温度, 如果温度发生异常会及时发出警报。照明灯可以在夜晚时为老人提供照明, 当手电筒使用。

上述技术方案仅体现了本发明技术方案的优选技术方案,本技术领域的技术 人员对其中某些部分所可能做出的一些变动均体现了本发明的原理,属于本 发明的保护范围之内。
