技术领域
本发明涉及一种水果加工设备，尤其是涉及一种山竹去壳装置。
背景技术
山竹又名莽吉柿、山竺、山竹子、倒捻子。既可以指植物山竹，也可以指这种植物的果实山竹。山竹原名莽吉柿，原产于东南亚，对环境要求非常严格，因此是名副其实的绿色水果，与榴莲齐名，号称"果中皇后"。山竹富含羟基柠檬酸、山酮素等成分，羟基柠檬酸(HCA)对抑制脂肪合成、抑制食欲和降低体重有良好功效。1、山竹具有降燥、清凉解热的作用。因为山竹含有一种特殊物质，这使山竹能克榴莲之燥热。很多人很喜欢吃榴莲，但是如果吃了过多的榴莲，就很容易上火，这个时候如果吃上几个山竹就能缓解。
2、山竹含有丰富的蛋白质和脂类，对机体有很好的补养作用，对体弱、营养不良、病后都有很好的调养作用。
3、富含维生素和矿物质。山竹果肉含可溶性固形物16.8%，柠檬酸0.63%，还含有其它维生素B1，B2，C4和矿物质，这些营养成分对我们的健康都非常有帮助。
4、美容肌肤。因为山竹也富含维生素C，因此可以美白肌肤，抗皮肤老化。
目前，在山竹深加工中，由于山竹的材质柔软并且还伴有，在人工打开的过程中山竹的外果皮中包含具有收敛作用的一系列多酚类物质，包括氧杂蒽酮和单宁酸，容易沾染手指。并且人工剥离容易破坏果肉的形状，从而影响加工的品质和质量。
发明内容
本发明的目的是提供山竹去壳装置，解决山竹深去壳的加工果肉获取完成，不让手指染色的问题。
本发明解决其技术问题所采用的技术方案是：一种山竹去壳装置，其特征在于：包括连接板、设置在连接板上部设有连接动力源的下压气缸，在下压气缸的输出端连接脱壳压具，在连接板上的下部设有安装槽，在安装槽中设有弹簧座，在弹簧座的上部设有脱壳托具，所述的弹簧座下端设有上压气缸；
所述的脱壳压具包括设置在下压气缸的输出端连接座，连接座底部的中心位置复位弹簧座，复位弹簧座下部连接上延伸腔，在上延伸腔底部边上连接顶套，顶套下端边向外延展；形成脱壳的铲弧结构，在连接座的外周上设有脱壳限位圈，在脱壳限位圈底部的内边设有过渡弧口，在脱壳限位圈底部的外边设有与脱壳托具结合的限位压和凹槽。
所述的脱壳托具包括下连接座，在下连接座的中心位置设有顶块，在顶块上部的中心位置设有托件套，顶块上部的两端设有下过渡弧口，在下过渡弧口与托件套之间的顶块上设有与脱壳限位圈对齐的下过渡槽，在靠近顶块的下连接座位置中设有与限位压和凹槽对称设置的下限位槽。
所述的托件套下部设有下延伸腔。
所述的下压气缸两侧的连接座上设有一组上限位块。
本发明的有益效果：该结构的山竹去壳装置；结构简单、使用方便，减少人工的劳动强度，减少企业的人员开资。同时分离山竹果，果肉完整。避免人工手指污染，提高了生产率。
以下将结合附图和实施例，对本发明进行较为详细的说明。
附图说明

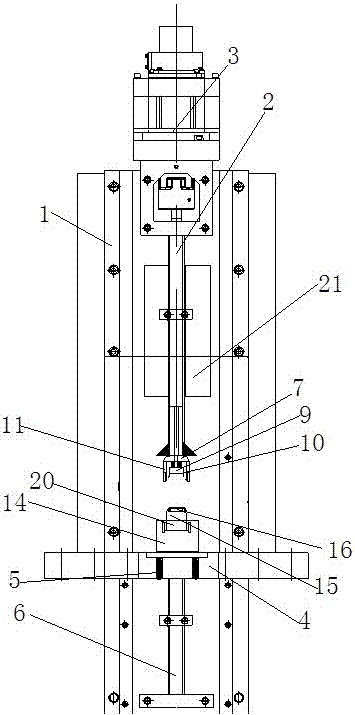

图1为本发明的构造示意图。
图2为图1的局部放大图，放大构造示意图。
具体实施方式
实施例1，如图1、2所示，一种山竹去壳装置，其特征在于：包括连接板1、设置在连接板1上部设有连接动力源3的下压气缸2，在下压气缸2的输出端连接脱壳压具，在连接板1上的下部设有安装槽4，在安装槽4中设有弹簧座5，在弹簧座5的上部设有脱壳托具，所述的弹簧座5下端设有上压气缸6；
所述的脱壳压具包括设置在下压气缸2的输出端连接座7，连接座7底部的中心位置复位弹簧座8，复位弹簧座8下部连接上延伸腔9，在上延伸腔9底部边上连接顶套10，顶套10下端边向外延展；形成脱壳的铲弧结构，在连接座的外周上设有脱壳限位圈11，在脱壳限位圈11底部的内边设有过渡弧口12，在脱壳限位圈11底部的外边设有与脱壳托具结合的限位压和凹槽13。所述的下压气缸2两侧的连接板1上设有一组上限位块21。
所述的脱壳托具包括下连接座14，在下连接座14的中心位置设有顶块15，在顶块15上部的中心位置设有托件套16，顶块15上部的两端设有下过渡弧口17，在下过渡弧口17与托件套16之间的顶块15上设有与脱壳限位圈11对齐的下过渡槽18，在靠近顶块15的下连接座14位置中设有与限位压和凹槽13对称设置的下限位槽19，托件套下部设有下延伸腔20。
该结构的山竹果的山竹去壳装置；结构简单、使用方便，减少人工的劳动强度，减少企业的人员开资。同时分离山竹果，果肉完整。避免人工手指污染，提高了生产率。
以上所述仅为本发明的较佳实施例，凡依本发明权利要求范围所做的均等变化，皆应属本发明权利要求的涵盖范围。
