技术领域
本发明涉及一种，尤其是涉及一种水切割式椰子端部切表壳装置。
背景技术
目前，目前现有的处理椰子表壳的设备如中国专利发明名称一种离心式椰子剥衣机所示。它设有机架，机架的上部设有剥衣筒，剥衣筒的内筒壁上设有若干正向剥衣钉和若干反向剥衣钉，剥衣筒的底部设有旋转底盘，旋转底盘上设有若干离心拨叉，旋转底盘中心设有传动轴，传动轴的下端设有皮带轮，旋转底盘的下部设有椰衣纤维出料口。这有的结构在再处理椰子时候，表面处理的效果比较毛糙，甚至可以将椰子的内壁打破这些弊端导致椰子处理表壳的效果不佳。
目前为止还有没有使用水切割方式切割椰子端部表壳设备的报道。
发明内容
本发明的目的是提供一种水切割式椰子端部切表壳装置，解决利用水切割方式去除椰子端部表壳的问题。
本发明解决其技术问题所采用的技术方案是：一种水切割式椰子端部切表壳装置，其特征在于：包括机架、设置在机架下部的液压结构、连接液压结构的主体调整气缸、在主体调整气缸下部连接的连接座，在连接座上端部连接主体驱动气缸输出端，在连接座下部设有伸缩调整结构，在伸缩调整结构的下部连接椰子端部去棕壳水刀结构，在连接座上端部连接压紧驱动气缸，压紧驱动气缸输出端连接椰子压紧限位结构，所述的椰子压紧限位结构包括设置在连接座上部的压紧气缸，在压紧气缸下部连接限位座，在限位座下部设有适配椰子的形状的压紧槽。所述的椰子压紧固定旋转模具包括机架中的工作台，在工作台上设有带有凹形的椰子固定座，在椰子固定座中旋转电机驱动的一组滚轴，所述的旋转电机设置在工作台下部，在椰子固定座平行位置的工作台上设有废料传输履带。在对应椰子压紧限位结构位置机架的工作上设有椰子压紧固定旋转模具，所述的伸缩调整结构包括设置在连接座上的水平移动座，水平移动座下部设有垂直滑座底端设有角度调整座，在角度调整的下部设有椰子端部去棕壳水刀结构。
所述的椰子端部去棕壳水刀结构包括：水刀连接座，设置在水刀连接座上的第一增压腔、第二增压腔、锥形激发腔、激发管、激发管连接口以及喷嘴。所述的在水刀连接座上还设有与第一增压腔、第二增压腔、锥形激发腔的水压监测表。所述的椰子端部去棕壳水刀结构与机架下部的水压供给结构连接。
本发明的有益效果：该设备在现有的椰子与表壳中设备相比，具有自动化水平高、椰子端部表壳清理完整、椰子端部表壳清理的表面光泽的优点，降低了人工成本，提高了生产效率，为生产企业扩大生产规模奠定了基础；同时减少了人员伤残事故的发生；使椰子剥衣工序做到高效、安全、自动。
以下将结合附图和实施例，对本发明进行较为详细的说明。
附图说明

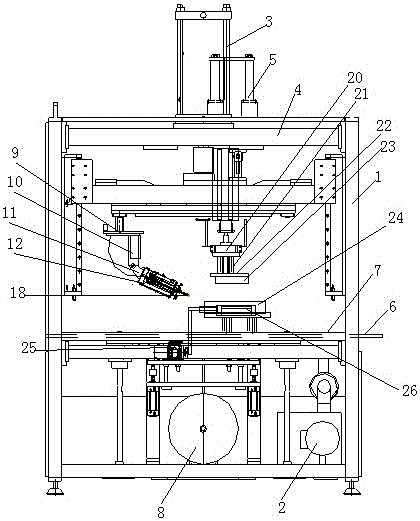

图1为本发明的构造示意图。
图2为本发明的椰子端部去棕壳水刀结构构造示意图。
图3为本发明的压紧槽的结构构造示意图。
具体实施方式
实施例1，如图1、2、3所示，
一种水切割式椰子端部切表壳装置，其特征在于：包括机架1、设置在机架1下部的液压结构2、连接液压结构2的主体调整气缸3、在主体调整气缸3下部连接的连接座4，在连接座下部设有伸缩调整结构，在伸缩调整结构的下部连接椰子端部去棕壳水刀结构，在连接座4上端部连接压紧驱动气缸5，压紧驱动气缸5输出端连接椰子压紧限位结构，在对应椰子压紧限位结构位置机架1的工作台7上设有椰子压紧固定旋转模具，在工作台7上设有废料排泄槽6，所述的椰子端部去棕壳水刀结构与机架1下部的水压供给结构8连接。
所述的椰子压紧限位结构包括设置在连接座上部的压紧驱动气缸5，在压紧气缸5下部连接限位座20，限位座20下部连接压紧杆21，在压紧杆21下部设有适配椰子的形状的压紧槽，所述的压紧槽包括上连接板22以及设置在上连接板22下部的内弧形的卡板23。
所述的椰子压紧固定旋转模具包括机架中的工作台7，在工作台7上设有带有凹形的椰子固定座24，在椰子固定座24中旋转电机驱动25的一组滚轴26，所述的旋转电机25设置在工作台7下部。
如海南椰子与泰国普吉岛椰子两个各种以及表壳椰棕的厚度不一样。
所述的伸缩调整结构包括设置在连接座4上的水平移动座9，水平移动座9下部设有垂直滑座10，垂直滑座10底端设有角度调整座11，在角度调整11的下部设有椰子端部去棕壳水刀结构。
所述的椰子端部去棕壳水刀结构包括：水刀连接座12，设置在水刀连接座12上的第一增压腔13、第二增压腔14、锥形激发腔15、激发管16、激发管连接口17以及喷嘴18。所述的在水刀连接座1上还设有与第一增压腔13、第二增压腔14、锥形激发腔15的水压监测表19。所述的水平移动座9垂直滑座10、角度调整座11调整后适配椰子端部的，在开启椰子端部去棕壳水刀结构后，椰子端部去棕壳水刀结构斜向射出水流，再利用椰子压紧限位结构以及椰子压紧固定旋转模具，使得椰子端部去棕壳去除，同时在使用伸缩调整结构上的椰子端部去棕壳水刀结构调整使用。
以上所述仅为本发明的较佳实施例，凡依本发明权利要求范围所做的均等变化，皆应属本发明权利要求的涵盖范围。
