技术领域
本发明涉及一种多功能输液椅。
背景技术
输液椅是用于患者输液时的座椅，输液椅也叫点滴椅，主要用于医疗单位给患者输液。
来输液的患者通常身体比较虚弱，与人体温差较大的药液滴入人体后，患者一般会感觉寒冷，尤其天冷的时候，会加重患者的痛苦感。
目前有带加热装置的输液椅，其加热装置设置在扶手上，来解决患者输液时感觉寒冷这一问题。在输液完毕之后，往往会忘记关掉加热装置，这是由于一方面患者身体虚弱，人昏昏沉沉，容易遗忘加热装置还开着这一情况，另一方面输液完之后，通常需要另一只手按压扎过输液针的手，来减少血液流出，并无空手来关闭加热装置，而且，很多患者也并不知道输液完之后还需要手动来关闭加热装置。
患者离开输液椅之后，加热装置一直开着持续加热不仅浪费严重，缩短装置使用寿命，而且具有一定的安全隐患。
发明内容
本发明针对现有技术中的不足，提供了一种多功能输液椅，其在输液时自动开启加热垫加热，并在输液完毕之后自动关闭加热垫，同时随着输液袋内液体的减少加热垫的加热温度逐渐降低，从而避免加热垫一直开着持续加热忘记关的问题，解决了该问题所带来的各项后果。
为解决上述技术问题，本发明通过下述技术方案得以解决：一种多功能输液椅，包括椅座、椅背、扶手、椅脚和输液杆，所述扶手上设置有加热垫，所述输液杆上端开设有空腔，所述空腔内设置有滑动变阻器，所述滑动变阻器上端设置有绝缘部，所述滑动变阻器下端接线柱与外部电源相连，其上端接线柱连接导电线，所述导电线与所述加热垫相连，所述输液杆上滑动连接有输液袋支撑杆，所述输液袋支撑杆与所述滑动变阻器的滑片相连，所述输液杆上端还固定设置有固定杆，所述固定杆与所述输液袋支撑杆之间设置有弹簧。
使用前，滑动变阻器的滑片位于绝缘部处，此时加热垫不通电，使用时，将输液袋挂到输液袋支撑杆上，输液袋支撑杆的整体重量增大，其往下滑移，弹簧伸张，滑动变阻器的滑片也随之往下滑移，待输液袋支撑杆位置稳定之后，此时滑动变阻器的阻值最小，从而加热垫的加热温度最高，随着输液袋内液体的逐渐减少，输液袋支撑杆上的整体重量逐渐减少，随着弹簧对其的拉力，输液袋支撑杆逐渐往上滑移，滑动变阻器的阻值逐渐变大，加热垫的加热温度逐渐降低，待输液袋内液体输送完毕之后，滑动变阻器的滑片滑动到绝缘部，加热垫不再加热，由于加热垫存在余热，因此，随着输液袋内液体逐渐减少，加热温度逐渐降低的方式最能够节约能源。
上述技术方案中，优选的，所述滑动变阻器上端的绝缘部材质为陶瓷。
上述技术方案中，优选的，所述输液袋支撑杆端部设置有弧形挡片。通过设置弧形挡片来防止输液袋滑落，避免因输液袋滑落造成针头滑出，对患者造成伤害。
本发明的有益效果是：本发明在输液时自动开启加热垫加热，并在输液完毕之后自动关闭加热垫，同时随着输液袋内液体的减少加热垫的加热温度逐渐降低，节约能源，延长使用寿命，提高安全性。
附图说明

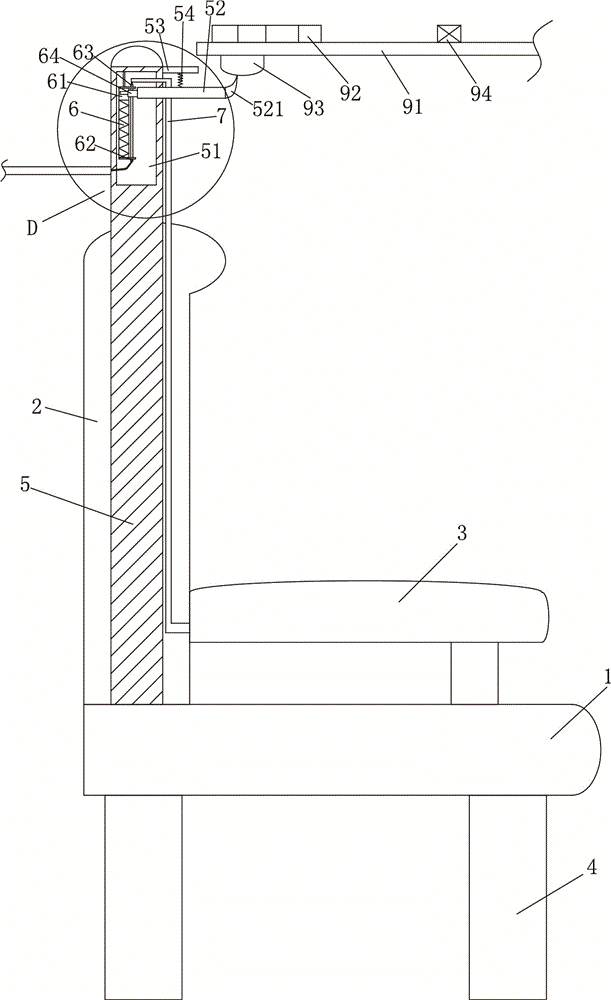

图1为本发明示意图。
图2为图1中D处的放大示意图。
具体实施方式
下面结合附图与具体实施方式对本发明作进一步详细描述：参见图1和图2，一种多功能输液椅，包括椅座1、椅背2、扶手3、椅脚4和输液杆5，所述扶手3上设置有加热垫，所述输液杆5上端开设有空腔51，所述空腔51内设置有滑动变阻器6，所述滑动变阻器6上端设置有绝缘部61，所述滑动变阻器6下端接线柱62与外部电源相连，其上端接线柱63连接导电线7，所述导电线7与所述加热垫相连，所述输液杆5上滑动连接有输液袋支撑杆52，所述输液袋支撑杆52与所述滑动变阻器6的滑片64相连，所述输液杆5上端还固定设置有固定杆53，所述固定杆53与所述输液袋支撑杆52之间设置有弹簧54。
所述滑动变阻器6上端的绝缘部61材质为陶瓷。
所述输液袋支撑杆52端部设置有弧形挡片521。通过设置弧形挡片来防止输液袋滑落，避免因输液袋滑落造成针头滑出，对患者造成伤害。
所述输液杆5侧边还设置有报警装置，所述报警装置包括连接杆91以及设置在所述连接杆91上的报警灯92、报警开关93和电源开关94，报警开关93控制报警灯92打开或关闭，报警灯92不仅会灯光闪烁，而且还会发出警报声，警报声的大小可调，电源开关94控制整个报警装置的电源打开或关闭，所述弧形挡片521的端部顶靠所述报警开关93。在不使用时，弧形挡片始终顶靠在报警开关上，报警开关始终处于打开状态，而电源开关是关闭的，因此报警灯不工作，当输液袋支撑杆上挂上点滴袋之后，输液袋支撑杆往下滑移，弧形挡片离开报警开关，再打开电源开关，使报警灯通电，当点滴袋内的液体输送完之后，其回复到原位，弧形挡片接触报警开关后将其打开，报警灯工作，呼叫护士，避免因护士不知道液体已输送完导致拔针过慢，血液往输液管内回流。
使用前，滑动变阻器的滑片位于绝缘部处，此时加热垫不通电，使用时，将输液袋挂到输液袋支撑杆上，输液袋支撑杆的整体重量增大，其往下滑移，弹簧伸张，滑动变阻器的滑片也随之往下滑移，待输液袋支撑杆位置稳定之后，此时滑动变阻器的阻值最小，从而加热垫的加热温度最高，随着输液袋内液体的逐渐减少，输液袋支撑杆上的整体重量逐渐减少，随着弹簧对其的拉力，输液袋支撑杆逐渐往上滑移，滑动变阻器的阻值逐渐变大，加热垫的加热温度逐渐降低，待输液袋内液体输送完毕之后，滑动变阻器的滑片滑动到绝缘部，加热垫不再加热，由于加热垫存在余热，因此，随着输液袋内液体逐渐减少，加热温度逐渐降低的方式最能够节约能源。
