一种智能的小便器

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本发明属于机械技术领域,涉及一种智能的小便器。

背景技术

小便器多用于公共建筑的卫生间。现在有些家庭的卫浴间也装有小便器。按结构分为:冲落式、虹吸式。按安装方式分为:斗式、落地式、壁挂式。主要由粘土或其他无机物质经混练、成型、高温烧制而成、吸水率≤0.5%的有釉瓷质和8.0%≤吸水率≤15.0%的有釉陶质小便器。

经检索,如中国专利文献公开了一种小便器【申请号:201610004028.1;公开号:CN105804197A】。这种小便器,其为承接小便并排出的小便器,具有:盆部,其具有承接小便的盆面,和设在上述盆部上方向盆面吐出清洗水的吐水装置,以及与设在上述盆部底部的排水口连通,在排放清洗水的同时在上述盆部的下游方向形成防臭积水的排水弯管部分,其特征为,上述排水弯管部分具有从上述排水口向下延伸的下降管路和与该下降管路出口连接并横向延伸的横向管路,及与该横向管路出口连接并向上延伸的上升管路,上述排水弯管部分的横向管路和上升管路中至少一者,其与排水方向相垂直的截面中,该截面中央至小便器内部一侧的截面积,要小于上述截面中央至小便器外部一侧的截面积。

该专利中公开的小便器虽然清洗方便且具有防臭功能,但是,该小便器一旦排水弯管堵塞,防臭功能将失效,且本身智能化程度低,因此,设计出一种智能的小便器是很有必要的。

发明内容

本发明的目的是针对现有的技术存在上述问题,提出了一种智能的小便器,该小便器具有智能化程度高的特点。

本发明的目的可通过下列技术方案来实现:一种智能的小便器,包括具有尿液口的壳体,壳体固定在墙壁上,其特征在于,所述壳体上设置有能将尿液口遮挡住的挡板,挡板与一能带动其上下移动的移动机构相连,移动机构包括推杆电机和支架,支架固定在墙壁上,推杆电机固定在支架上,推杆电机的推杆竖直向下,推杆电机的推杆端部和挡板相连;所述小便器还包括安装板,安装板固定在地面上,安装板上设置有能控制推杆电机动作的控制机构。

本智能的小便器的工作原理如下:当人需要使用小便器时,将脚踩在地面的安装板上,然后安装板上的控制机构控制推杆电机工作,通过推杆电机的推杆缩短能带动挡板向上移动,露出壳体的尿液口,智能化程度高。

所述挡板的材料为陶瓷。

采用以上材料,通过采用材料为陶瓷的挡板外观整洁美观,装饰作用好。

所述挡板上还固定有夜光条。

采用以上结构,通过在挡板上固定夜光条能够使人在视线不清时方便找到小便器,提示作用好。

所述控制机构包括左检测杆、右检测杆、左弹簧、右弹簧、左行程开关、右行程开关和定位板,定位板通过支撑杆固定在安装板上,定位板上分别开设有左定位孔和右定位孔,左检测杆穿设在左定位孔中,左检测杆上端为左工作部,左检测杆下端和左弹簧上端相连,左弹簧下端和安装板相连,左行程开关固定在安装板上,左检测杆下端能与左行程开关相接触;右检测杆穿设在右定位孔中,右检测杆上端为右工作部,右检测杆下端和右弹簧上端相连,右弹簧下端和安装板相连,右行程开关固定在安装板上,右检测杆下端能与右行程开关相接触,左行程开关和右行程开关均与该推杆电机相连。

采用以上结构,当人左脚踩在定位板上左定位孔中左检测杆上端的左工作部和右脚踩在定位板上右定位孔中右检测杆上端的右工作部时,在压力的作用下左检测杆向下移动压缩左弹簧,同时右检测杆向下移动压缩右弹簧,使左检测杆下端触碰左行程开关,右检测杆下端触碰右行程开关,然后使推杆电机工作,从而可使使用者站在正确的位置,避免尿液洒出。

所述支架上还设置有提示机构,提示机构包括控制器、播放器和人体感测传感器,人体感测传感器和播放器均固定在支架上,人体感测传感器和播放器均与该控制器相连。

采用以上结构,通过人体感测传感器检测到人后,人体感测传感器传递信号到控制器,控制器传递信号到播放器,播放器工作提示人如何操作使用小便器。

与现有技术相比,本智能的小便器具有以下优点:

1、本发明中通过将左脚踩在定位板上左定位孔中左检测杆上端的左工作部和右脚踩在定位板上右定位孔中右检测杆上端的右工作部时,在压力的作用下左检测杆向下移动压缩左弹簧,同时右检测杆向下移动压缩右弹簧,使左检测杆下端触碰左行程开关,右检测杆下端触碰右行程开关,然后使推杆电机工作,通过推杆电机的推杆缩短能带动挡板向上移动,露出壳体的尿液口,智能化程度高。

2、通过采用材料为陶瓷的挡板外观整洁美观,装饰作用好。

3、通过人体感测传感器检测到人后,人体感测传感器传递信号到控制器,控制器传递信号到播放器,播放器工作提示人如何操作使用小便器。

附图说明

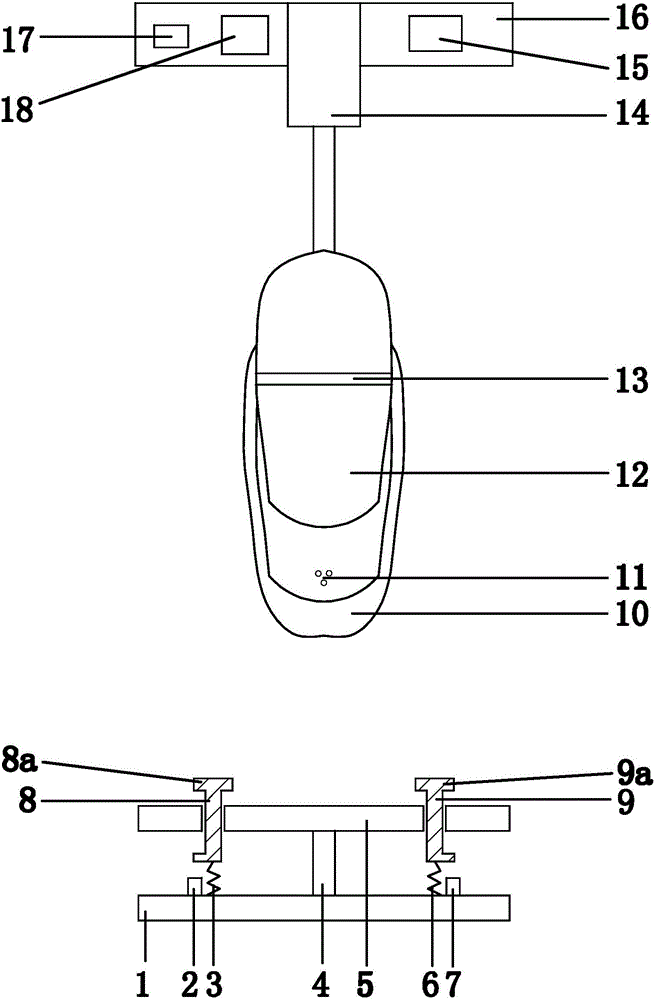

图1是本发明的平面结构示意图。

图中,1、安装板;2、左行程开关;3、左弹簧;4、支撑杆;5、定位板;6、右弹簧;7、右行程开关;8、左检测杆;8a、左工作部;9、右检测杆;9a、右工作部;10、壳体;11、尿液口;12、挡板;13、夜光条;14、推杆电机;15、播放器;16、支架;17、控制器;18、人体感测传感器。

具体实施方式

以下是本发明的具体实施例并结合附图,对本发明的技术方案作进一步的描述,但本发明并不限于这些实施例。

如图1所示,本智能的小便器,包括具有尿液口11的壳体10,壳体10的材料为陶瓷,壳体10固定在墙壁上,壳体10通过螺栓连接的方式固定在墙壁上,壳体10上设置有能将尿液口11遮挡住的挡板12,挡板12与一能带动其上下移动的移动机构相连,移动机构包括推杆电机14和支架16,支架16的材料为不锈钢,支架16固定在墙壁上,支架16通过螺栓连接的方式固定在墙壁上,推杆电机14固定在支架16上,推杆电机14通过螺栓连接的方式固定在支架16上,推杆电机14的推杆竖直向下,推杆电机14的推杆端部和挡板12相连,推杆电机14的推杆端部和挡板12通过螺栓连接的方式相连;所述小便器还包括安装板1,安装板1的材料为不锈钢,安装板1固定在地面上,安装板1通过螺栓连接的方式固定在地面上,安装板1上设置有能控制推杆电机14动作的控制机构。

挡板12的材料为陶瓷,采用以上材料,通过采用材料为陶瓷的挡板12外观整洁美观,装饰作用好。

如图1所示,挡板12上还固定有夜光条13,挡板12上还通过胶水粘结的方式固定有夜光条13,采用以上结构,通过在挡板12上固定夜光条13能够使人在视线不清时方便找到小便器,提示作用好。

如图1所示,控制机构包括左检测杆8、右检测杆9、左弹簧3、右弹簧6、左行程开关2、右行程开关7和定位板5,定位板5通过支撑杆4固定在安装板1上,定位板5上分别开设有左定位孔和右定位孔,左检测杆8穿设在左定位孔中,左检测杆8上端为左工作部8a,左检测杆8下端和左弹簧3上端相连,左检测杆8下端和左弹簧3上端通过螺栓连接的方式相连,左弹簧3下端和安装板1相连,左弹簧3下端和安装板1通过螺栓连接的方式相连,左行程开关2固定在安装板1上,左行程开关2通过螺栓连接的方式固定在安装板1上,左检测杆8下端能与左行程开关2相接触;右检测杆9穿设在右定位孔中,右检测杆9上端为右工作部9a,右检测杆9下端和右弹簧6上端相连,右检测杆9下端和右弹簧6上端通过螺栓连接的方式相连,右弹簧6下端和安装板1相连,右弹簧6下端和安装板1通过螺栓连接的方式相连,右行程开关7固定在安装板1上,右行程开关7通过螺栓连接的方式固定在安装板1上,右检测杆9下端能与右行程开关7相接触,左行程开关2和右行程开关7均与该推杆电机14相连,采用以上结构,当人左脚踩在定位板5上左定位孔中左检测杆8上端的左工作部8a和右脚踩在定位板5上右定位孔中右检测杆9上端的右工作部9a时,在压力的作用下左检测杆8向下移动压缩左弹簧3,同时右检测杆9向下移动压缩右弹簧6,使左检测杆8下端触碰左行程开关2,右检测杆9下端触碰右行程开关7,然后使推杆电机14工作,从而可使使用者站在正确的位置,避免尿液洒出。

如图1所示,支架16上还设置有提示机构,提示机构包括控制器17、播放器15和人体感测传感器18,人体感测传感器18和播放器15均固定在支架16上,人体感测传感器18和播放器15均通过螺栓连接的方式固定在支架16上,人体感测传感器18和播放器15均与该控制器17相连,在本实施例中,控制器17采用市场上可以买到的单片机,单片机控制传感器和播放器的程序为现有,其程序不需要重新编辑;采用以上结构,通过人体感测传感器18检测到人后,人体感测传感器18传递信号到控制器17,控制器17传递信号到播放器15,播放器15工作提示人如何操作使用小便器。

本智能的小便器的工作原理如下:当人需要使用小便器时,将左脚踩在定位板5上左定位孔中左检测杆8上端的左工作部8a和右脚踩在定位板5上右定位孔中右检测杆9上端的右工作部9a时,在压力的作用下左检测杆8向下移动压缩左弹簧3,同时右检测杆9向下移动压缩右弹簧6,使左检测杆8下端触碰左行程开关2,右检测杆9下端触碰右行程开关7,然后使推杆电机14工作,通过推杆电机14的推杆缩短能带动挡板12向上移动,露出壳体10的尿液口11,智能化程度高。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代,但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。
