技术领域
本发明涉及种植领域，特别是一种筛选种子颗粒的装置。
背景技术
种子的好坏是决定一年的收成如何，种植的效果好坏同样也是能够决定收成如何，如果种子的颗粒大小不能大约一致，导致播种时，每个坑里面的种子粒数不同，有的坑里由于种子粒大于机器出粒口，导致这个坑中没有种子，有的坑里由于种子粒小于机器出粒口，致使这个坑中种子比较多，生长出来的有的缺苗，有的多苗，多苗的生长在一起，多个苗吸收一份营养，导致生长不良，降低产量，因此设计一种对种子进行分离大小来调整播种机器的出粒口，保证产量的装置是很有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种筛选种子颗粒的装置。
实现上述目的本发明的技术方案为，一种筛选种子颗粒的装置，包括条形基座,所述条形基座上表面固定连接有条形工作台，所述条形工作台内部为空心结构，所述条形工作台内设有颗粒筛选机构，所述条形工作台上表面设有定量流入机构，所述条形工作台内且位于颗粒筛选机构下方设有承载机构，所述条形基座下表面设有移动机构，所述颗粒筛选机构与承载机构之间通过喷涂农药机构连接，所述颗粒筛选机构由设置在条形工作台内下表面的多个相互平行的N形支撑架、固定连接在每个N形支撑架上表面两组电控推动杆S、设置在每两组电控推动杆S上的的矩形无盖承载盒、开在每个矩形无盖承载盒下端侧表面上的二号条形开口、设置在每个矩形承载盒内侧表面且与所对应二号条形开口相对的一组微型推动气缸、设置在每个微型推动气缸推动端上的电控推杆、固定连接在每组电控推杆一端面上且与矩形无盖承载盒相匹配的矩形板、设置在每个矩形无盖承载盒内且位于二号条形开口上方的矩形承载板、开在每个矩形承载板上表面的多个二号圆形通孔、嵌装在每个二号圆形通孔内的电磁挡门、设置在每个矩形无盖承载盒内的一组二号转动圆轴、套装在每个二号转动圆轴上的交叉拨动杆、设置在每个矩形无盖承载盒侧表面上且与每个二号转动圆轴一端面连接的二号微型旋转电机共同构成的，所述条形工作台侧表面上设有控制器，所述控制器的输出端通过导线分别与电控推动杆S、微型推动气缸、电控推杆、电磁挡门和二号微型旋转电机电性连接。
所述喷涂农药机构开在每个N形支撑架侧表面上的一号条形凹槽、嵌装在每个一号条形凹槽内的两组支撑柱、固定连接在每两组支撑柱一端面上且与二号条形开口相搭接的条形搅拌箱体、开在每个条形搅拌箱体内下表面的一号矩形开口、嵌装在每个一号矩形开口内的矩形电磁挡门S、铰链连接在每个条形搅拌箱体两相对侧表面上的折形支架、设置在每个折形支架侧表面上且旋转端相下的三号微型旋转电机、套装在每个三号微型旋转电机旋转端上的搅拌滚轮共同构成的，所述控制器的输出端通过导线分别与三号微型旋转电机和矩形电磁挡门S电性连接。
所述承载机构由开在条形工作台前表面且与多个N形支撑架相匹配的多个三号条形开口、设置在每个N形支撑架下方且与所对应的矩形电磁挡门S相搭接的条形成品盒、设置在每个条形成品盒前表面的拉动把手、设置在每个条形成品盒内下表面的多个交叉框架共同构成的。
所述定量流入机构由开在条形工作台上表面的一号圆形通孔、嵌装在一号圆形通孔内的锥形漏斗、设置在锥形漏斗上表面的水平圆柱筒、开在水平圆柱筒上表面的一号条形开口、固定连接在一号条形开口上表面的条形传送筒、设置在水平圆柱筒两相对侧表面的一号转动圆轴、设置在水平圆柱筒一侧表面且与一号转动圆轴一端面连接由一号微型旋转电机、套装在一号转动圆轴上且与水平圆柱筒相匹配的搅拌叶片共同构成的，所述控制器的输出端通过导线与一号微型旋转电机电性连接。
所述移动机构由设置在条形基座下表面的多个矩形凸起、设置在每个矩形凸起侧表面上的两组水平圆柱、套装在每个水平圆柱上的支撑杆、开在每个支撑杆下端面上的一号圆形凹槽、嵌装在每个一号圆形凹槽内的支撑圆柱、套装在每个支撑圆柱上的一号转动轴承、套装在每个一号转动轴承上的转动万向轮共同构成的。
所述多个N形支撑架的数量为2-4个。
所述多个二号圆形通孔的数量为8-12个。
所述控制器为MAM-300的控制器。
所述控制器内设有PLC控制系统。
所述控制器上设有电容触摸屏和市电接口，所述控制器的输出端通过导线与电容触摸屏电性连接，所述控制器的输入端通过导线与市电接口电性连接。
利用本发明的技术方案制作的一种筛选种子颗粒的装置，一种结构比较简单，操作也比较方便，能够进行智能分离，同时直接涂抹农药，而且能够进行控制进入量多少的装置。
附图说明

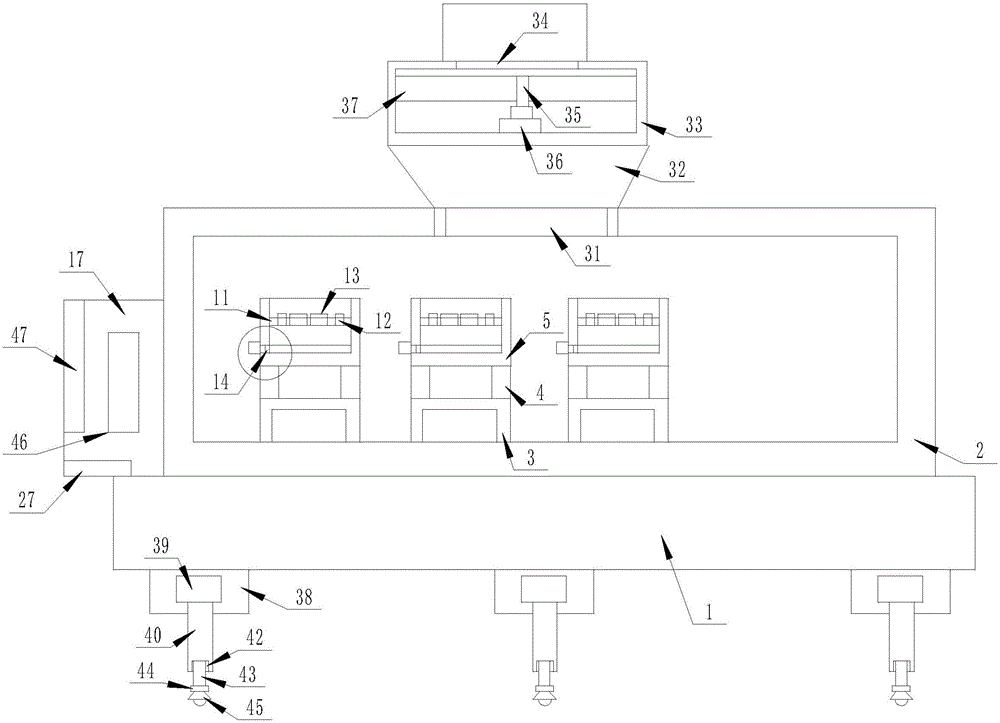

图1是本发明所述一种筛选种子颗粒的装置的结构示意图；
图2是本发明所述颗粒筛选机构的局部俯视图；
图3是本发明所述颗粒筛选机构的局部放大图；
图4是本发明所述一种筛选种子颗粒的装置的局部示意图；
图5是本发明所述喷涂农药机构的局部示意图；
图中，1、条形基座；2、条形工作台；3、N形支撑架；4、电控推动杆S；5、矩形无盖承载盒；6、二号条形开口；7、矩形承载盒；8、微型推动气缸；9、电控推杆；10、矩形板；11、矩形承载板；12、二号圆形通孔；13、电磁挡门；14、二号转动圆轴；15、交叉拨动杆；16、二号微型旋转电机；17、控制器；18、一号条形凹槽；19、支撑柱；20、条形搅拌箱体；21、一号矩形开口；22、矩形电磁挡门S；23、折形支架；24、三号微型旋转电机；25、搅拌滚轮；26、三号条形开口；27、市电接口；28、条形成品盒；29、拉动把手；30、交叉框架；31、一号圆形通孔；32、锥形漏斗；33、水平圆柱筒；34、条形传送筒；35、一号转动圆轴；36、一号微型旋转电机；37、搅拌叶片；38、矩形凸起；39、水平圆柱；40、支撑杆；42、一号圆形凹槽；43、支撑圆柱；44、一号转动轴承；45、转动万向轮；46、PLC控制系统；47、电容触摸屏。
具体实施方式
下面结合附图对本发明进行具体描述，如图1-5所示，一种筛选种子颗粒的装置，包括条形基座(1),所述条形基座(1)上表面固定连接有条形工作台(2)，所述条形工作台(2)内部为空心结构，所述条形工作台(2)内设有颗粒筛选机构，所述条形工作台(2)上表面设有定量流入机构，所述条形工作台(2)内且位于颗粒筛选机构下方设有承载机构，所述条形基座(1)下表面设有移动机构，所述颗粒筛选机构与承载机构之间通过喷涂农药机构连接，所述颗粒筛选机构由设置在条形工作台(2)内下表面的多个相互平行的N形支撑架(3)、固定连接在每个N形支撑架(3)上表面两组电控推动杆S(4)、设置在每两组电控推动杆S(4)上的的矩形无盖承载盒(5)、开在每个矩形无盖承载盒(5)下端侧表面上的二号条形开口(6)、设置在每个矩形承载盒(7)内侧表面且与所对应二号条形开口(6)相对的一组微型推动气缸(8)、设置在每个微型推动气缸(8)推动端上的电控推杆(9)、固定连接在每组电控推杆(9)一端面上且与矩形无盖承载盒(5)相匹配的矩形板(10)、设置在每个矩形无盖承载盒(5)内且位于二号条形开口(6)上方的矩形承载板(11)、开在每个矩形承载板(11)上表面的多个二号圆形通孔(12)、嵌装在每个二号圆形通孔(12)内的电磁挡门(13)、设置在每个矩形无盖承载盒(5)内的一组二号转动圆轴(14)、套装在每个二号转动圆轴(14)上的交叉拨动杆(15)、设置在每个矩形无盖承载盒(5)侧表面上且与每个二号转动圆轴(14)一端面连接的二号微型旋转电机(16)共同构成的，所述条形工作台(2)侧表面上设有控制器(17)，所述控制器(17)的输出端通过导线分别与电控推动杆S(4)、微型推动气缸(8)、电控推杆(9)、电磁挡门(13)和二号微型旋转电机(16)电性连接；所述喷涂农药机构开在每个N形支撑架(3)侧表面上的一号条形凹槽(18)、嵌装在每个一号条形凹槽(18)内的两组支撑柱(19)、固定连接在每两组支撑柱(19)一端面上且与二号条形开口(6)相搭接的条形搅拌箱体(20)、开在每个条形搅拌箱体(20)内下表面的一号矩形开口(21)、嵌装在每个一号矩形开口(21)内的矩形电磁挡门S(22)、铰链连接在每个条形搅拌箱体(20)两相对侧表面上的折形支架(23)、设置在每个折形支架(23)侧表面上且旋转端相下的三号微型旋转电机(24)、套装在每个三号微型旋转电机(24)旋转端上的搅拌滚轮(25)共同构成的，所述控制器(17)的输出端通过导线分别与三号微型旋转电机(24)和矩形电磁挡门S(22)电性连接；所述承载机构由开在条形工作台(2)前表面且与多个N形支撑架(3)相匹配的多个三号条形开口(26)、设置在每个N形支撑架(3)下方且与所对应的矩形电磁挡门S(22)相搭接的条形成品盒(28)、设置在每个条形成品盒(28)前表面的拉动把手(29)、设置在每个条形成品盒(28)内下表面的多个交叉框架(30)共同构成的；所述定量流入机构由开在条形工作台(2)上表面的一号圆形通孔(31)、嵌装在一号圆形通孔(31)内的锥形漏斗(32)、设置在锥形漏斗(32)上表面的水平圆柱筒(33)、开在水平圆柱筒(33)上表面的一号条形开口、固定连接在一号条形开口上表面的条形传送筒(34)、设置在水平圆柱筒(33)两相对侧表面的一号转动圆轴(35)、设置在水平圆柱筒(33)一侧表面且与一号转动圆轴(35)一端面连接由一号微型旋转电机(36)、套装在一号转动圆轴(35)上且与水平圆柱筒(33)相匹配的搅拌叶片(37)共同构成的，所述控制器(17)的输出端通过导线与一号微型旋转电机(36)电性连接；所述移动机构由设置在条形基座(1)下表面的多个矩形凸起(38)、设置在每个矩形凸起(38)侧表面上的两组水平圆柱(39)、套装在每个水平圆柱(39)上的支撑杆(40)、开在每个支撑杆(40)下端面上的一号圆形凹槽(42)、嵌装在每个一号圆形凹槽(42)内的支撑圆柱(43)、套装在每个支撑圆柱(43)上的一号转动轴承(44)、套装在每个一号转动轴承(44)上的转动万向轮(45)共同构成的；所述多个N形支撑架(3)的数量为2-4个；所述多个二号圆形通孔(12)的数量为8-12个；所述控制器(17)为MAM-300的控制器；所述控制器(17)内设有PLC控制系统(46)；所述控制器(17)上设有电容触摸屏(47)和市电接口(27)，所述控制器(17)的输出端通过导线与电容触摸屏(47)电性连接，所述控制器(17)的输入端通过导线与市电接口(27)电性连接。
本实施方案的特点为，条形基座上表面固定连接有条形工作台，条形工作台内部为空心结构，条形工作台内设有颗粒筛选机构，条形工作台上表面设有定量流入机构，条形工作台内且位于颗粒筛选机构下方设有承载机构，条形基座下表面设有移动机构，颗粒筛选机构与承载机构之间通过喷涂农药机构连接，颗粒筛选机构由设置在条形工作台内下表面的多个相互平行的N形支撑架、固定连接在每个N形支撑架上表面两组电控推动杆S、设置在每两组电控推动杆S上的的矩形无盖承载盒、开在每个矩形无盖承载盒下端侧表面上的二号条形开口、设置在每个矩形承载盒内侧表面且与所对应二号条形开口相对的一组微型推动气缸、设置在每个微型推动气缸推动端上的电控推杆、固定连接在每组电控推杆一端面上且与矩形无盖承载盒相匹配的矩形板、设置在每个矩形无盖承载盒内且位于二号条形开口上方的矩形承载板、开在每个矩形承载板上表面的多个二号圆形通孔、嵌装在每个二号圆形通孔内的电磁挡门、设置在每个矩形无盖承载盒内的一组二号转动圆轴、套装在每个二号转动圆轴上的交叉拨动杆、设置在每个矩形无盖承载盒侧表面上且与每个二号转动圆轴一端面连接的二号微型旋转电机共同构成的，条形工作台侧表面上设有控制器，控制器的输出端通过导线分别与电控推动杆S、微型推动气缸、电控推杆、电磁挡门和二号微型旋转电机电性连接,一种结构比较简单，操作也比较方便，能够进行智能分离，同时直接涂抹农药，而且能够进行控制进入量多少的装置。
在本实施方案中，条形工作台内下表面的多个相互平行的N形支撑架上表面两组电控推动杆S支撑矩形无盖承载盒移动，矩形无盖承载盒下端侧表面上的二号条形开口相对的一组微型推动气缸推动电控推杆上的矩形板进行移动，矩形无盖承载盒内且位于二号条形开口上方的矩形承载板上表面的二号圆形通孔可以进行筛选，二号圆形通孔内的电磁挡门负责拦挡，矩形无盖承载盒内的一组二号转动圆轴上的交叉拨动杆负责拨动，N形支撑架侧表面上的一号条形凹槽内的支撑柱支撑条形搅拌箱体，条形搅拌箱体内下表面的一号矩形开口内的矩形电磁挡门S负责拦挡，条形搅拌箱体两相对侧表面上的折形支架支撑三号微型旋转电机，三号微型旋转电机带动旋转端上的搅拌滚轮进行搅拌，条形工作台前表面且与N形支撑架相匹配的多个三号条形开口相搭接的条形成品盒负责装成品，条形成品盒前表面的拉动把手可以将条形成品盒拉出，条形工作台上表面的一号圆形通孔内的锥形漏斗上表面的水平圆柱筒上表面的一号条形开口上表面的条形传送筒侧表面的一号转动圆轴在一号微型旋转电机进行转动，一号转动圆轴上且与水平圆柱筒相匹配的搅拌叶片负责搅拌，该装置下方的移动机构可以使该装置更好的移动，方便快捷。
上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
