技术领域
本发明属于垃圾处理技术领域，具体涉及一种生活垃圾输送前专用压缩设备。
背景技术
生活垃圾输送前专用压缩设备是实现垃圾压缩减容的主要设备之一，亦是垃圾转运站的主要处理设备。生活垃圾输送前专用压缩设备是垃圾中转站的主要设备，是一种由液压系统控制的将收集来的垃圾进行压缩，以减少垃圾体积的机械，垃圾压缩包含有物理压缩和化学压缩过程，其中物理压缩过程是指通过外界压力的作用,使垃圾中各种物质间的间隙变小,从而减小垃圾中各种物质的存在空间,提高了垃圾的密度。化学压缩过程是指垃圾中的有机组分在生物化学的作用下不断分解的过程。
虽然目前市场上已经出现了多种多样的生活垃圾输送前专用压缩设备，但是它们普遍对于生活垃圾输送前专用压缩设备的设计过于简单，其中压缩机没有处于一个密封的空间，从而压缩垃圾产生的污染性气体对周边环境造成影响，并且现有的生活垃圾输送前专用压缩设备只通过一种方法对垃圾进行处理，使得垃圾压缩不够彻底，从而导致了生活垃圾输送前专用压缩设备的局限性，从而难以满足人们的需求，所以本发明提供了一种生活垃圾输送前专用压缩设备，来满足人们的使用需求。
发明内容
本发明的目的在于提供一种生活垃圾输送前专用压缩设备，以解决上述背景技术中提出的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种生活垃圾输送前专用压缩设备,包括壳体、压缩室、喷淋装置和收集车，所述壳体的顶部左端设置有进料口，且进料口的顶端设置有密封板，所述密封板的顶部设置有把手，所述壳体的内部设置有压缩室，所述压缩室的顶部中间设置有隔板，所述压缩室顶部的前后两端均设置有喷淋装置，且喷淋装置设置在隔板的左侧，所述压缩室内的右部设置有液压缸，且液压缸的右端固定安装在压缩室内的右侧壁上，所述压缩室内的右部还设置有压缩箱，所述液压缸通过伸缩杆与压缩箱活动相连，所述压缩箱的左端还设置有压缩板；
所述壳体外的前端设置有控制器，所述壳体外的左侧壁上设置有进液管，且进液管的底端与壳体的内部相连通，所述进液管上设置有第一电控阀，且第一电控阀设置在壳体外，所述第一电控阀与控制器之间为电性连接，所述壳体外的左侧壁上还设置有排污管，且排污管的右端与压缩室的内部相连通，所述排污管的左端设置有固定环，所述排污管的中间设置有第二电控阀，且第二电控阀设置在固定环的右侧，所述第二电控阀与控制器之间为电性连接，所述壳体外的底部四角均设置有升降台，所述升降台与控制器之间为电性连接，所述壳体外的底部左端设置有出料斗，所述出料斗上设置有密封拉板，且密封拉板设置在壳体外，所述壳体的下方设置有收集车，且收集车设置在升降台的内侧，所述收集车设置在出料斗的下方，所述收集车的底部设置有脚轮。
优选的，所述密封板的底端设置有密封圈。
优选的，所述把手上设置有橡胶套。
优选的，所述压缩室的顶部设置为敞开结构。
优选的，所述控制器与壳体之间为可拆卸连接。
优选的，所述进液管设置为倾斜结构。
优选的，所述固定环与排污管之间为可拆卸连接。
与现有技术相比，本发明的有益效果是：
1、该生活垃圾输送前专用压缩设备结构简单合理、经济实用，通过外壳的设置，使得垃圾处于一个密闭的空间，防止压缩垃圾时产生的有害气体对周边环境造成影响，体现了该生活垃圾输送前专用压缩设备环保的理念，通过密封盖的设置使得可以随意向压缩室内倒入垃圾，同时又可以实现封闭环境，不仅减轻了人们的负担，还提高了工作效率；
2、该生活垃圾输送前专用压缩设备通过隔板的设置使得垃圾完全进入压缩室中压缩腔内，从而垃圾充分压缩，通过喷淋装置的设置，可以向压缩室内喷水，让垃圾中的固体物质溶解，更利于压缩装置进行压缩，从而增大了压缩机的压缩效率；
3、该生活垃圾输送前专用压缩设备通过进液管的设置，可以向压缩室内倒入药液，通过化学方法溶解垃圾中的难溶物质，压缩装置通过液压缸和压缩箱由伸缩杆的配合，使得压缩装置可以将垃圾压缩更加彻底，从而增加了压缩的效益；
4、该生活垃圾输送前专用压缩设备通过排污管的设置，可以将垃圾中的污水进行排出，防止污水的体积过大，影响压缩装置对垃圾的压缩，固定环可以将水管接入排污管，通过水管排出，减轻了人们的负担，还提高压缩的效率；
5、该生活垃圾输送前专用压缩设备通过升降台的设置，当压缩完毕时，升高升降台，将压缩后的垃圾由收集车进行收集处理，其中收集车通过脚轮的作用进行移动，使得收集垃圾更加简捷，从而减轻了人们的负担。
附图说明

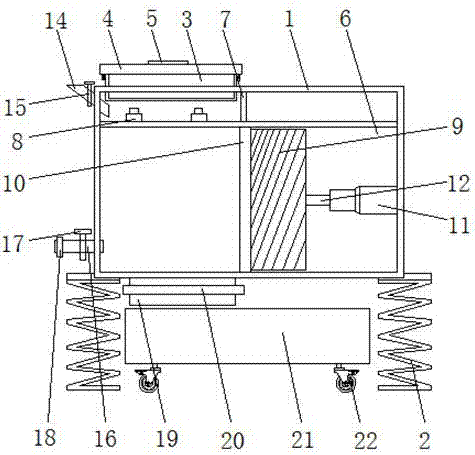

图1为本发明的结构示意图；
图2为本发明的正视图；
图3为本发明的俯视图。
图中：1、壳体；2、升降台；3、进料口；4、密封板；5、把手；6、压缩室；7、隔板；8、喷淋装置；9、压缩箱；10、压缩板；11、液压缸；12、伸缩杆；13、控制器；14、进液管；15、第一电控阀；16、排污管；17、第二电控阀；18、固定环；19、出料斗；20、密封拉板；21、收集车；22、脚轮。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-3，本发明提供一种技术方案：一种生活垃圾输送前专用压缩设备,包括壳体1、压缩室6、喷淋装置8和收集车21，壳体1的顶部左端设置有进料口3，且进料口3的顶端设置有密封板4，密封板4的底端设置有密封圈，密封板4的顶部设置有把手5，把手5上设置有橡胶套，壳体1的内部设置有压缩室6，压缩室6的顶部设置为敞开结构，压缩室6的顶部中间设置有隔板7，压缩室6顶部的前后两端均设置有喷淋装置8，且喷淋装置8设置在隔板7的左侧，压缩室6内的右部设置有液压缸11，且液压缸11的右端固定安装在压缩室6内的右侧壁上，压缩室6内的右部还设置有压缩箱9，液压缸11通过伸缩杆12与压缩箱9活动相连，压缩箱9的左端还设置有压缩板10；
壳体1外的前端设置有控制器13，控制器13与壳体1之间为可拆卸连接，壳体1外的左侧壁上设置有进液管14，且进液管14的底端与壳体1的内部相连通，进液管14设置为倾斜结构，进液管14上设置有第一电控阀15，且第一电控阀15设置在壳体1外，第一电控阀15与控制器13之间为电性连接，壳体1外的左侧壁上还设置有排污管16，且排污管16的右端与压缩室6的内部相连通，排污管16的左端设置有固定环18，固定环18与排污管16之间为可拆卸连接，排污管16的中间设置有第二电控阀17，且第二电控阀17设置在固定环18的右侧，第二电控阀17与控制器13之间为电性连接，壳体1外的底部四角均设置有升降台2，升降台2与控制器13之间为电性连接，壳体1外的底部左端设置有出料斗19，出料斗19上设置有密封拉板20，且密封拉板20设置在壳体1外，壳体1的下方设置有收集车21，且收集车21设置在升降台2的内侧，收集车21设置在出料斗19的下方，收集车21的底部设置有脚轮22。
工作原理：使用时，通过控制器13升高升降台2，将收集车21通过脚轮22移动到出料斗19的正下方，通过控制器13打开第一电控阀15，同时关闭第二电控阀17，通过把手5打开密封板4，通过进料口3向压缩室6内倒入垃圾，隔板7是将压缩室6内的压缩腔与壳体1形成密闭空间，盖上密封板4，通过喷淋装置8向压缩室6内喷水，通过进液管14向压缩室6内倒入药液，然后控制液压缸11，液压缸11通过伸缩杆12推动压缩箱9，压缩箱9带动压缩板10对垃圾进行压缩，待一段时间后，通过固定环18将水管与排污管16进行连接，通过控制器13打开第二电控阀17，污水从排污管16中排出，然后抽出密封拉板20，将压缩后的垃圾通过出料斗19用收集车21收集即可。
对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
