技术领域
本发明涉及服装加工技术领域，尤其涉及一种服装加工用布料烘干装置。
背景技术
服装加工：旧时指女子所做的纺织、缝纫等工作。人们更习惯用“女工”一词特指古代从事纺织、缝纫、刺绣等工作的女性工作者所从事的一种体力劳动。而服装加工更多意义上是指现代化的加工方式，以现代化的机器加工为主，手工加工为辅的一种服装生产方法。服装加工是一种行为方式，从人员数量上无法限制，而服装厂则是直接体现服装加工的直观表现地。
然而现有的服装在加工过程中用布料的烘干装置还存在着一些不足之处，现有的布料在进行烘干的时候，一般都是逐一进行烘干，当遇到较多的布料需要烘干的时候，这样的烘干方式就较为费时费力，且无法保证烘干的质量，其次，现有的烘干方式大多都是直接通过热风对布料进行烘干，若是热风的温度过高则会影响布料的质量，且可能会损伤布料。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种服装加工用布料烘干装置。
为了实现上述目的，本发明采用了如下技术方案：一种服装加工用布料烘干装置，包括转动轴和固定块，所述转动轴的两侧均转动连接有用于支撑转动轴的固定块，该转动轴的一侧通过转轴与固定块上固定的第二电机传动连接，所述转动轴的外侧等角度的焊接有多组固定轴，且每组内共设置有两个固定轴，两个所述固定轴之间转动连接有第一卷轴和第二卷轴，且第一卷轴位于第二卷轴的一侧，所述第一卷轴与第二卷轴的一侧均通过转轴与固定轴上固定的第一电机传动连接，所述转动轴的外侧等角度的通过连接轴与U形水管连接。
作为上述技术方案的进一步描述：
所述固定轴两侧的第一卷轴与第二卷轴处于同一水平线上。
作为上述技术方案的进一步描述：
两个所述固定轴之间位于第一卷轴的下方转动连接有第一卷布杆，且两个固定轴之间位于第二卷轴的下方转动连接有第二卷布杆，所述第一卷布杆位于第二卷布杆的底部，所述第一卷布杆与第二卷布杆的两端均卡接在固定轴上的限位卡槽内。
作为上述技术方案的进一步描述：
所述限位卡槽的内部固定连接有马达，且马达的一侧通过转轴与卡块传动连接，所述第一卷布杆与第二卷布杆的两端均设置有卡槽，且卡槽与卡块卡合连接。
作为上述技术方案的进一步描述：
所述转动轴的外表壁上开设有多个出风口，且多个出风口的一侧通过连通管与转动轴内部的鼓风机连通。
作为上述技术方案的进一步描述：
所述固定轴两侧的第一卷轴和第二卷轴关于固定轴的竖直中线对称。
作为上述技术方案的进一步描述：
所述第一卷布杆外侧缠绕的布料贯穿第一卷轴，所述第二卷布杆外侧缠绕的布料贯穿第二卷轴。
本发明中，首先，转动轴的外侧等角度的焊接有多组固定轴，且固定轴上的第一卷轴与第二卷轴均能对布料进行支撑，则通过这样的设置能够使得该烘干装置本体可同时固定多种不同的布料，即可对多种布料同时进行烘干，因此通过这样的设置节省了布料的烘干时间，使得布料烘干效率更高，其次，转动轴的外表壁上开设有多个出风口，且转动轴的外侧且位于出风口的外侧设置有U形水管，则鼓风机将热风通过出风口吹向布料的时候，会经过U形水管降低热风的温度，防止鼓风机出来的热风，由于其温度过高对布料造成一定的损坏，通过这样的设置能够对布料进行一定的保护。
附图说明

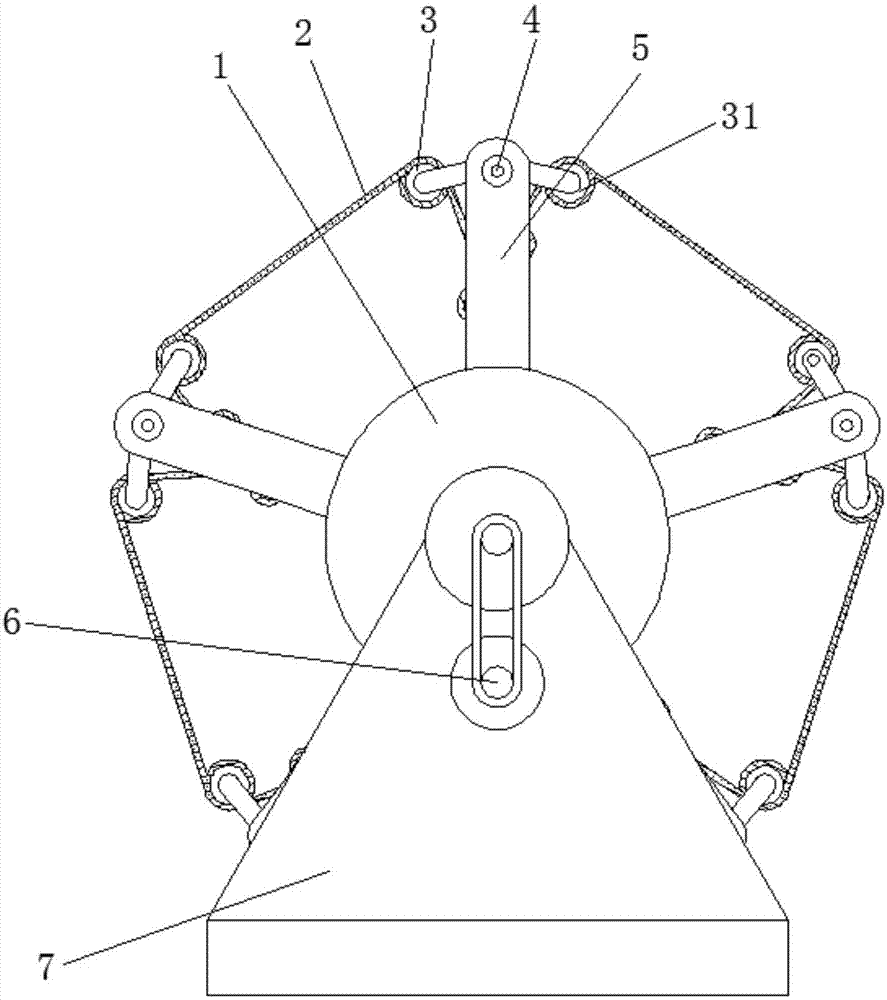

图1为本发明提出的一种服装加工用布料烘干装置的结构示意图；
图2为本发明固定轴的内部结构示意图；
图3为本发明提出的一种服装加工用布料烘干装置的侧视图；
图4为本发明转动轴的侧视图；
图5为本发明转动轴的俯视图。
图例说明：
1-转动轴、2-布料、3-第一卷轴、31-第二卷轴、4-第一电机、5-固定轴、6-第二电机、7-固定块、8-第一卷布杆、81-第二卷布杆、9-限位卡槽、10-卡槽、11-马达、12-卡块、13-U形水管、14-连接轴、15-出风口、16-鼓风机。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
实施例一，参照图1-5，一种服装加工用布料烘干装置，包括转动轴1和固定块7，转动轴1的两侧均转动连接有用于支撑转动轴1的固定块7，该转动轴1的一侧通过转轴与固定块7上固定的第二电机6传动连接，转动轴1的外侧等角度的焊接有多组固定轴5，且每组内共设置有两个固定轴5，两个固定轴5之间转动连接有第一卷轴3和第二卷轴31，且第一卷轴3位于第二卷轴31的一侧，第一卷轴3与第二卷轴31的一侧均通过转轴与固定轴5上固定的第一电机4传动连接，转动轴1的外侧等角度的通过连接轴14与U形水管13连接，一个固定轴5两侧的第一卷轴3与第二卷轴31处于同一水平线上，固定轴5两侧的第一卷轴3和第二卷轴31关于固定轴5的竖直中线对称，第一卷布杆8外侧缠绕的布料2贯穿第一卷轴3，第二卷布杆81外侧缠绕的布料2贯穿第二卷轴31。
实施例二，参照图1和图2，两个固定轴5之间位于第一卷轴3的下方转动连接有第一卷布杆8，且两个固定轴5之间位于第二卷轴31的下方转动连接有第二卷布杆81，第一卷布杆8位于第二卷布杆81的底部，第一卷布杆8与第二卷布杆81的两端均卡接在固定轴5上的限位卡槽9内，固定轴5共设置有多组，且多组固定轴5两两之间均可通过第一卷轴3和第二卷轴31支撑布料，则这样的设置可同时支撑多种不同的布料，从而加快烘干的效率。
实施例三，参照图3，限位卡槽9的内部固定连接有马达11，且马达11的一侧通过转轴与卡块12传动连接，第一卷布杆8与第二卷布杆81的两端均设置有卡槽10，且卡槽10与卡块12卡合连接，第一卷布杆8与第二卷布杆81均可拆卸的与限位卡槽9连接，则当布料烘干结束后，即可将第一卷布杆8和第二卷布杆81拆卸下来，灵活性更高。
实施例四，参照图4和图5，转动轴1的外表壁上开设有多个出风口15，且多个出风口15的一侧通过连通管与转动轴1内部的鼓风机16连通，多个出风口15等间距的设置在转动轴1的外侧，则能够使得多种布料均能够接受到热风，从而加快烘干的效率。
实施例五，参照图1-5，使用时，将第一卷布杆8与第二卷布杆81均卡合连接在固定轴5上的限位卡槽9内，然后将第一卷布杆8外侧的布料2依次贯穿第一卷轴3和另一个固定轴5上的第二卷轴31并缠绕在另一个固定轴5上的第二卷布杆81上，从而带动布料2来回移动，在此过程中，第一卷轴3和第二卷轴31均通过第一电机4带动其转动，第一卷布杆8与第二卷布杆81均通过马达11带动其转动，以此来辅助布料移动，与此同时，鼓风机16能够将热风通过出风口15吹向布料2，在吹向布料2的时候，热风会经过U形水管13，则U形水管13内的水能够降低热风的温度，防止高温对布料造成伤害，本烘干装置本体设计合理，结构紧凑，可高效的对多种布料进行烘干，省时省力，便于推广使用。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
