一种杨梅树苗移栽用保存方法

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:农林牧渔
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本发明涉及果树种植领域,具体涉及一种杨梅树苗移栽用保存方法。

背景技术

移栽,又称移植,指把在苗床中的幼苗移栽到大田的作业。树苗在移栽时,不是直接从苗床移栽到大田里,通常需要炼苗,使幼苗在移栽时能够快速的适应新的生长环境,以缩短缓苗时间。

炼苗过程中便涉及到幼苗的保存。传统的幼苗保存方法,将幼苗放置在保存装置中,由人工定期对幼苗进行浇水或营养液,同时保持适合幼苗生长的温度、湿度、光照等条件。这种方法存在如下缺陷:(1)人工给幼苗添加营养液,不仅无法精确保证幼苗所需的营养成分,还增大了劳动量;(2)幼苗在保存期间会逐渐长大,所需的营养成分也逐渐增多,传统的幼苗保存装置无法根据幼苗的生长状态改变幼苗所需的营养液的多少,容易导致幼苗在保存期间出现营养不良的现象。

发明内容

本发明意在提供一种杨梅树苗移栽用保存方法,以达到树苗保存期间调节营养液多少的目的。

为了达到上述目的,本发明提供如下技术方案:

一种杨梅树苗移栽用保存方法,包括如下步骤:

A.将树苗放置在一种保存装置内;

B.使用所述保存装置对树苗浇灌营养液;

C.调节所述保存装置对树苗浇灌的营养液的量;

所述保存装置包括存苗箱,所述存苗箱设有内壳和外壳,内壳上开有供营养液流出的第一通孔,内壳内为存苗腔,内壳和外壳之间为用于放置营养液的存液腔;所述存苗腔内横向设置有若干弧形的第一输液管道,所述第一输液管道向存苗箱底部弯曲且与第一通孔连通,第一输液管道上设置有若干出液孔,所述出液孔的直径从输液管道的高端至低端逐渐增大;存液腔内设置有挡板,所述挡板与内壳滑动连接,挡板上开有第二通孔,挡板顶端设置有挂钩;存苗箱上方设置有固定架,固定架上竖直设置有若干用于固定挂钩的槽孔。

本发明的原理为:

存苗腔用于存放树苗,存液腔用于存放营养液,营养液用于给树苗提供生长的养分,第一通孔用于供营养液从存液腔中流入到存苗腔内;第一输液管道用于输送营养液,出液孔用于供第一输送管道内的营养液流出,实现对树苗的浇灌;

营养液从存液腔内流入第一输送管道内,由于营养液流经第一输送管道高端的出液孔的时间大于流经第一输送管道低端的出液孔的时间,故从第一输送管道高端的出液孔流出的营养液比从低端的出液孔流出的营养液多,为了保证树苗每次浇灌的营养液量基本一致,故将出液孔的直径设置为从输液管道的高端至底端逐渐增大;第一输送管道设置为弧形,且向存苗箱底部弯曲,便于营养液流到树苗处;

挡板用于挡住第一通孔,第二通孔用于开启第一通孔,当第二通孔与第一通孔对齐时,营养液便能从第一通孔中流到第一输送管道内;固定架用于固定挡板,挂钩和槽孔用于将挂钩挂在槽孔内,实现对挡板的固定,通过根据树苗的长势将挂钩挂在不同高度的槽孔内来调节挡板向上滑动的高度,从而调节第一通孔和第二通孔对齐的高度,实现营养液的流出量,从而实现对不同长势的树苗所需的营养液的调节。

本发明的有益效果为:

1.本发明利用挂钩和槽孔来调节挡板滑动的高度,从而调节第一通孔和第二通孔对齐的面积,来控制营养液的流出量,满足了树苗不同生长时期对营养液的需求;

2.本发明利用第一通孔和第二通孔对齐,使营养液从存液腔中流出,工人只需滑动挡板即可对树苗进行灌溉,自动化程度高,减少了工人的劳动量;

3.本发明将第一输送管道设置为向存苗箱底部弯曲的弧形输送管道,使得营养液无需外力即可从存液腔中流到树苗处,操作简单,灌溉效率高;

4.本发明将出液孔的直径设置为从第一输送管道的高端至底端逐渐增大,使得树苗浇灌营养液的量基本一致,确保了幼苗的长势基本一致。

进一步,所述存苗腔内纵向设置有若干弧形的第二输液管道,所述第二输液管道向存苗箱底部弯曲且与第一输液管道连通。第二输送管道竖向设置且与第一输送管道连通,使得树苗在纵向上也能浇灌到营养液,加快了营养液的浇灌效率。

进一步,所述存苗箱内底部设置有放置网,放置网上设置有拉杆,所述拉杆伸出存苗箱外。放置网用于放置杨梅树苗,同时能使多余的营养液和水分流到存苗箱底部,避免树苗吸水过多而损坏;拉杆用于在移栽树苗时连同树苗将放置网从存苗箱中取出,便于取出树苗,同时避免了直接提拉树苗造成树苗根须损坏。

进一步,所述拉杆上设置有手柄。手柄便于工人握紧拉杆,方便提拉。

进一步,所述放置网上设置用于隔离树苗的隔板。隔板用于将相邻的树苗隔离起来,避免树苗根茎缠绕,造成移栽时的不便。

进一步,所述存苗箱底部连通有集液箱。集液箱用于收集多余的营养液和水分。

进一步,所述集液箱倾斜设置,且集液箱低端连通有出液管。由于集液箱倾斜设置,营养液和水分流动到集液箱的低端,出液管用于将集液箱中的营养液和水分放出来进行回收利用。

进一步,所述出液管为可视管。可视管用于观察集液箱内营养液的量,当可视管内有营养液,即证明树苗浇灌的营养液过多。

附图说明

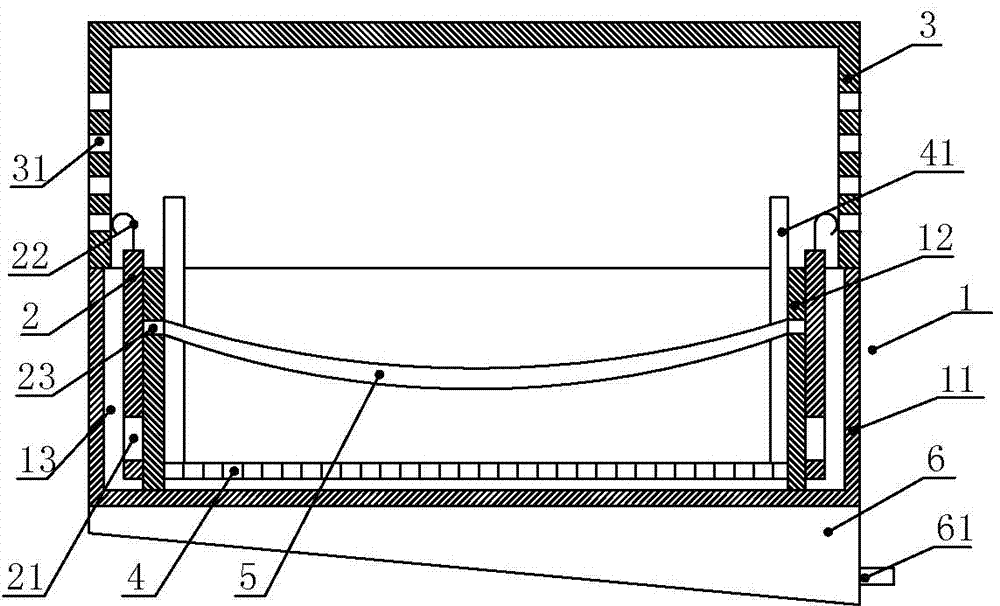

图1为本发明实施例保存装置的结构示意图。

图2为本发明实施例保存装置的俯视图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明:

说明书附图中的附图标记包括:存苗箱1、外壳11、内壳12、存液腔13、挡板2、第二通孔21、挂钩22、第一通孔23、固定架3、槽孔31、放置网4、拉杆41、第一输送管道5、第二输送管道51、集液箱6、出液管61。

本发明一种杨梅树苗移栽用保存方法,使用如图1所示的保存装置,该保存装置包括存苗箱1,存苗箱1包括外壳11和内壳12,内壳12内为存苗腔,存苗腔内滑动安装有放置网4,放置网4上连接有隔板(图中未画出),放置网4左右两端竖直连接有拉杆41,拉杆41上安装有手柄;

内壳12和外壳11之间为存放营养液的存液腔13,存液腔13内安装有挡板2,该挡板2与内壳12滑动连接,内壳12上开有供营养液流出的第一通孔23,第一通孔23连通有弧形的第一输送管道5,如图1所示,第一输送管道5向下弯曲,如图2所示,第一输送管道5连通有第二输送管道51,且第二输送管道51也为向下弯曲的弧形管道;第一输送管道5和第二输送管道51上均开有出液孔,出液孔的直径从存苗箱1外围至中部逐渐增大。

挡板2上开有第二通孔21,挡板2顶部焊接有挂钩22,如图1所示,存苗箱1顶部安装有固定架3,左右两侧的固定架3上分别竖向开设有四个槽孔31。存苗箱1底部连通有集液箱6,集液箱6向右倾斜,集液箱6的右端连通有出液管61,该出液管61为可视管。

使用上述保存装置时,包括如下步骤:

A.将树苗放置在放置网4上,使隔板将每棵树苗隔离,避免树苗根茎缠绕,影响后续移栽;上下提拉树苗调整树苗的位置,使得第一输送管道5和第二输送管道51位于树苗的根部,且每一棵树苗均对应出液孔,由此能保证每次给每棵树苗浇灌的营养液量基本一致;

B.向上拉动挡板2,使得第一通孔23和第二通孔21对齐,对树苗浇灌营养液;

初始时,第一通孔23和第二通孔21错开,挡板2挡住第一通孔23,存液腔13内的营养液不能流入到第一输送管5和第二输送管51内;当需要对树苗浇灌营养液时,向上拉动挡板2,使得第一通孔23和第二通孔21对齐,营养液从第一通孔23和第二通孔21中流入到第一输送管道5和第二输送管道51中去;

由于第一输送管道5和第二输送管道51为弧形管道,且均向下弯曲,营养液能够快速的从存液腔13中流入到第一输送管道5和第二输送管道51中去,并从出液孔流到树苗的根部,从而对树苗进行浇灌。

又由于营养液流经第一输送管道5和第二输送管道51上靠近存苗箱1外围的出液孔的时间大于流经存苗箱1中部的出液孔的时间,从存苗箱1两侧的出液孔中流出的营养液的量比从存苗箱1中间的出液孔流出的量大;因此,为了保证每一棵树苗每次浇灌的营养液量基本一致,将出液孔的直径设置为从存苗箱1外围至中部逐渐增大,由此,从每一个出液孔流出的营养液的量基本一致。

C.根据树苗的长势调节挡板2向上滑动的高度,将挂钩22挂在对应的槽孔31中。

具体的,由于树苗生长期不同,所需的营养液的量不同,通过向上调节挡板2滑动的高度来调节第一通孔23和第二通孔21对齐的面积,从而调节从第一通孔23和第二通孔21中流出的营养液的量;初始时,第二通孔21位于第一通孔23的下方,挡板2向上滑动的越高,第一通孔23和第二通孔21对齐的面积越大,营养液流出的量越大。根据固定架3上的槽孔31来调节挡板2滑动的高度,固定架3上的槽孔31是根据树苗的长势所需的营养液的量预设的,当挡板2调节到所需高度后,将挂钩22勾在槽孔31中,即可固定挡板2。

集液箱6用于收集存苗箱1内多余的营养液,多余的营养液从存苗箱1掉落到集液箱6内中,由于出液管61为可视管,且出液管61位于集液箱6右端,且集液箱6倾斜设置,故当观察到出液管61内有营养液后,即可将挂钩22从槽孔31中取出,向下推动挡板2,使得第一通孔23和第二通孔21错开,即挡板2挡住第一通孔23,营养液则不再流入到存苗腔内;

当需要移栽树苗时,只需握住拉杆41上的手柄,将放置网4连同放置网4上的树苗一同从存苗箱1中拉出,即可轻松将树苗取出。

以上所述的仅是本发明的实施例,方案中公知的具体结构及特性等常识在此未作过多描述。应当指出,对于本领域的技术人员来说,在不脱离本发明结构的前提下,还可以作出若干变形和改进,这些也应该视为本发明的保护范围,这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准,说明书中的具体实施方式等记载可以用于解释权利要求的内容。
