技术领域
本发明涉及切削液领域，尤其涉及一种地沟油微乳型切削液及其制备方法。
背景技术
切削液应具备良好的冷却性能、润滑性能、防锈性能、除油清洗功能、防腐 功能、易稀释特点。目前切削液可分为两类，油溶性切削液和水溶性切削液。一 般油溶性切削液润滑性能好，但冷却性能差，且含有大量有机物，污染环境。一 些水溶性切削液虽然冷却性能好，又存在润滑性和防锈效果差的问题，因此研发 兼具润滑性、冷却性、防锈性、易清洗、无毒、无味、对人体无侵蚀、对设备不 腐蚀、对环境不污染的切削液就显得很重要。
发明内容
本发明的目的在于提供一种地沟油微乳型切削液及其制备方法，该切削液润 滑性好，防锈性能好、环保节能。
本发明的技术方案如下：
一种地沟油微乳型切削液，其特征在于由下列重量份的原料制成：二乙醇胺 2-3、聚乙烯醇6-8、碳酸氢钠1-2、月桂醇聚氧乙烯醚硫酸钠1-2、氢氧化钠1-2、 地沟油20-23、二甘醇二丁醚4-5、钛酸丁酯12-14、助剂6-8、水200；所述 的助剂由下列重量份的原料制成：氧化铵1-2、吗啉2-3、纳米氮化铝0.1-0.2、 硅酸钠1-2、硼砂2-3、2-氨基-2-甲基-1-丙醇1-2、聚氧乙烯山梨糖醇酐单油 酸酯2-3、桃胶2-3、过硫酸铵1-2、水20-24；制备方法是将过硫酸铵溶于水后， 再加入其它剩余物料，搅拌10-15分钟，加热至70-80℃，搅拌反应1-2小时， 即得。
所述地沟油微乳型切削液的制备方法，其特征在于包括以下步骤：将水、 碳酸氢钠、月桂醇聚氧乙烯醚硫酸钠、氢氧化钠混合，加热至40-50℃；加入聚 乙烯醇、地沟油、二甘醇二丁醚、钛酸丁酯、助剂，在1000-1200转/分搅拌下 继续加热到70-80℃，搅拌10-15分钟；加入其他剩余成分，继续搅拌15-20分 钟，即得。
本发明的有益效果
本发明切削液使用钛酸丁酯，粘度稳定，不沉淀；通过使用地沟油，不仅润 滑性好，而且对环保有益；本发明是水基切削液还具有冷却速度快，而且清洗性 能好，具有良好的经济效益。
具体实施方式
一种地沟油微乳型切削液，由下列重量份（公斤）的原料制成：二乙醇胺 2.5、聚乙烯醇7、碳酸氢钠1.5、月桂醇聚氧乙烯醚硫酸钠1.5、氢氧化钠1.5、 地沟油22、二甘醇二丁醚4.5、钛酸丁酯13、助剂7、水200；所述的助剂由 下列重量份（公斤）的原料制成：氧化铵1、吗啉2、纳米氮化铝0.1、硅酸钠1、 硼砂2、2-氨基-2-甲基-1-丙醇2、聚氧乙烯山梨糖醇酐单油酸酯3、桃胶2、 过硫酸铵1、水20；制备方法是将过硫酸铵溶于水后，再加入其它剩余物料，搅 拌10-15分钟，加热至70-80℃，搅拌反应1-2小时，即得。
所述地沟油微乳型切削液的制备方法，包括以下步骤：将水、碳酸氢钠、月 桂醇聚氧乙烯醚硫酸钠、氢氧化钠混合，加热至45℃；加入聚乙烯醇、地沟油、 二甘醇二丁醚、钛酸丁酯、助剂，在1100转/分搅拌下继续加热到75℃，搅拌 13分钟；加入其他剩余成分，继续搅拌18分钟，即得。

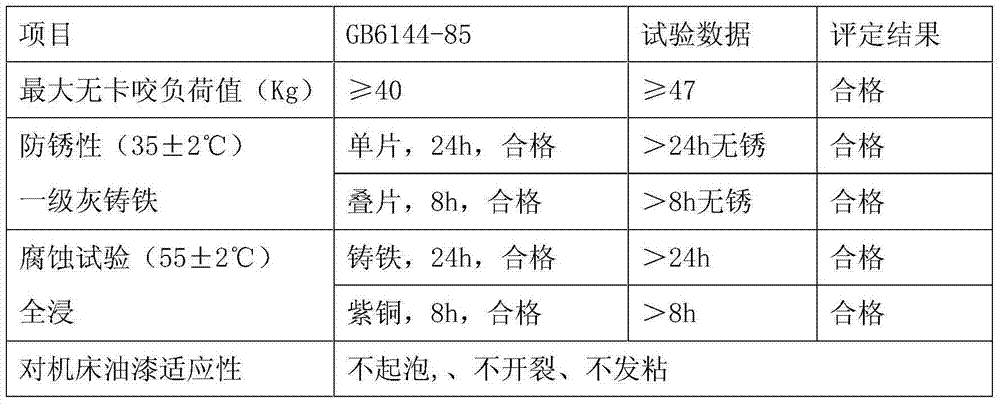

该实施例得到的地沟油微乳型切削液试验数据如下：
