技术领域
本实用新型涉及一种勾取工具，特别涉及一种U型电热管勾取工具。
背景技术
U型电热管是在无缝金属管内放入电热丝，并在空隙部分紧密地填充有良好的导热性和绝缘性的结晶氧化镁，电热丝两端是通过两个引出棒与电源相接。现有的加热后的U型电热管不方便进行勾取，对U型电热管进行拿取操作不方便。
实用新型内容
本实用新型所要解决的技术问题是提供一种通过弯曲部可以方便使用者对该勾取工具进行勾取；通过扣部与连接段可以方便对加热处理后的U型电热管进行勾取，方便使用者对U型电热管进行取放的U型电热管勾取工具。
本实用新型是通过以下技术方案来实现的：
一种U型电热管勾取工具，包括勾取管，勾取管的一端设有弯曲部，勾取管的一端之间设有开槽，勾取管的另一端设有扣部，扣部与勾取管的另一端通过连接段，扣部的端部设有凸沿部；扣部为U型形状，勾取管与连接段呈L型布置；勾取管的一端外周面套装有第一套管，勾取管的另一端外周面套装有第二套管，第二套管与第一套管的一端之间设有第一对接片，第一对接片上设有第一开孔，第二套管与第一套管的另一端之间设有第二对接片，第二对接片上设有第二开孔。
进一步地，所述第一对接片与第二对接片均为片状结构。
进一步地，所述第一开孔与第二开孔的横截面均为圆形形状。
进一步地，所述弯曲部、扣部、连接段以及凸沿部为一体结构。
进一步地，所述凸沿部的表面设有陶瓷层。
本实用新型的有益效果是：通过第一对接片可以对第一套管与第二套管的一端进行对接，通过第二对接片可以对第一套管与第二套管的另一端进行对接，从而可以方便对勾取管的一端进行牢固对接，通过弯曲部可以方便使用者对该勾取工具进行勾取；通过扣部与连接段可以方便对加热处理后的U型电热管进行勾取，方便使用者对U型电热管进行取放。
附图说明
为了易于说明，本实用新型由下述的具体实施例及附图作以详细描述。

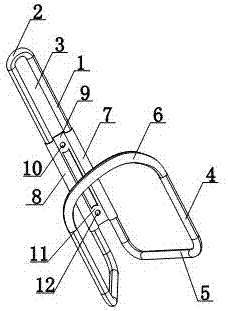

图1为本实用新型U型电热管勾取工具的结构示意图。
具体实施方式
下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。
如图1所示，一种U型电热管勾取工具，包括勾取管1，勾取管1的一端设有弯曲部2，勾取管1的一端之间设有开槽3，勾取管1的另一端设有扣部4，扣部4与勾取管1的另一端通过连接段5，扣部4的端部设有凸沿部6；扣部4为U型形状，勾取管1与连接段5呈L型布置；勾取管1的一端外周面套装有第一套管7，勾取管1的另一端外周面套装有第二套管8，第二套管8与第一套管7的一端之间设有第一对接片9，第一对接片9上设有第一开孔10，第二套管8与第一套管7的另一端之间设有第二对接片11，第二对接片11上设有第二开孔12；第一对接片9与第二对接片11均为片状结构；第一开孔10与第二开孔12的横截面均为圆形形状；弯曲部2、扣部4、连接段5以及凸沿部6为一体结构；凸沿部6的表面设有陶瓷层。
本实用新型U型电热管勾取工具，通过第一对接片9可以对第一套管7与第二套管8的一端进行对接，通过第二对接片11可以对第一套管7与第二套管8的另一端进行对接，从而可以方便对勾取管1的一端进行牢固对接，通过弯曲部2可以方便使用者对该勾取工具进行勾取；通过扣部4与连接段5可以方便对加热处理后的U型电热管进行勾取，方便使用者对U型电热管进行取放。
其中，第一对接片9与第二对接片11均为片状结构；所以通过第一对接片9与第二对接片11可以对第一套管7与第二套管8的两端进行对接。
其中，弯曲部2、扣部4、连接段5以及凸沿部6为一体结构；所以连接更加牢固。
其中，凸沿部6的表面设有陶瓷层；所以通过陶瓷层可以提高凸沿部6表面的耐高温性能。
以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
