技术领域
本实用新型涉及一种移动微调装置，特别涉及一种用于激光检测笔的升降移动微调装置。
背景技术
激光检测笔是测量激光功率的工具，激光检测笔是一种可以放入口袋或工具箱中的小型轻量的便携式功率表；按下取样/保持按钮，在按住按钮的状态下，用激光照射感光部2秒以上，然后松开按钮，即在LCD画面上显示测量值。具有测量结束10秒之后，自动切断电源的功能。使用内置ND衰减器时，对应最大输出功率密度为30W/cm2，不使用时为0.5W/cm2。感光部材质为硅，外径为8mm。假设每次采样、测量时间为12秒的情况下，电池寿命为180,000次测量。具有超负荷警告功能，由微处理器控制，配备有波长感度校正，自动量程功能设定，衰减器，超负荷警告功能，自动切断电源功能。现有的激光检测笔不方便进行安装，且对激光检测笔进行竖直升降移动调节操控效率低。
实用新型内容
本实用新型所要解决的技术问题是提供一种移动调节管沿着导向轴实现竖直移动调节，通过升降调节板可以方便对激光检测笔进行竖直升降微调的用于激光检测笔的升降移动微调装置。
本实用新型是通过以下技术方案来实现的：
一种用于激光检测笔的升降移动微调装置，包括底座，底座上设有第一导向轴与第二导向轴，第一导向轴与第二导向轴呈竖直布置，第一导向轴与第二导向轴的端部套装有升降调节板，升降调节板的一侧设有第一移动调节管，第一移动调节管套装在第一导向轴的外周面上，升降调节板的另一侧设有第二移动调节管，第二移动调节管套装在第二导向轴的外周面上，升降调节板的一侧设有第一操作块，升降调节板的另一侧设有第二操作块；升降调节板的中间位置设有固定管，固定管内套装有移动调节轴，移动调节轴的下端设有安装管，升降调节板与固定管之间设有锁母，移动调节轴的上端为自由端。
进一步地，所述底座的一侧设有第一卡槽，底座的另一侧设有第二卡槽。
进一步地，所述升降调节板与第一移动调节管的上端之间设有第一固定座。
进一步地，所述升降调节板与第二移动调节管的上端之间设有第二固定座。
进一步地，所述升降调节板、第一操作块以及第二操作块为一体结构。
本实用新型的有益效果是：通过底座可以方便对第一导向轴与第二导向轴进行固定安装，通过第一导向轴与第二导向轴可以方便对升降调节板的两侧进行套装，操作者可以将激光检测笔安装在安装管上，安装管通过移动调节轴与固定管连接，第一移动调节管沿着第一导向轴实现竖直移动调节，第二移动调节管沿着第二导向轴实现竖直移动调节，从而可以方便对升降调节板进行竖直升降移动微调，通过升降调节板可以方便对激光检测笔进行竖直升降微调。
附图说明
为了易于说明，本实用新型由下述的具体实施例及附图作以详细描述。

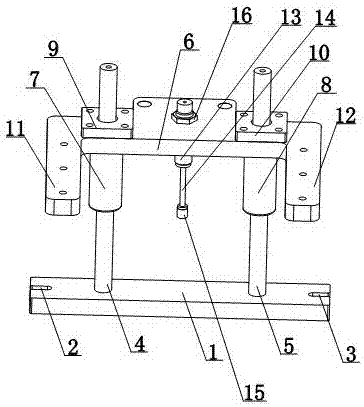

图1为本实用新型用于激光检测笔的升降移动微调装置的结构示意图。
具体实施方式
下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。
如图1所示，一种用于激光检测笔的升降移动微调装置，包括底座1，底座1上设有第一导向轴4与第二导向轴5，第一导向轴4与第二导向轴5呈竖直布置，第一导向轴4与第二导向轴5的端部套装有升降调节板6，升降调节板6的一侧设有第一移动调节管7，第一移动调节管7套装在第一导向轴4的外周面上，升降调节板6的另一侧设有第二移动调节管8，第二移动调节管8套装在第二导向轴5的外周面上，升降调节板6的一侧设有第一操作块11，升降调节板6的另一侧设有第二操作块12；升降调节板6的中间位置设有固定管13，固定管13内套装有移动调节轴14，移动调节轴14的下端设有安装管15，升降调节板6与固定管13之间设有锁母16，移动调节轴14的上端为自由端；底座1的一侧设有第一卡槽2，底座1的另一侧设有第二卡槽3；升降调节板6与第一移动调节管7的上端之间设有第一固定座9；升降调节板6与第二移动调节管8的上端之间设有第二固定座10；升降调节板6、第一操作块11以及第二操作块12为一体结构。
本实用新型用于激光检测笔的升降移动微调装置，通过底座1可以方便对第一导向轴4与第二导向轴5进行固定安装，通过第一导向轴4与第二导向轴5可以方便对升降调节板6的两侧进行套装，操作者可以将激光检测笔安装在安装管15上，安装管15通过移动调节轴14与固定管13连接，第一移动调节管7沿着第一导向轴4实现竖直移动调节，第二移动调节管8沿着第二导向轴5实现竖直移动调节，从而可以方便对升降调节板6进行竖直升降移动微调，通过升降调节板6可以方便对激光检测笔进行竖直升降微调。
其中，底座1的一侧设有第一卡槽2，底座1的另一侧设有第二卡槽3；所以通过第一卡槽2与第二卡槽3可以方便对底座1的两侧进行牢固卡接。
其中，升降调节板6与第一移动调节管7的上端之间设有第一固定座9；升降调节板6与第二移动调节管8的上端之间设有第二固定座10；所以通过第一固定座9与第二固定座10可以方便对升降调节板6的两侧进行牢固安装。
其中，升降调节板6、第一操作块11以及第二操作块12为一体结构；所以连接更加牢固。
以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
