技术领域
本实用新型涉及汽车零部件技术领域，特别涉及一种汽车音响扬声器防尘结构。
背景技术
汽车音响（autoaudio）为减轻驾驶员和乘员旅行中的枯燥感而设置的收放音装置。最早使用的是汽车调幅收音机，后来是调幅调频收音机、磁带放音机，发展至CD放音机和兼容DCC、DAT数码音响。现在汽车音响无论在音色、操作和防振等各方面均达到了较高的标准，能应付汽车在崎岖的道路上颠簸，保证性能的稳定和音质的完美。现有的汽车音响为了增加使用寿命，音质不受影响，会设有一防尘网，但是这种防尘网，拆卸苦难，难以清洗吸附在网体上的灰尘。
发明内容
本实用新型所要解决的技术问题是一种便于拆卸、便于维修的防尘效果好的汽车音响扬声器防尘结构。
本实用新型是通过以下技术方案来实现的：一种汽车音响扬声器防尘结构，包括音响体和通过螺丝固定在音响体上的防尘罩，所述防尘罩包括一框架体，框架体的内侧设有四个呈“十”字结构分布的螺纹孔，螺纹孔内螺纹连接一弹性支撑件；相邻两个弹性支撑件片之间设有相匹配的第二防尘网，第二防尘网与框架体铰接连接；弹性片连接一圆环体，圆环体内安装固定一第一防尘网，第一防尘网的中心设有一圆孔，圆孔内通过一根以上的连接绳连接一与圆孔相匹配的球体；球体的设有一开口，开口的上下两端设有锯齿。
作为优选的技术方案，所述弹性支撑件包括一支撑块，支撑块插入螺纹孔与框架体螺纹连接，支撑块连接一弹性片，弹性片插入插槽内。
作为优选的技术方案，所述弹性片采用橡胶制成；弹性片的表面固定有一金属丝。
作为优选的技术方案，所述插槽设置在圆环体的侧面。
作为优选的技术方案，所述球体内部中空，采用软质橡胶制成。
本实用新型的有益效果是：本实用新型结构简单，便于拆卸，便于清理防尘罩上的灰尘；一个防尘网的损坏不会影响整体结构的使用，增加了使用寿命。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

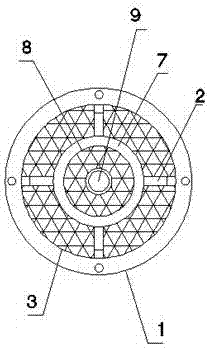

图1为本实用新型的防尘罩的主视图。
图2为本实用新型的弹性支撑件的结构示意图。
图3为本实用新型的球体的结构示意图。
具体实施方式
本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。
本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。
如图1所示，一种汽车音响扬声器防尘结构，包括音响体和通过螺丝固定在音响体上的防尘罩。
本实施例中，防尘罩包括一框架体1，框架体的内侧设有四个呈“十”字结构分布的螺纹孔，螺纹孔内螺纹连接一弹性支撑件2，弹性支撑件便于拆卸；相邻两个弹性支撑件2之间设有第二防尘网3，第二防尘网与框架体铰接连接，使得能够将第二防尘网翻起清洗。
进一步，图2所示，弹性支撑件包括一支撑块4，支撑块插入螺纹孔与框架体螺纹连接，支撑块连接一弹性片5，弹性片插入插槽内。
进一步，弹性片5采用橡胶制成；弹性片的表面固定有一金属丝6。
进一步，插槽设置在圆环体的侧面。
整个支撑件起到稳定第二防尘网的作用，使用时，可通过金属丝将整个弹性片拎起，将弹性片抽出，使得第二防尘网能够进行翻转清洗。
本实施例中，弹性片连接一圆环体7，圆环体内安装固定一第一防尘网8当弹性片从插槽内抽出时，可将圆环体和第一防尘网拆卸下来，便于清洗。
第一防尘网和第二防尘网出现破损后，对整体的防尘效果影响较小，增加了使用寿命，且随时可更换。
本实施例中，如图3所示，第一防尘网的中心设有一圆孔，圆孔内通过一根以上的连接绳连接一与圆孔相匹配的球体9；球体的设有一开口，开口的上下两端设有锯齿12。使用时，可将球体抽出。
进一步，球体内部中空，采用软质橡胶制成。
可通过手挤压球体，通过锯齿对附着在第一防尘网和第二防尘网上的灰尘进行咬合，将它们拔出来。
本实用新型的有益效果是：本实用新型结构简单，便于拆卸，便于清理防尘罩上的灰尘；一个防尘网的损坏不会影响整体结构的使用，增加了使用寿命。
以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
