技术领域
本实用新型涉及一种浇灌喷头结构。
背景技术
在园林种植中，需要定期给植物进行灌溉，灌溉的方式主要是人工灌溉和自动灌溉，自动灌溉主要是通过排布在园林的喷头进行自动喷水，通过打开阀门，即可实现喷头的供水，因此自动灌溉的使用率较高，可以降低人工灌溉的成本，但是这类喷头的喷水方式大多采用顶部喷射，喷射的水流作用在植物的叶表，灌溉方式十分单一。
实用新型内容
本实用新型所要解决的技术问题是提供一种可以实现植物的表面灌溉也可以实现植物的根系灌溉的浇灌喷头结构。
本实用新型是通过以下技术方案来实现的：
一种浇灌喷头结构，包括连接水网用的喷头本体，所述喷头本体的底部设置有连接水网用的螺纹部分，所述喷头本体的顶部螺纹连接有一封盖，所述封盖的顶部位置处设置有一内孔，所述内孔的孔壁处设置有一个以上的环形槽，在所述环形槽内设置有密封圈，在所述内孔内配合有一可竖向滑移的喷水管，所述喷水管与所述密封圈之间形成密封，在所述喷水管的顶部设置有喷水头，所述喷水头的底部设置有连接所述喷水管用的螺纹套，所述喷水头为圆盘形，所述喷水头的外圈位置处均布有出水孔，在所述喷头本体的外壁处设置有一个以上的辅助出水孔，所述喷头本体的外部活动设置有一过水盒，所述过水盒与所述喷头本体之间形成密封，所述辅助出水孔位于所述过水盒内，在所述过水盒的底部设置有一个以上的辅助出水管，所述辅助出水管处连接有输水管，所述输水管的表面均布有输水孔。
优选地，所述喷头本体的外壁处设置有覆盖所述辅助出水孔用的弹性网，所述弹性网的表面均布有网孔，所述网孔为棱形网孔，通过设置弹性网，可以覆盖在辅助出水孔的外部，当辅助出水孔往外部出水时，弹性网可以降低出水速度，使得辅助出水孔缓慢出水，使得水流可以位于过水盒内，避免产生溅射。
优选地，在所述喷水头的顶部设置有一半球形的凸起部分，所述凸起部分的表面均布有第一出水孔，所述喷水头与所述凸起部分为一体式结构，所述喷水头为PVC塑料喷水头，通过设置凸起部分，使得水源的喷射不仅仅局限于圆周方向，使得水源的喷射的覆盖面更加全面。
优选地，所述输水管为软质橡胶管，输水管可以固定在地表，沿着所需灌溉的路径进行排布，过水盒内的水通过输水盒后被排出，完成植物的根系供水。
优选地，在所述封盖的内部设置有一垫圈，所述喷头本体内旋至所述封盖的内顶部时与所述垫圈相抵并且形成密封。
优选地，所述喷头本体为不锈钢材质，所述喷头本体的过水盒以下部分埋设在地面内。
本实用新型的有益效果是：本装置通过喷水头可以实现植物的外部供水，使得植物的叶片、枝干被打湿，起到保湿效果，避免植物被晒干，同时也可以去除掉叶片上的灰尘，使得植物较为干净清爽，同时本装置配合有过水盒，通过过水盒可以收集部分水流，也可以收集喷水管顶部渗漏的水流，这部分水流通过输水管输送至植物的根系位置处，满足根系供水需要，本装置的结构较为简单，成本较为低廉，适合推广使用。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

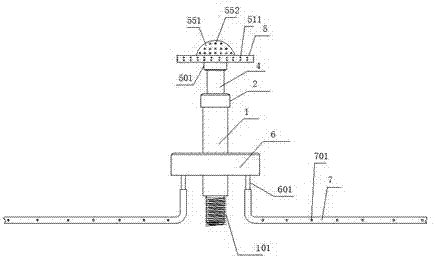

图1为本实用新型的主视图；
图2为喷头的主视图；
图3为端盖的剖视图。
具体实施方式
本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。
本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。
如图1、图2和图3所示的一种浇灌喷头结构，包括连接水网用的喷头本体1，所述喷头本体1的底部设置有连接水网用的螺纹部分101，所述喷头本体1的顶部螺纹连接有一封盖2，所述封盖2的顶部位置处设置有一内孔201，所述内孔201的孔壁处设置有一个以上的环形槽（未图示），在所述环形槽内设置有密封圈3，在所述内孔201内配合有一可竖向滑移的喷水管4，通过可滑移的喷水管，可以调节喷射的高度，所述喷水管4与所述密封圈3之间形成密封，在所述喷水管4的顶部设置有喷水头5，所述喷水头5的底部设置有连接所述喷水管4用的螺纹套501，所述喷水头5为圆盘形，所述喷水头5的外圈位置处均布有出水孔511，在所述喷头本体1的外壁处设置有一个以上的辅助出水孔102，所述喷头本体1的外部活动设置有一过水盒6，所述过水盒6与所述喷头本体1之间形成密封，所述辅助出水孔102位于所述过水盒6内，在所述过水盒6的底部设置有一个以上的辅助出水管601，所述辅助出水管601处连接有输水管7，所述输水管7的表面均布有输水孔701。
本实用新型中一个较佳的实施例，所述喷头本体1的外壁处设置有覆盖所述辅助出水孔102用的弹性网8，所述弹性网8的表面均布有网孔（未图示），所述网孔为棱形网孔，通过设置弹性网，可以覆盖在辅助出水孔的外部，当辅助出水孔往外部出水时，弹性网可以降低出水速度，使得辅助出水孔缓慢出水，使得水流可以位于过水盒内，避免产生溅射。
本实用新型中一个较佳的实施例，在所述喷水头5的顶部设置有一半球形的凸起部分551，所述凸起部分551的表面均布有第一出水孔552，所述喷水头5与所述凸起部分551为一体式结构，所述喷水头5为PVC塑料喷水头，通过设置凸起部分，使得水源的喷射不仅仅局限于圆周方向，使得水源的喷射的覆盖面更加全面。
本实用新型中一个较佳的实施例，所述输水管7为软质橡胶管，输水管可以固定在地表，沿着所需灌溉的路径进行排布，过水盒内的水通过输水盒后被排出，完成植物的根系供水。
本实用新型中一个较佳的实施例，在所述封盖2的内部设置有一垫圈222，所述喷头本体内旋至所述封盖的内顶部时与所述垫圈相抵并且形成密封。
本实用新型中一个较佳的实施例，所述喷头本体1为不锈钢材质，所述喷头本体1的过水盒以下部分埋设在地面内。
本实用新型的有益效果是：本装置通过喷水头可以实现植物的外部供水，使得植物的叶片、枝干被打湿，起到保湿效果，避免植物被晒干，同时也可以去除掉叶片上的灰尘，使得植物较为干净清爽，同时本装置配合有过水盒，通过过水盒可以收集部分水流，也可以收集喷水管顶部渗漏的水流，这部分水流通过输水管输送至植物的根系位置处，满足根系供水需要，本装置的结构较为简单，成本较为低廉，适合推广使用。
以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
