技术领域
本实用新型涉及一种外框架，特别涉及一种改进结构的电子白板外框架。
背景技术
投影机放在电子白板背后投影只是计算机图像从白板背后显示，这样用户可非常自然的操作，不会挡住投影光线产生任何阴影。背投式电子白板的系统组成与正投相同，它将投影机集成进去，预留出PC的放置空间。背投式白板按安装又分为柜式电子白板和镶墙式电子白板两种：镶墙式电子白板：镶墙式需要打造暗室放置投影机，并将背投幕嵌入到墙体中，镶墙式可最大限度的节省空间，并创建一个开放的、专业的工作环境。将智能板镶在墙上，投影机放在墙里面的暗室中由背后投影，主讲人可以直接站在白板前面而不会遮住光线，背投内嵌于墙体，外置推拉式活动黑板，一体化设计，应用、保管都非常方便，本方案适用于新建学校。柜式电子白板：柜式的则可将整个设备从一个房间移动到另一个房间，或通过调节机柜脚轮牢固的置于某个位置。将多功能智能板镶在一个柜式机架上，投影机放在机架里面由背后投影，主讲人可以直接站在白板前面而不会遮住光线。还可将计算机和VCD等放置于机架内，整体结构紧凑简洁。在第一次安装完成以后，它就可以四处推着走而无需重新安装。现有的电子白板的四角位置不方便进行牢固装夹安装，对电子白板进行定位安装操作效率低，也不方便对聚光灯进行定位移动调节，调试效率低。
实用新型内容
本实用新型所要解决的技术问题是提供一种通过白板体可以对聚光灯的灯光进行聚光反射；调节框与白板体的相对距离进行微调；从而可以方便对聚光灯与白板体的相对距离进行微调；通过白板体可以对聚光灯的聚光反射状况进行观测的改进结构的电子白板外框架。
本实用新型是通过以下技术方案来实现的：
一种改进结构的电子白板外框架，包括定位框，定位框的正面设有白板体，定位框的四角位置设有一对固定板，白板体的四角位置卡接在一对固定板之间；定位框的正面设有调节框，调节框上设有定位环，定位环布置在定位框的正面正前方；调节框的内顶部设有第一扣架，调节框的内底部设有第二扣架，定位环安装在第一扣架与第二扣架的中部之间；定位框的一外侧设有第一导向管，第一导向管呈水平布置，第一导向管内套装有第一移动轴，第一移动轴的外端设有第一移动架，定位框的另一外侧设有第二导向管，第二导向管呈水平布置，第二导向管与第一导向管呈平行布置，第二导向管内套装有第二移动轴，第二移动轴的外端设有第二移动架，调节框安装在第二移动架与第一移动架的端部之间。
进一步地，所述固定板的下部设有固定环，固定环设置在白板体的正面上。
进一步地，所述固定环与固定板的下部为一体结构。
进一步地，所述第一移动架与调节框之间设有第一固定板。
进一步地，所述第二移动架与调节框之间设有第二固定板。
本实用新型的有益效果是：通过定位框对白板体进行固定安装；定位框通过固定板对白板体的四角位置进行固定卡接；第一移动轴沿着第一导向管实现移动调节，第二移动轴沿着第二导向管实现移动调节，从而可以方便对第一移动架与第二移动架进行移动调节，方便对调节框进行移动调节，可以对调节框与白板体的相对距离进行微调；调节框通过第一扣架与第二扣架对定位环进行扣接，定位环可以安装聚光灯，通过白板体可以对聚光灯的灯光进行聚光反射；调节框与白板体的相对距离进行微调；从而可以方便对聚光灯与白板体的相对距离进行微调；通过白板体可以对聚光灯的聚光反射状况进行观测。
附图说明
为了易于说明，本实用新型由下述的具体实施例及附图作以详细描述。

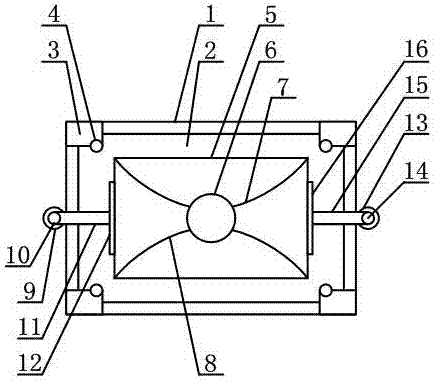

图1为本实用新型改进结构的电子白板外框架的结构示意图。
具体实施方式
下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。
如图1所示，一种改进结构的电子白板外框架，包括定位框1，定位框1的正面设有白板体2，定位框1的四角位置设有一对固定板3，白板体2的四角位置卡接在一对固定板3之间；定位框1的正面设有调节框5，调节框5上设有定位环6，定位环6布置在定位框1的正面正前方；调节框5的内顶部设有第一扣架7，调节框5的内底部设有第二扣架8，定位环6安装在第一扣架7与第二扣架8的中部之间；定位框1的一外侧设有第一导向管9，第一导向管9呈水平布置，第一导向管9内套装有第一移动轴10，第一移动轴10的外端设有第一移动架11，定位框1的另一外侧设有第二导向管13，第二导向管13呈水平布置，第二导向管13与第一导向管9呈平行布置，第二导向管13内套装有第二移动轴14，第二移动轴14的外端设有第二移动架15，调节框5安装在第二移动架15与第一移动架11的端部之间；固定板3的下部设有固定环4，固定环4设置在白板体2的正面上；固定环4与固定板3的下部为一体结构；第一移动架11与调节框5之间设有第一固定板12；第二移动架15与调节框5之间设有第二固定板16。
本实用新型改进结构的电子白板外框架，通过定位框1对白板体2进行固定安装；定位框1通过固定板3对白板体2的四角位置进行固定卡接；第一移动轴10沿着第一导向管9实现移动调节，第二移动轴14沿着第二导向管13实现移动调节，从而可以方便对第一移动架11与第二移动架15进行移动调节，方便对调节框5进行移动调节，可以对调节框5与白板体2的相对距离进行微调；调节框5通过第一扣架7与第二扣架8对定位环6进行扣接，定位环6可以安装聚光灯，通过白板体2可以对聚光灯的灯光进行聚光反射；调节框5与白板体2的相对距离进行微调；从而可以方便对聚光灯与白板体2的相对距离进行微调；通过白板体2可以对聚光灯的聚光反射状况进行观测。
其中，固定板3的下部设有固定环4，固定环4设置在白板体2的正面上；固定环4与固定板3的下部为一体结构；所以固定板3通过固定环4对白板体2的四角位置进行牢固安装。
其中，第一移动架11与调节框5之间设有第一固定板12；第二移动架15与调节框5之间设有第二固定板16；所以固定更加牢固。
以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
